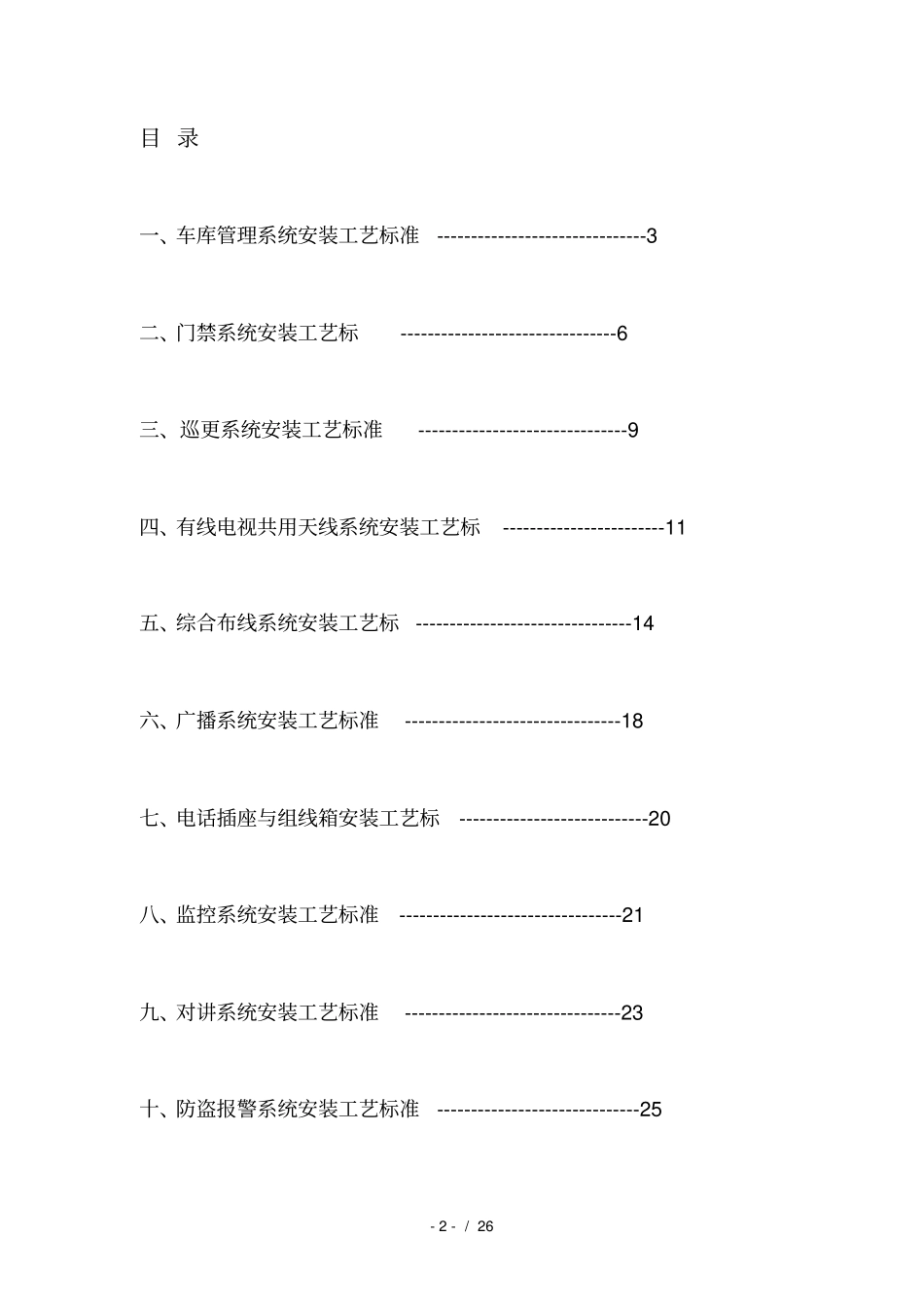

弱电工程施工工艺标准- 2 - / 26 目 录一、车库管理系统安装工艺标准-------------------------------3 二、门禁系统安装工艺标 --------------------------------6 三、巡更系统安装工艺标准 -------------------------------9 四、有线电视共用天线系统安装工艺标------------------------11 五、综合布线系统安装工艺标--------------------------------14 六、广播系统安装工艺标准 --------------------------------18 七、电话插座与组线箱安装工艺标----------------------------20 八、监控系统安装工艺标准 ---------------------------------21 九、对讲系统安装工艺标准 --------------------------------23 十、防盗报警系统安装工艺标准------------------------------25 - 3 - / 26 一、车库管理系统安装工艺标准1 施工工艺1.1 工艺流程：1.2 操作方法1.2.1 感应线圈安装1.2.1.1 环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要求。1.2.1.2 线圈不应与车道垫层内的金属物体接触，距离环形线圈水平 0.5m 范围内、垂直向下 0.1m 内不应有其他金属物体或任何其他的电气线缆。1.2.1.3 两组检测线圈的距离应符合设计要求，如无特殊规定，两相邻线圈的间距宜大于 1m。1.2.1.4 感应线圈的安装可采用木楔固定，线圈安装完毕后，需二次混凝土浇注，如图 3.2.2-1 感应线圈安装方法 (1) 和图 3.2.2-2 感应线圈安装方法 (1) 所示。1.2.1.5 感应线圈采用开槽固定法安装如图3.2.2-3 感应线圈安装方法 （2）所示。- 4 - / 26 1.2.1.6 环形线圈施工时应与土建专业密切配合，要求环形线圈至检测设备的连线应保持连续，中间不应有接头。1.2.2 出、入口设备安装1.2.2.1 对于采用红外光电式车辆出入检测的系统：（1）检测设备的安装应按照厂商提供的产品说明书进行。（2）两组检测装置的距离及高度应符合设计规定，如无特殊要求，两组检测装置的距离一般为 1.5m±0.1m，安装高度一般为 0.7 m ±0.02m。（3）收、发装置应相互对准且光轴上不应有固定的障碍物，接收装置应避免被阳光或强烈灯光直射。1.2.2.2 读卡机、自动出票机及闸门机等设备的安装应在土建施工中应配合土建作好预埋工作，保证设备基础、地脚螺栓、电气管路的规格、出口位置符合设计要求。1.2.2.3 读卡机、自动出票机及闸门机等设备的基础与设备一般使用地脚螺栓或膨胀螺栓进行固定， 设...
