弱电系统维护手册VIP免费

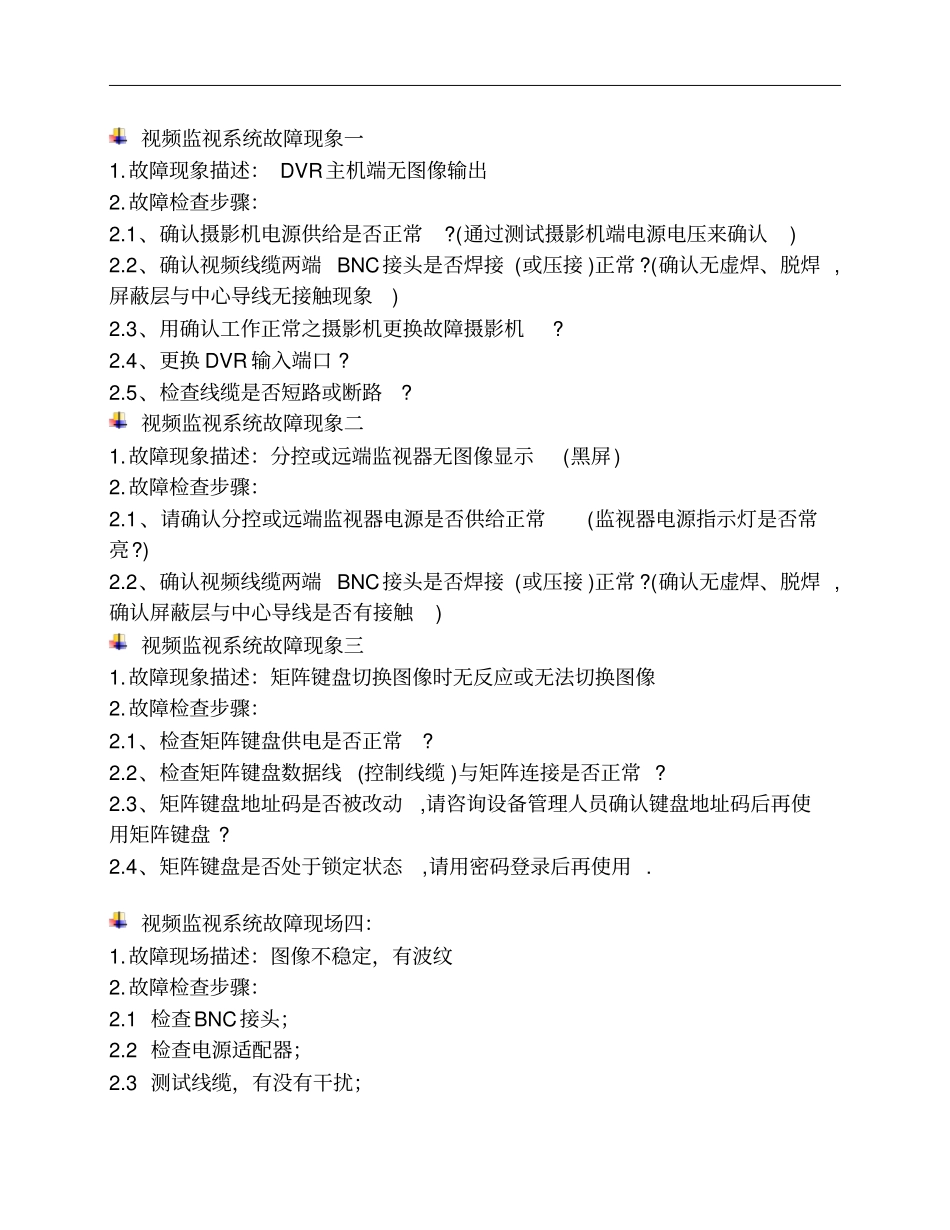

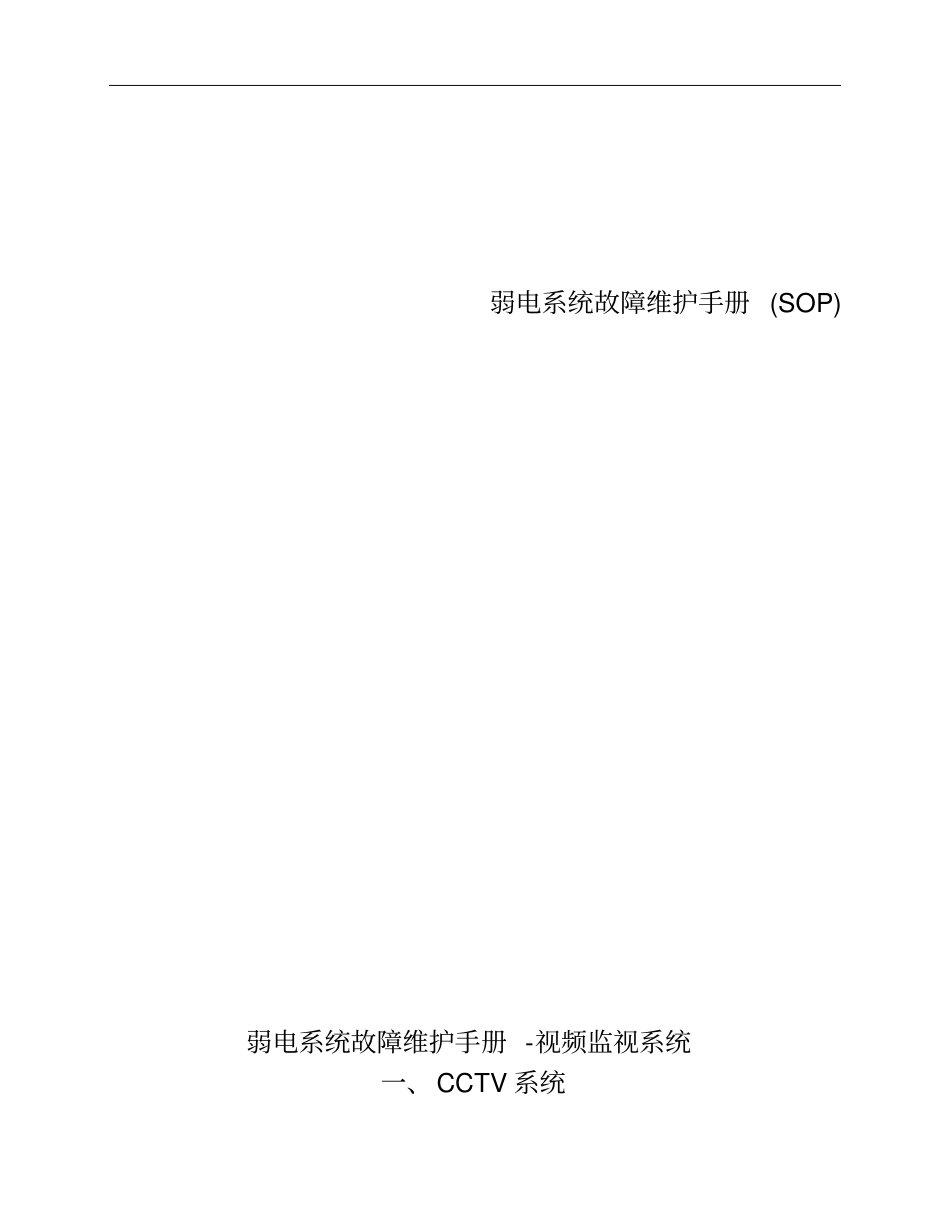

弱电系统故障维护手册 (SOP) 弱电系统故障维护手册 -视频监视系统一、CCTV 系统视频监视系统故障现象一1.故障现象描述： DVR主机端无图像输出2.故障检查步骤：2.1、确认摄影机电源供给是否正常?(通过测试摄影机端电源电压来确认) 2.2、确认视频线缆两端 BNC接头是否焊接 (或压接 )正常 ?(确认无虚焊、脱焊 ,屏蔽层与中心导线无接触现象) 2.3、用确认工作正常之摄影机更换故障摄影机? 2.4、更换 DVR 输入端口 ? 2.5、检查线缆是否短路或断路? 视频监视系统故障现象二1.故障现象描述：分控或远端监视器无图像显示(黑屏) 2.故障检查步骤：2.1、请确认分控或远端监视器电源是否供给正常(监视器电源指示灯是否常亮?) 2.2、确认视频线缆两端 BNC接头是否焊接 (或压接 )正常 ?(确认无虚焊、脱焊 ,确认屏蔽层与中心导线是否有接触) 视频监视系统故障现象三1.故障现象描述：矩阵键盘切换图像时无反应或无法切换图像2.故障检查步骤：2.1、检查矩阵键盘供电是否正常? 2.2、检查矩阵键盘数据线 (控制线缆 )与矩阵连接是否正常 ? 2.3、矩阵键盘地址码是否被改动,请咨询设备管理人员确认键盘地址码后再使用矩阵键盘 ? 2.4、矩阵键盘是否处于锁定状态,请用密码登录后再使用 . 视频监视系统故障现场四：1.故障现场描述：图像不稳定，有波纹2.故障检查步骤：2.1 检查BNC接头；2.2 检查电源适配器；2.3 测试线缆，有没有干扰；2.4 安装抗干扰器视频监视系统故障现场五：1.故障现场描述：显示器无显示2.故障检查步骤：2.1 检查电源及电源适配器；2.2 检测两端 BNC头及 BNC跳线2.3 检测摄像机视频监视系统故障现场六：1.故障现场描述：黑屏2.故障检查步骤：2.1 检测摄像机电源及电源适配器；2.2 重新启动摄像机（重新供电）；2.3 检测摄像机视频监视系统故障现场七：1.故障现场描述：图像出现马赛克2.故障检查步骤：2.1 检查BNC接头；2.2 检测设备，肯能是设备有问题视频监视系统故障现场八：1.故障现场描述：显示画面有抖动感2.故障检查步骤：2.1 检查是否由于显示器刷新率设臵低造成的视频监视系统故障现场九：1.故障现场描述：系统不能录像2.故障检查步骤：2.1 检查DVR是否设臵录像功能；2.2 硬盘空间不足视频监视系统故障现场十：1.故障现场描述：图像不清晰2.故障检查步骤：2.1 调节摄像机的清晰度；2.2 DVR 中根据摄像机的型号及清晰度设臵“普通摄像机” 或“高清晰摄像机”视频监视系统故障现场十一：...
