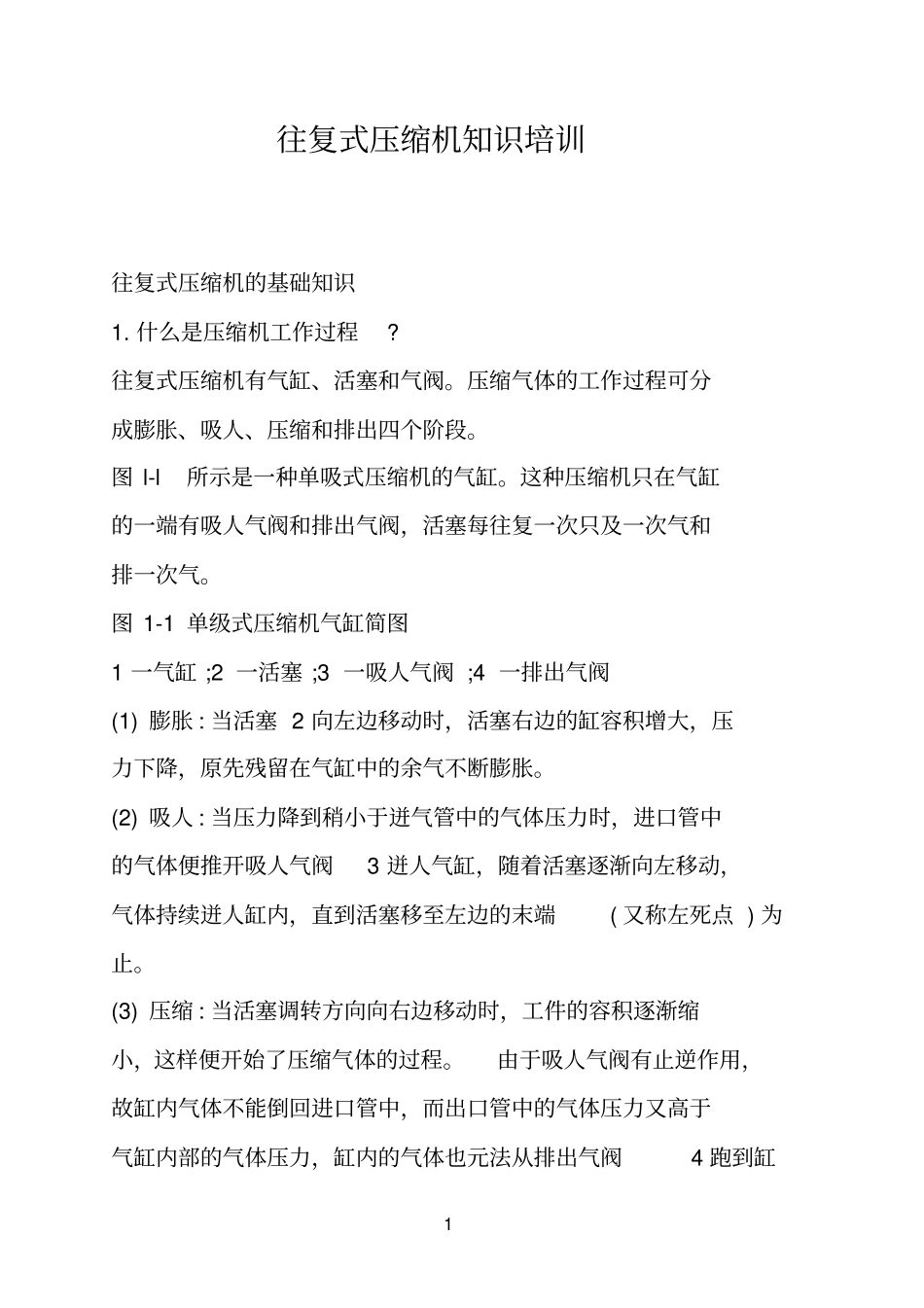

1 往复式压缩机知识培训往复式压缩机的基础知识1
什么是压缩机工作过程
往复式压缩机有气缸、活塞和气阀
压缩气体的工作过程可分成膨胀、吸人、压缩和排出四个阶段
图 l-l所示是一种单吸式压缩机的气缸
这种压缩机只在气缸的一端有吸人气阀和排出气阀，活塞每往复一次只及一次气和排一次气
图 1-1 单级式压缩机气缸简图1 一气缸 ;2 一活塞 ;3 一吸人气阀 ;4 一排出气阀(1) 膨胀 : 当活塞 2 向左边移动时，活塞右边的缸容积增大，压力下降，原先残留在气缸中的余气不断膨胀
(2) 吸人 : 当压力降到稍小于迸气管中的气体压力时，进口管中的气体便推开吸人气阀3 迸人气缸，随着活塞逐渐向左移动，气体持续迸人缸内，直到活塞移至左边的末端( 又称左死点 ) 为止
(3) 压缩 : 当活塞调转方向向右边移动时，工件的容积逐渐缩小，这样便开始了压缩气体的过程
由于吸人气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中的气体压力又高于气缸内部的气体压力，缸内的气体也元法从排出气阀4 跑到缸2 外

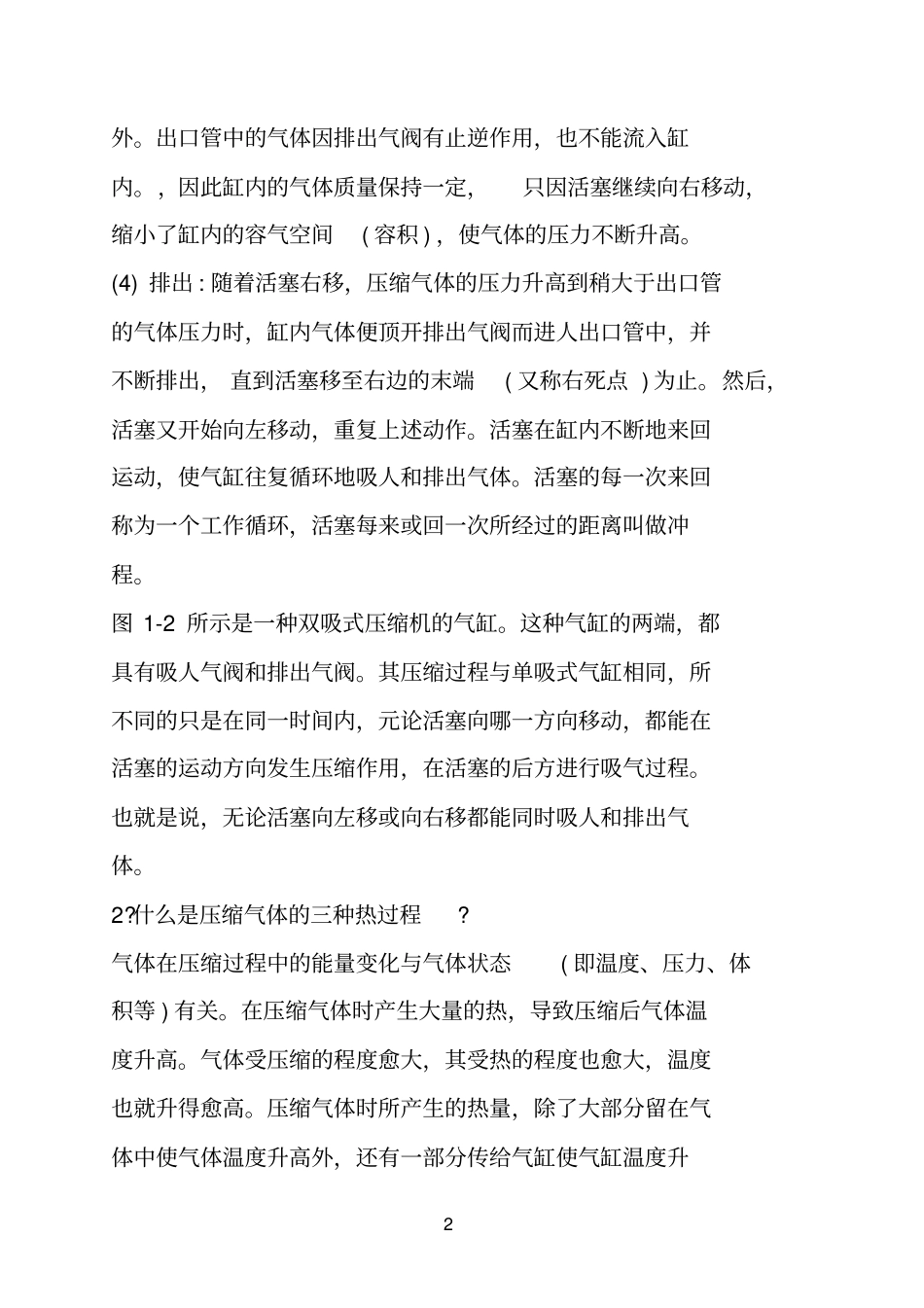

出口管中的气体因排出气阀有止逆作用，也不能流入缸内
，因此缸内的气体质量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间( 容积 ) ，使气体的压力不断升高
(4) 排出 : 随着活塞右移，压缩气体的压力升高到稍大于出口管的气体压力时，缸内气体便顶开排出气阀而进人出口管中，并不断排出， 直到活塞移至右边的末端( 又称右死点 ) 为止
然后，活塞又开始向左移动，重复上述动作
活塞在缸内不断地来回运动，使气缸往复循环地吸人和排出气体
活塞的每一次来回称为一个工作循环，活塞每来或回一次所经过的距离叫做冲程
图 1-2 所示是一种双吸式压缩机的气缸
这种气缸的两端，都具有吸人气阀和排出气阀
其压缩过程与单吸式气缸相同，所不同的只是在同一时间内，元论活塞向哪一方向移动，都能在活塞的运动方向
