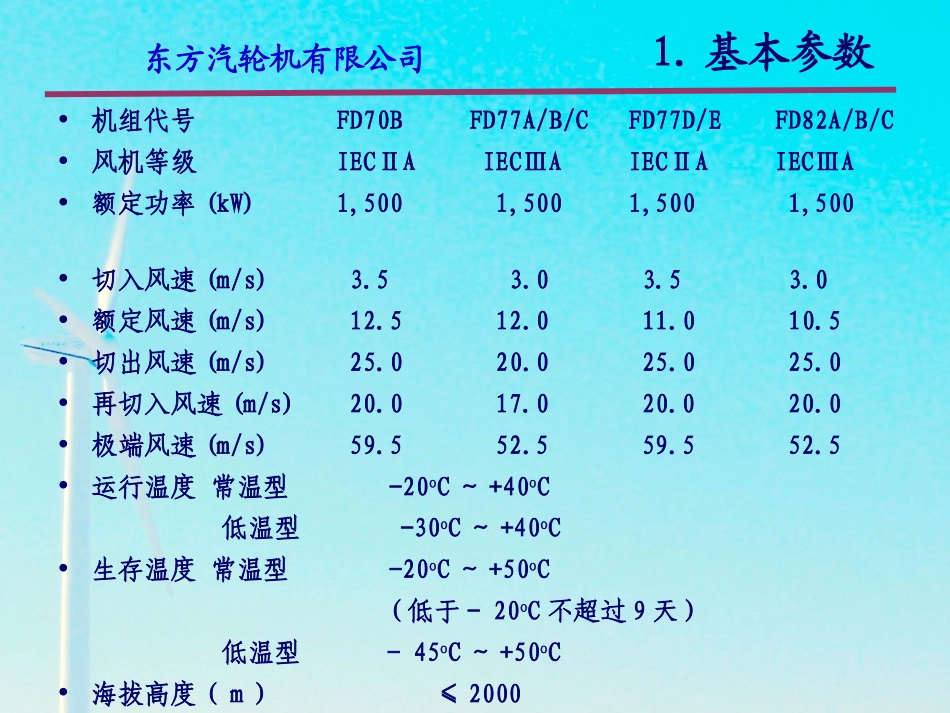

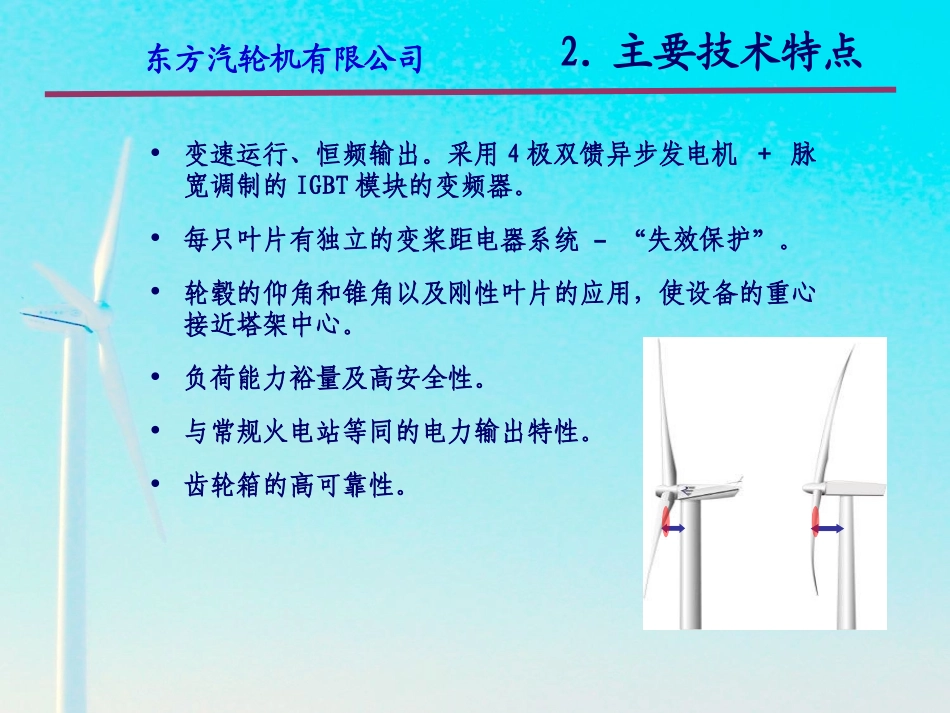

FD70、FD77、FD82型风力发电机组技术参数和结构特点介绍东方汽轮机有限公司•机组代号FD70BFD77A/B/CFD77D/EFD82A/B/C•风机等级IECⅡAIECⅢAIECⅡAIECⅢA•额定功率(kW)1,5001,5001,5001,500•切入风速(m/s)3.53.03.53.0•额定风速(m/s)12.512.011.010.5•切出风速(m/s)25.020.025.025.0•再切入风速(m/s)20.017.020.020.0•极端风速(m/s)59.552.559.552.5•运行温度常温型-20oC～+40oC低温型-30oC～+40oC•生存温度常温型-20oC～+50oC（低于－20oC不超过9天）低温型－45oC～+50oC•海拔高度（m）≤2000注：FD70A、FD77A、FD82A为常温型，FD70B、FD77B、FD82B、FD77D为低温型。1.基本参数东方汽轮机有限公司•变速运行、恒频输出。采用4极双馈异步发电机+脉宽调制的IGBT模块的变频器。•每只叶片有独立的变桨距电器系统–“失效保护”。•轮毂的仰角和锥角以及刚性叶片的应用，使设备的重心接近塔架中心。•负荷能力裕量及高安全性。•与常规火电站等同的电力输出特性。•齿轮箱的高可靠性。2.主要技术特点东方汽轮机有限公司3.外形尺寸东方汽轮机有限公司单位：m机型FD70BFD77/A/B/CFD77D/EFD82A/B/C风轮直径70777782轮毂高度（HH）6561.57061.57061.570A1.6121212B61.1557.6566.1557.6566.1557.6566.15C1.755D97.90596.15104.6596.15104.6596.15104.65E3.154.总体结构东方汽轮机有限公司齿轮葙主轴承高速轴联轴器发电机轮毂主轴驱动链偏航驱动机架塔筒主控柜制动器风轮参数5.风轮东方汽轮机有限公司机型FD70BFD77A/B/CFD77D/EFD82A/B/C风轮直径(m)70777782扫风面积3850465746575329叶片数量3333额定转速10.6～19.0＋11％9.6～17.3＋11％10.6～19.0＋11％10.6～19.0＋11％转向顺时针顺时针顺时针顺时针风轮仰角5°5°5°5°轮毂锥角-3°-3°-3°-3°风轮构成1.叶片（3件）2.轮毂（1件）3.变桨系统4.轮毂罩5.风轮（续）东方汽轮机有限公司5.1叶片叶片参数机组代号FD70BFD77A/B/CFD82A/B/CFD77D/E叶片长度（m)3437.540.337.5叶片重量（t)5.9t6.3t6.2t6.1t叶片材料玻璃纤维加强塑料东方汽轮机有限公司东方汽轮机有限公司5.2轮毂特点：1.用于连接叶片与主轴。2.采用优质球墨铸铁，具有优良的机械性能和延展性。3.变桨距传动装置和相应的控制装置都安装在轮毂内。4.星型和球型相结合的铸造结构，实现了最佳的负荷分配，满足重量轻以及外部尺寸紧凑的要求。5.3变桨系统·每片叶片有单独的变桨距电力驱动装置。（失效保护）·变桨系统由变桨轴承、变桨控制器、整流器、蓄电池、驱动电机、变桨齿轮葙和自动润滑系统组成。停电时也能进行变桨驱动。·采用封闭结构，最适合于气象条件。·高质量的变桨轴承，备有自动润滑系统定时对轴承和齿轮加注润滑脂．变桨距系统的特点东方汽轮机有限公司5.3变桨系统（续）1.变桨轴承3套2.自动润滑系统1套3.变桨齿轮葙3套4.变桨电气1套包括：变桨控制箱1套蓄电池3套整流器3套驱动电机3套变桨系统构成整流器限位开关润滑脂入口驱动齿轮转角传感器蓄电池驱动装置转角传感器东方汽轮机有限公司5.3.1自动润滑系统•一套润滑系统为三套变桨轴承供油脂。•采用电动柱塞泵定时供油脂，油脂的储量可用一年。•备有废油脂接收装置，废油脂不会外泄东方汽轮机有限公司驱动链的特点•三点悬吊支承的经典设计--减小对主轴承、主轴和齿轮箱的冲击。•主轴承采用球面双列滚柱轴承，优选高性能的轴承座和耐久的润滑以获得最长的寿命。•主轴采用优质合金钢锻件制造。•驱动链的负荷通过刚性机架直接传递到塔架。6.驱动链东方汽轮机有限公司齿轮箱特点（1）•一级行星齿轮和两级平行轴齿轮（螺旋齿）•高的效率和直接连接的冷油系统使运行温度水平降低•两级滤油系统确保润滑油保持高的品质6.1齿轮箱东方汽轮机有限公司齿轮箱特点（2）•齿轮箱设计准则是：－设定负荷时留有余地－比GL/ISO规范高的安全系数:▪点蚀安全系数:1.45>1.2▪断裂安全系数:1.8>1.5▪轴承最低寿命:175,000h－低的油温（<65oC）•…结果是:–高的可靠性–最佳的运行平稳性–高的效率–尺寸和重量较大6.1齿轮箱（续）东方汽轮机有限公司齿轮箱参数速比1:94.741:104•输入轴转速(1/m)10.6～19＋11％9...
