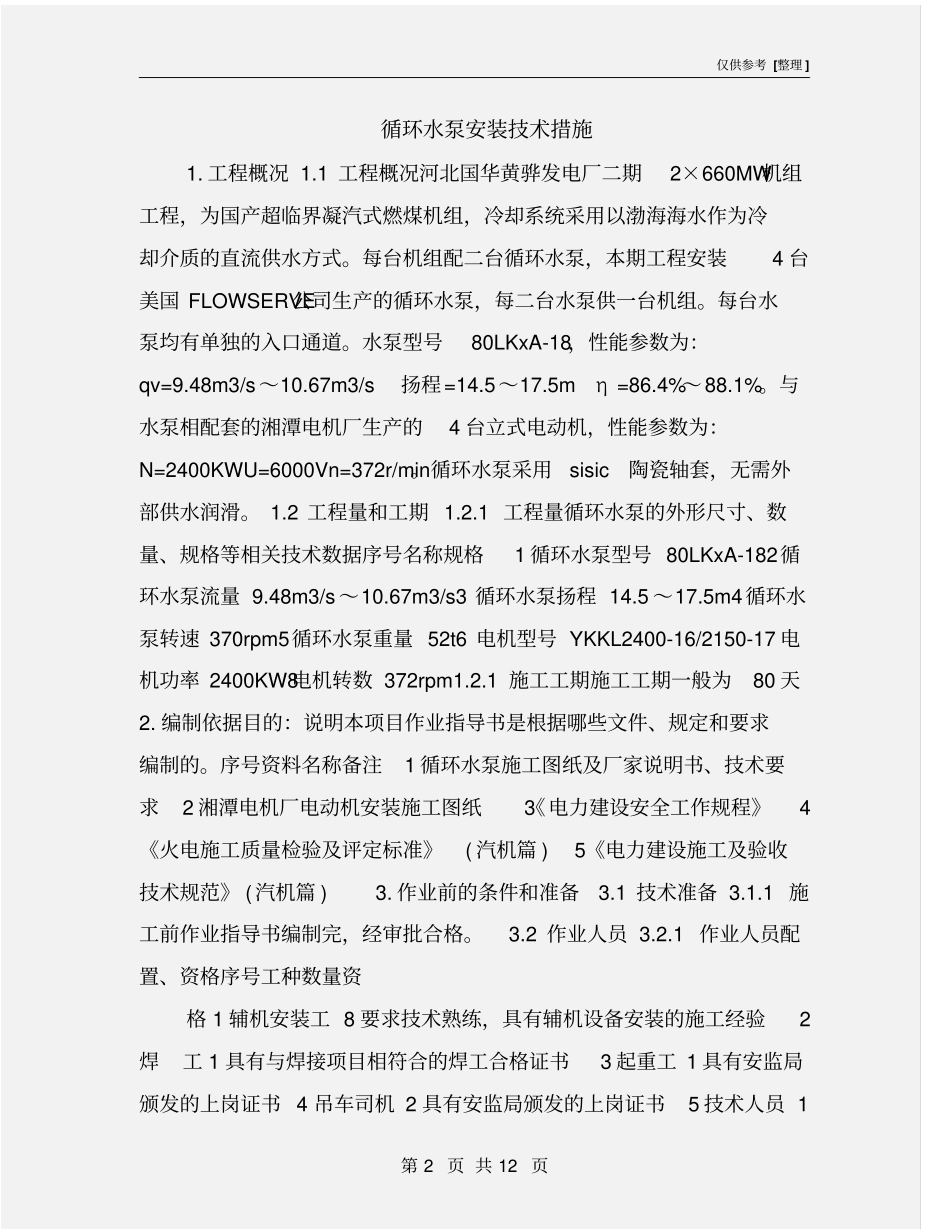

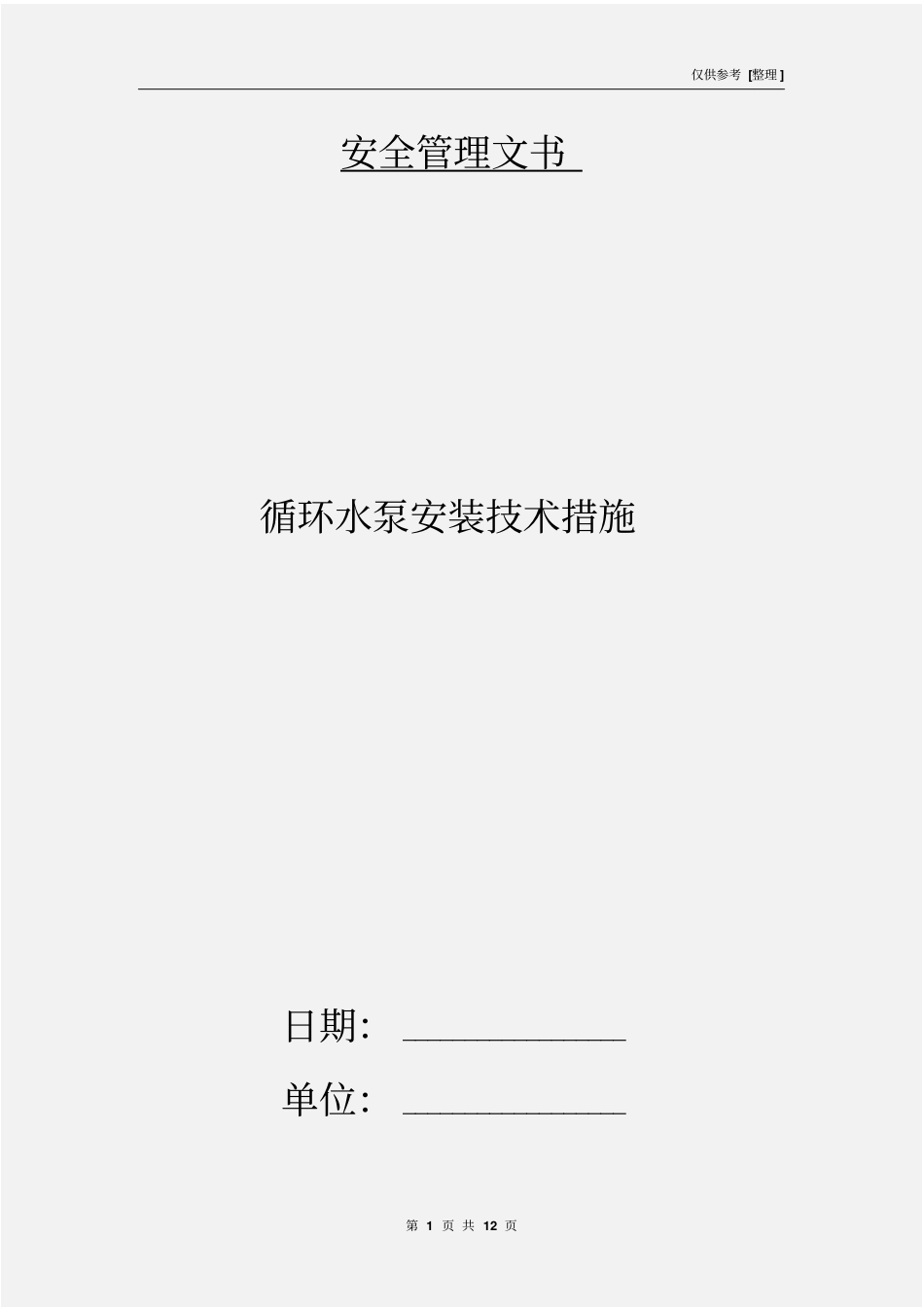

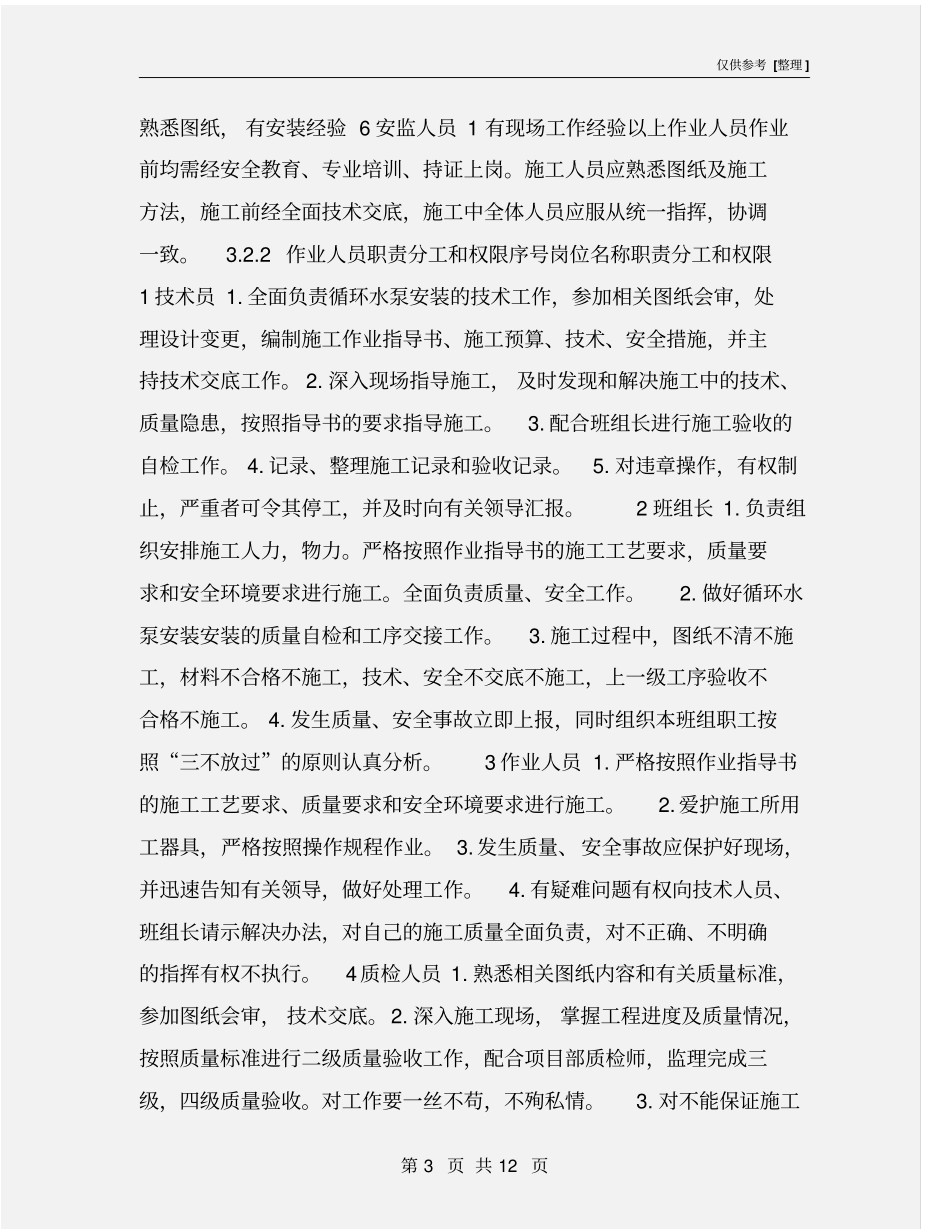

仅供参考 [整理 ] 第 1 页 共 12 页安全管理文书循环水泵安装技术措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 12 页循环水泵安装技术措施1. 工程概况 1.1 工程概况河北国华黄骅发电厂二期2×660MW机组工程，为国产超临界凝汽式燃煤机组，冷却系统采用以渤海海水作为冷却介质的直流供水方式。每台机组配二台循环水泵，本期工程安装4 台美国 FLOWSERVE公司生产的循环水泵，每二台水泵供一台机组。每台水泵均有单独的入口通道。水泵型号80LKxA-18，性能参数为：qv=9.48m3/s ～10.67m3/s 扬程=14.5～17.5m η =86.4%～88.1%。与水泵相配套的湘潭电机厂生产的4 台立式电动机，性能参数为：N=2400KWU=6000Vn=372r/min。循环水泵采用sisic陶瓷轴套，无需外部供水润滑。 1.2 工程量和工期 1.2.1 工程量循环水泵的外形尺寸、数量、规格等相关技术数据序号名称规格1 循环水泵型号 80LKxA-182循环水泵流量 9.48m3/s ～10.67m3/s3 循环水泵扬程 14.5 ～17.5m4循环水泵转速 370rpm5循环水泵重量 52t6 电机型号 YKKL2400-16/2150-17 电机功率 2400KW8电机转数 372rpm1.2.1 施工工期施工工期一般为80 天2. 编制依据目的：说明本项目作业指导书是根据哪些文件、规定和要求编制的。序号资料名称备注1 循环水泵施工图纸及厂家说明书、技术要求2 湘潭电机厂电动机安装施工图纸3《电力建设安全工作规程》4《火电施工质量检验及评定标准》( 汽机篇 ) 5《电力建设施工及验收技术规范》 (汽机篇 ) 3. 作业前的条件和准备3.1 技术准备 3.1.1 施工前作业指导书编制完，经审批合格。3.2 作业人员 3.2.1 作业人员配置、资格序号工种数量资格 1 辅机安装工 8 要求技术熟练，具有辅机设备安装的施工经验2焊工 1 具有与焊接项目相符合的焊工合格证书3 起重工 1 具有安监局颁发的上岗证书 4 吊车司机 2 具有安监局颁发的上岗证书5 技术人员 1仅供参考 [整理 ] 第 3 页 共 12 页熟悉图纸， 有安装经验 6 安监人员 1 有现场工作经验以上作业人员作业前均需经安全教育、专业培训、持证上岗。施工人员应熟悉图纸及施工方法，施工前经全面技术交底，施工中全体人员应服从统一指挥，协调一致。3.2.2 作业人员职责分工和权限序号岗位名称职责分工和权限1 技术员 1. 全面负责循环水泵安装的技术工作，参加相关图纸会审，处理设计变更，编制施工...
