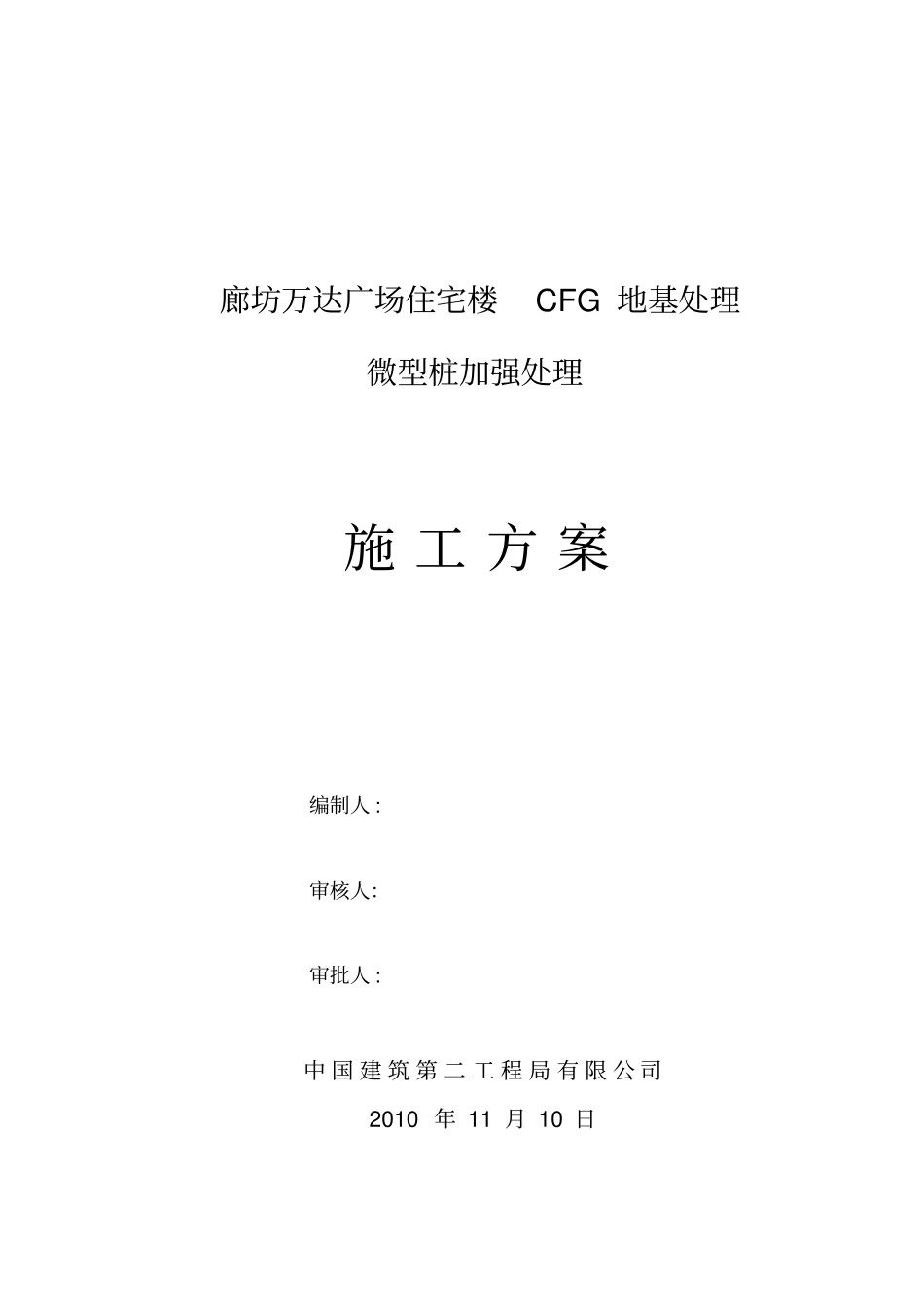

廊坊万达广场住宅楼CFG 地基处理微型桩加强处理施 工 方 案编制人 : 审核人：审批人 : 中 国 建 筑 第 二 工 程 局 有 限 公 司2010 年 11 月 10 日1 一、工程概况1 适用范围住宅楼 CFG 桩地基处理，个别部位桩砼强度不足、地基承载力不够，采取水泥压浆微型桩加强处理，仅用于2#楼 CFG 桩编号为 C2-375、C2-523、C2-525 地基补强处理。2 工程地质条件2.1 基底土层参数如下：⑤粉质粘土可塑，中压缩性，断面稍有光滑，干强度和韧性中等灰色硬塑 - 软塑中- 高压缩性⑥粉质粘土可塑，中压缩性，断面稍有光滑，干强度和韧性中等黄褐色硬塑 - 软塑低- 高压缩性⑦粉砂中密，以长石、石英为主褐黄色中密 - 密实⑧粘土可塑，中压缩性， 断面光滑，干强度和韧性高黄褐色硬塑 - 软塑中- 高压缩性2.2 水文地质条件揭露的地下水稳定水位埋深0.80 ～3.30m，水位标高为 9.33 ～13.15m，浅层地下水类型为第四系松散层孔隙潜水，主要含水层为②1层粉砂、④ 2层粉砂、⑥ 1层粉砂、⑦层粉砂、⑦ 3层中砂。该层地下水以大气降水及地下径流为主要补给来源，其次为灌溉回归补给，以人工开采、潜水蒸发及越流补给为主要排泄方式，地下水位变幅较大（4.7m），历史最高水位接近地表，近3～5年最高水位埋深 1.0m左右。3 编制依据（1）2#楼 CFG桩施工图纸；（2）中基发展建设工程有限责任公司提供的详细勘察。（3）依据技术文件规范一览表类 别名称编 号国标《建筑地基基础设计规范》GB50007-2002 国标《建筑地基处理技术规范》JGJ79-2002 国标《建筑地基基础工程施工质量验收规范》GB50202-2002 国标《工程测量规范》GB50026-2007 国标《建筑地基基础工程施工质量验收规范》GB50202-2002 2 二、地基处理设计方案1 地基处理设计方案1.1 设计要求原设计CFG 桩孔径400mm，桩长24 米，要求处理后复合地基承载力特征值fspk=600kpa，CFG 桩单桩承载力特征值为900KN，桩顶标高为 -11.560m。考虑到地基处理范围较小， 且桩间土已清理至槽底， 工期紧张，不采用大型钻机施工。因此，本工程地基处理拟采用油压100 型钻机施工直径200mm 水泥压浆微型桩进行地基处理。1.2 设计参数本工程地基处理拟采用直径200mm水泥压浆微型桩，桩长15米。地基处理设计参数见下表。地基处理参数表项目单位数量备注桩径mm 200 桩顶标高m -11.56m 桩端持力层第⑧层粘土桩数个每个 CFG处补8个微型桩按单根 CFG桩处理桩...
