微表处配合比报告VIP免费

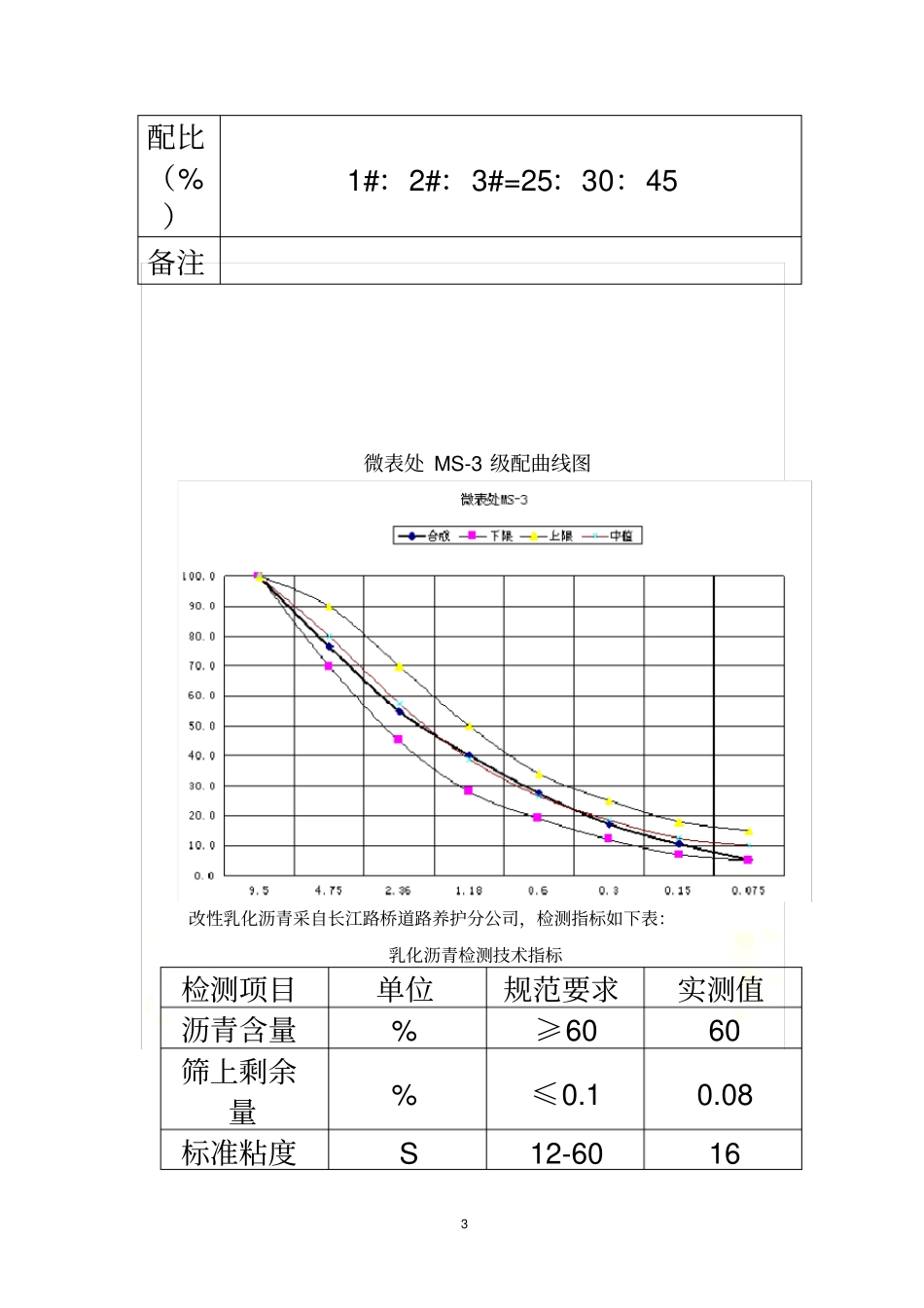

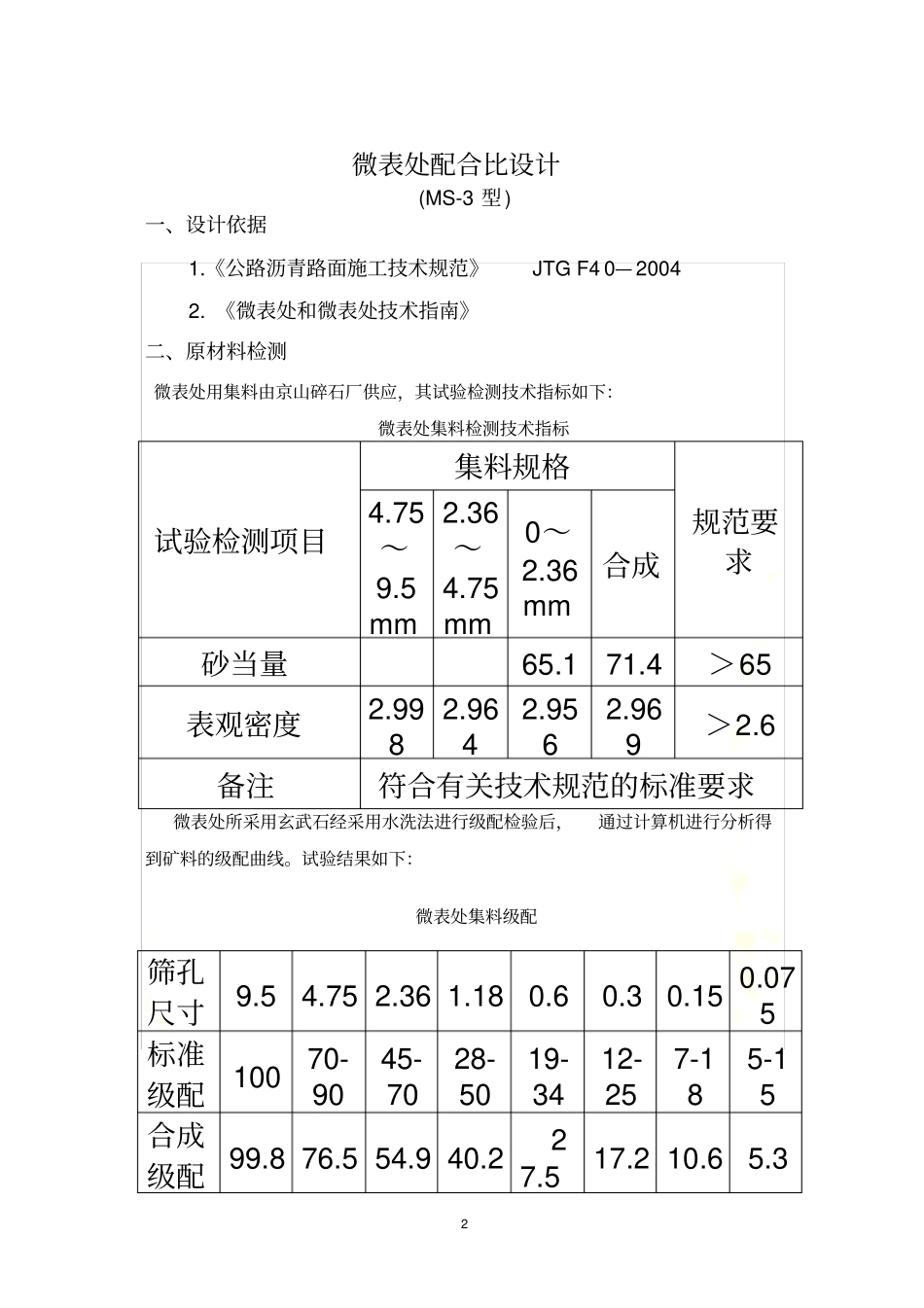

微表处配合比报告2 微表处配合比设计(MS-3 型) 一、设计依据1.《公路沥青路面施工技术规范》JTG F4 0— 20042. 《微表处和微表处技术指南》二、原材料检测微表处用集料由京山碎石厂供应，其试验检测技术指标如下：微表处集料检测技术指标试验检测项目集料规格规范要求4.75～9.5mm 2.36～4.75mm 0～2.36mm 合成砂当量65.1 71.4 ＞65 表观密度2.998 2.964 2.956 2.969 ＞2.6 备注符合有关技术规范的标准要求微表处所采用玄武石经采用水洗法进行级配检验后，通过计算机进行分析得到矿料的级配曲线。试验结果如下：微表处集料级配筛孔尺寸9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 标准级配100 70-90 45-70 28-50 19-34 12-25 7-18 5-15 合成级配99.8 76.5 54.9 40.2 27.5 17.2 10.6 5.3 3 配比（%）1#：2#：3#=25：30：45 备注微表处 MS-3 级配曲线图改性乳化沥青采自长江路桥道路养护分公司，检测指标如下表：乳化沥青检测技术指标检测项目单位规范要求实测值沥青含量% ≥60 60 筛上剩余量% ≤0.1 0.08 标准粘度S 12-60 16 4 蒸发残留物性质针入度0.1mm 40-100 65 软化点℃≥53 57 溶解度% ≥97.5 99.3 延度cm ≥20 64.4 储存稳定性（ 1d）% ≤1 0.9 破乳速度——慢慢微粒子电荷——阳离子 + + 细集料拌和试验——均匀均匀微表处生产用水为可饮用水，PH 值 7。三、配合比设计微表处配合比设计中， 以湿轮磨耗值和轮碾压砂量作为双重控制指标，即：浸水 1h 湿轮磨耗值控制在不大于540g/m2; 浸水 6d 湿轮磨耗值控制在不大于800g/m2 和轮碾压砂量控制在不大于450 g/m 2 作为设计控制依据；同时以微表处标准稠度 2-3cm 的稠度用水量、适当拌合时间和合格粘聚力试验的用水量，综合考虑作为微表处的标准用水量。配合比设计过程中，分别拟定5 个沥青乳液进行湿轮磨耗、轮碾压砂试验和标准稠度试验，在获得的试验参数基础上，通过计算机图解分析，确定微表处配合比设计的乳液用量范围，各项技术指标如下表：微表处配合比设计成果5 沥青乳液用量% 10 10.8 11.7 12.5 13.3 湿轮磨耗值g/m2 864.3 667.8 501.8 364.3 298.2 轮碾压砂量g/m2 304.6 385.9 422.8 500 605 乳液用量范围11.3%~12% 油石比范围6.8％～7.2％配合比比例矿料：乳化沥青： 水：水泥 = 100：11.7：6：2.5 四、结论微表处配合比验证沥青乳液用量% 11.7 湿轮磨耗值（1h/6d）...
