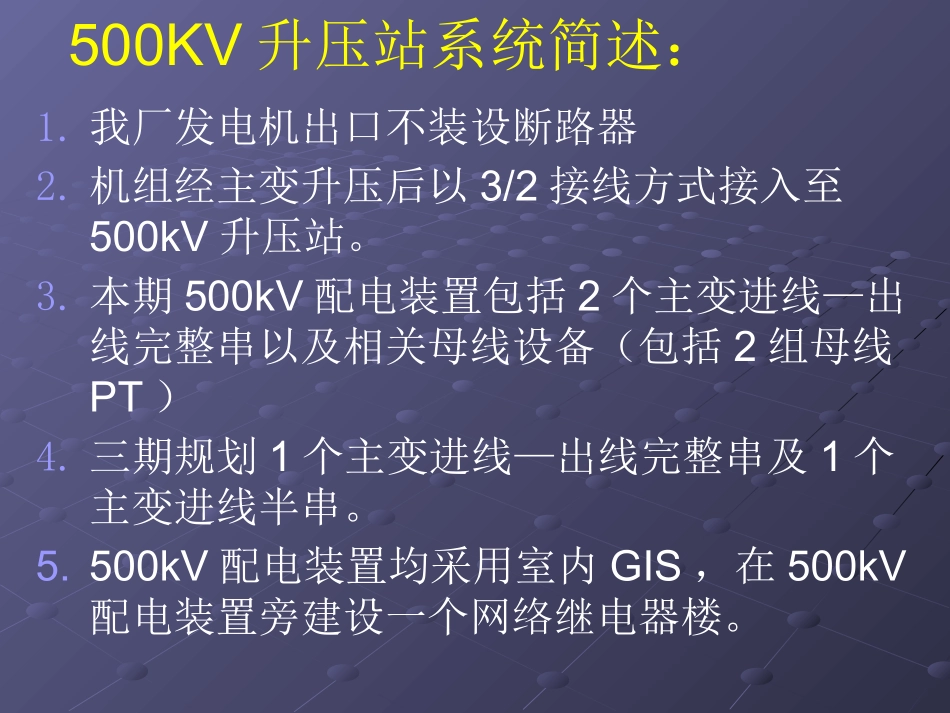

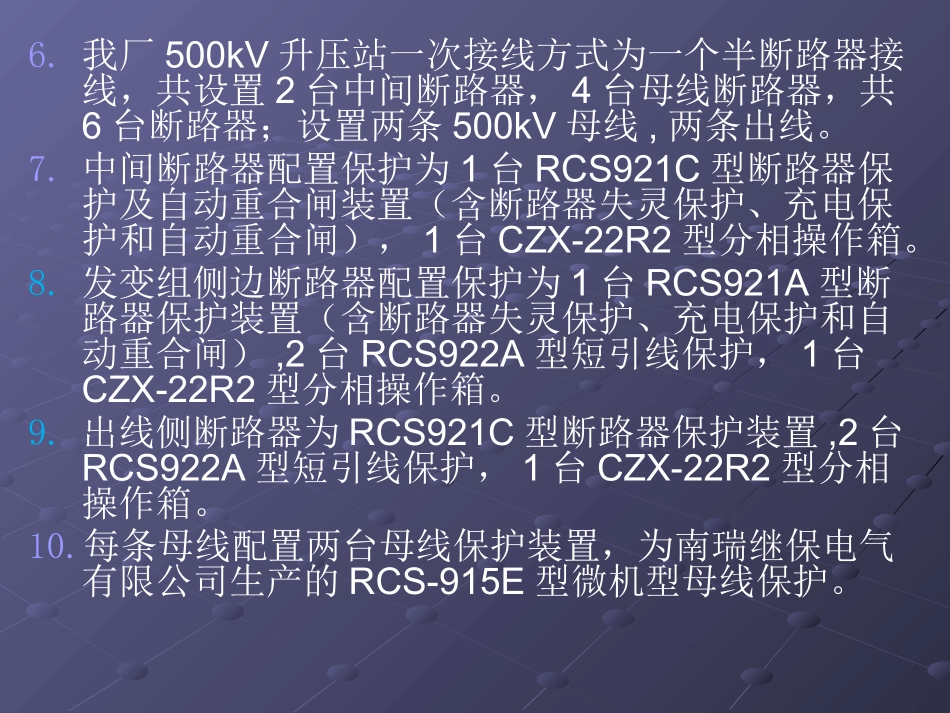

NCS系统简介1.我厂发电机出口不装设断路器2.机组经主变升压后以3/2接线方式接入至500kV升压站。3.本期500kV配电装置包括2个主变进线—出线完整串以及相关母线设备（包括2组母线PT）4.三期规划1个主变进线—出线完整串及1个主变进线半串。5.500kV配电装置均采用室内GIS，在500kV配电装置旁建设一个网络继电器楼。500KV升压站系统简述：6.我厂500kV升压站一次接线方式为一个半断路器接线，共设置2台中间断路器，4台母线断路器，共6台断路器；设置两条500kV母线,两条出线。7.中间断路器配置保护为1台RCS921C型断路器保护及自动重合闸装置（含断路器失灵保护、充电保护和自动重合闸），1台CZX-22R2型分相操作箱。8.发变组侧边断路器配置保护为1台RCS921A型断路器保护装置（含断路器失灵保护、充电保护和自动重合闸）,2台RCS922A型短引线保护，1台CZX-22R2型分相操作箱。9.出线侧断路器为RCS921C型断路器保护装置,2台RCS922A型短引线保护，1台CZX-22R2型分相操作箱。10.每条母线配置两台母线保护装置，为南瑞继保电气有限公司生产的RCS-915E型微机型母线保护。10.线路保护配置为CSC-103E微机型分相电流差动保护和RCS-931微机型分相电流差动保护。11.在500kV配电装置内设有低压380V对配电装置内的交流负荷供电。12.网络继电器楼内设有两组110V直流电源系统对网络计算机监控系统(NCS)和系统保护的直流负荷供电。•NCS系统具有与电厂SIS系统实现网络通讯的通信管理机，通过SIS网与各单元机组分散控制系统（DCS）进行信息交换。•NCS系统有与电网故障信息管理系统的网络接口。•本期NCS系统设立远动工作站，通过远动工作站实现NCS监控系统与福建省调的通信，接受福建省调下发的自动发电控制（AGC）指令、自动电压控制（AVC）指令。采用硬接线将4~20mA指令功率和增、减励磁等指令直送DCS，实现对发电机的控制。(a)(b)T1T2501503502506505504503502501504505506T1T2L1L2L1L2NCS监控范围内的主要电气设备•500kV第一串I母、II母和联络断路器及隔离开关和接地开关、线路PT和进线PT•500kV第二串I母、II母和联络断路器及隔离开关和接地开关、线路PT和进线PT•500kV母线PT•500kV系统继电保护装置•500kV升压站380V交流系统•500kV升压站直流系统•500kV升压站UPS不停电电源•线路故障录波装置•关口计量装置•一期220kV升压站的二期起备变电源间隔（本设备纳入一期NCS系统监控，设备接入一期原有的NCS系统，一期NCS系统采用西门子1703系列装置）1.网络升压站运行管理为无人值班方式。2.采用开放的分层分布式网络结构，整个系统结构分为站控层和间隔层。3.站控层集中设置，站控层通过光纤双以太网连接2个主机兼操作员工作站、1个五防工作站（集控室）；1个工程师工作站、1个资料管理机、AVC控制管理机（工程师站）、网络接口设备。其中操作员站与工程师站采用小红帽UNIX系统，其余站控层主机采用WIN系统。4.主机兼操作员工作站运行网络操作系统，为网络上的所有节点提供网络服务，同时负责NCS系统的监控。5.五防工作站实现全部500kV断路器、隔离开关和接地刀闸之间的操作闭锁和防误操作。NCS网络结构6.配置一套远动工作站，远动工作站为双机冗余配置。远动通信设备通过网络通道或模拟通道向省调、备调、地调等主站传送信息及接收AGC/AVC控制命令。7.远动通信服务器直接从网上获得数据，经筛选、归并，上传模拟量可根据要求设置死区，变化量越过死区才可进行传送。按要求建立不同的远传数据库。8.间隔层按电气间隔设备配置，完成对配电装置的信号采集和各间隔就地监控功能的实现。间隔层直接与两台远动工作站通信，实现“直采直送”，即使主机停运，远动工作站照样能正常工作。NCS系统功能NCS系统应能完成对发电厂网络部分电气设备的监测、控制及远动信息传送等各种功能，以满足各种运行工况要求。①数据采集和处理采集来自生产过程的模拟量、数字量、脉冲量及温度量等输入量有关信息，检测出事件、故障、状态，变位信号及模拟量正常和越限信息等，进行包括对数据合理性校验在内的各种预处理，实时更新数据库。模拟量采集—500kV线路三相电流、电压—500kV线路有功功率、无功功率(双方向)—500kV...
