NXT操作员培训资料VIP免费

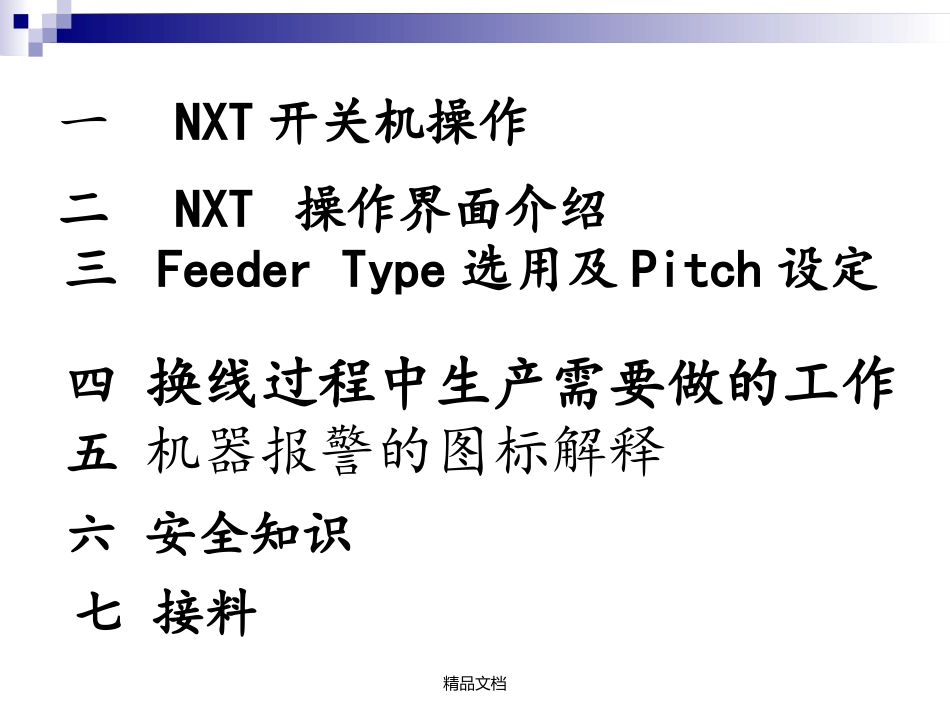

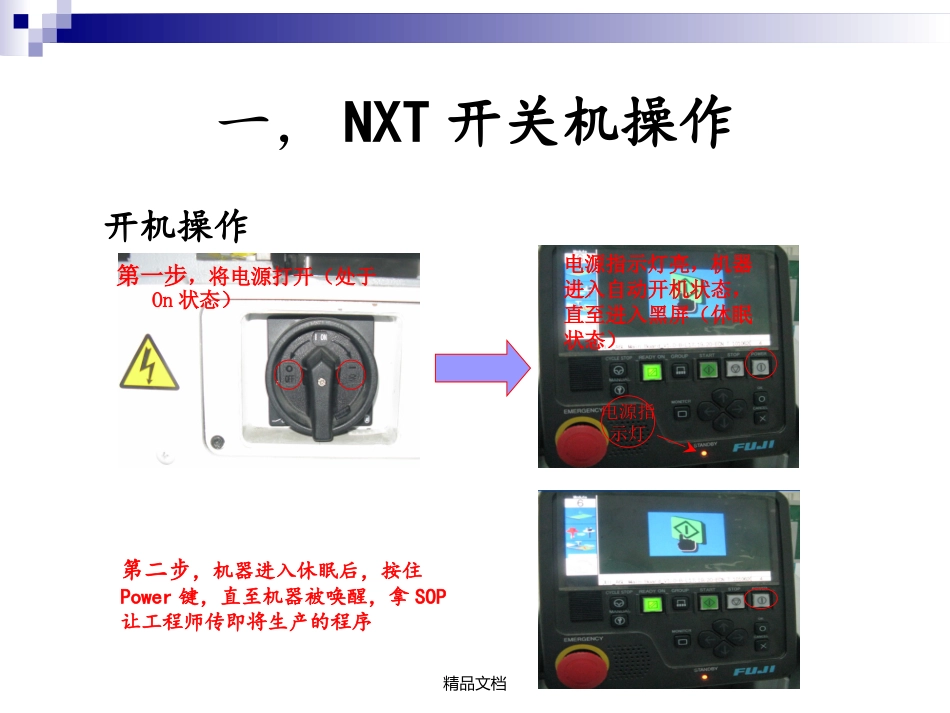

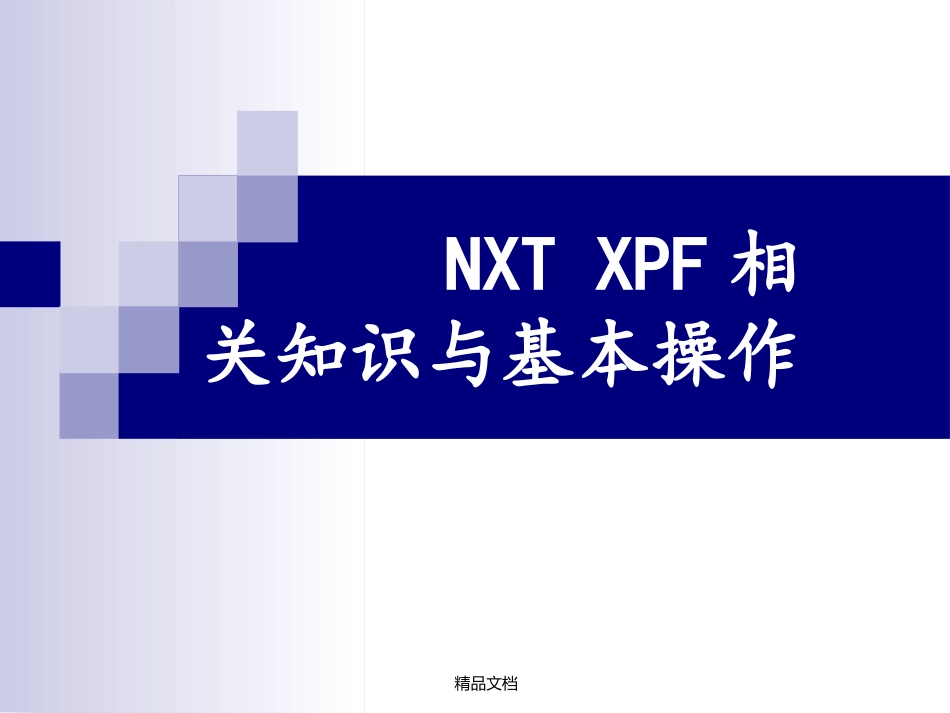

精品文档NXTXPF相关知识与基本操作精品文档一NXT开关机操作二NXT操作界面介绍三FeederType选用及Pitch设定四换线过程中生产需要做的工作五机器报警的图标解释六安全知识七接料精品文档一，NXT开关机操作开机操作第一步，将电源打开（处于On状态）电源指示灯电源指示灯亮，机器进入自动开机状态，直至进入黑屏（休眠状态）第二步，机器进入休眠后，按住Power键，直至机器被唤醒，拿SOP让工程师传即将生产的程序精品文档二，NXT操作界面介绍MONITOR精品文档NXTNXT界面介绍（二）界面介绍（二）1.STANDBY:1.STANDBY:确认机器电源已经接通确认机器电源已经接通2.POWER:2.POWER:打开打开//关闭关闭NXTNXT3.STOP:3.STOP:完成当前板然后停止生产完成当前板然后停止生产4.START:4.START:开始执行操作开始执行操作5.READYON:5.READYON:消除当前的错误消除当前的错误6.GROUP:6.GROUP:进行多模组的整体操作进行多模组的整体操作7.CYCLESTOP:7.CYCLESTOP:完成当前周期操作后停止生产完成当前周期操作后停止生产8.MANUAL:8.MANUAL:启动手动操作界面启动手动操作界面9.OK:9.OK:确认，并进行操作确认，并进行操作10.ArrowKeys:10.ArrowKeys:移动当前的对象内容移动当前的对象内容11.CANCEL:11.CANCEL:取消所选的操作取消所选的操作12.MONITOR:12.MONITOR:切换到切换到//切换出监视画面切换出监视画面13.EMERGENCY:13.EMERGENCY:切断切断200V200V电源停止机器的运行电源停止机器的运行精品文档1，NXT的三种停止Stop：完成目前生产的停止•按下STOP后，机器一直持续运转到模组内的电路板生产结束为止。•模组内的生产结束后，将电路板排出到下一个模组，直到下一个模组生产结束为止处于待机状态。•不久，被按下STOP及其以后的所有模组都将停止。Cyclestop：周期停止E-stop:紧急停止精品文档注意：CycleStop\Stop\E-Stop的区别按下CycleStop，NXT执行完当前步骤，然后暂停，按Start继续生产按下Stop，NXT生产完当前的基板，然后将Nozzle归位，然后停止；而且之后的模组均会做类似动作按下E-Stop，NXT立即停止，待故障消除以后，按Start继续生产所以在一般操作中，非紧急状态而需要停止NXT动作，按“CycleStop”即可。精品文档2,MANUAL指令介绍取出电路板清扫换线操作贴装头位置察看吸件坐标及清零手动诊断自我诊断产品信息按下MANUAL键后显示精品文档3，OK键指令介绍调用传输的程序查看所需吸嘴型号及数目一次性更换供料器更换供料器更换支撑板更换工作头精品文档4，换线操作指令介绍精品文档5，贴装头位置选项介绍移动到贴装移动到吸嘴站移动到废料盒精品文档6，察看吸件位置及产量清零察看吸件坐标清零精品文档FeedertypeW08FeedertypeW12FeedertypeW16FeedertypeW24FeedertypeW32三FeederType选用及Pitch设定1.Feedertype的选用Feedertype根据元件料带的宽度不同,可以分为以下的种类:我们所选用的FeederType基本上就这些!选用Feeder就是依照料带的宽度而定,多宽的料带宽度就选用多大的Feeder,例如:W8mm宽度的料带就选用W8mm供料器!精品文档Feeder的结构精品文档操作面板精品文档2，Pitch值的计算料带孔两孔间的间距为4mmPitch值的计算根据实际零件包裝，数在料帶中两颗零件间有几个料带孔即可算出零件的Pitch值4mm精品文档四换线过程中生产需要做的工作1.清洁table平台及供料平台2.清洁抛料盒3.清洁Wastetapebox4.检查feeder5.上料6.根据要求粘贴胶板精品文档1.清洁table平台及供料平台检查并清洁table平台及供料平台的散料，做好5S，不可碰到工作头以及设备内顶PIN位置，及吸嘴交换器。精品文档1.清洁table平台及供料平台不可触碰NXT导致SENSOR，XPF清洁前需要将工作头移到安全位置，待机。。精品文档2.清洁抛料盒将模组拉出后，在模组的右侧有抛料盒，将其取出进行清洁。放回的时候要注意与前后的金属片在同一水平。不然也会产生严重后果。精品文档3.清洁Wastetapebox每两个模组会有一个废弃料带收集箱，在机器的下面，黑色的箱子。在生产中每4小时要清洁一次。放回的时候要注意，一定要放到位，不然后果相当严重！OKNG精品文档4.检查feeder检查料枪上维护标签是否在有效期内，遇到维护...
