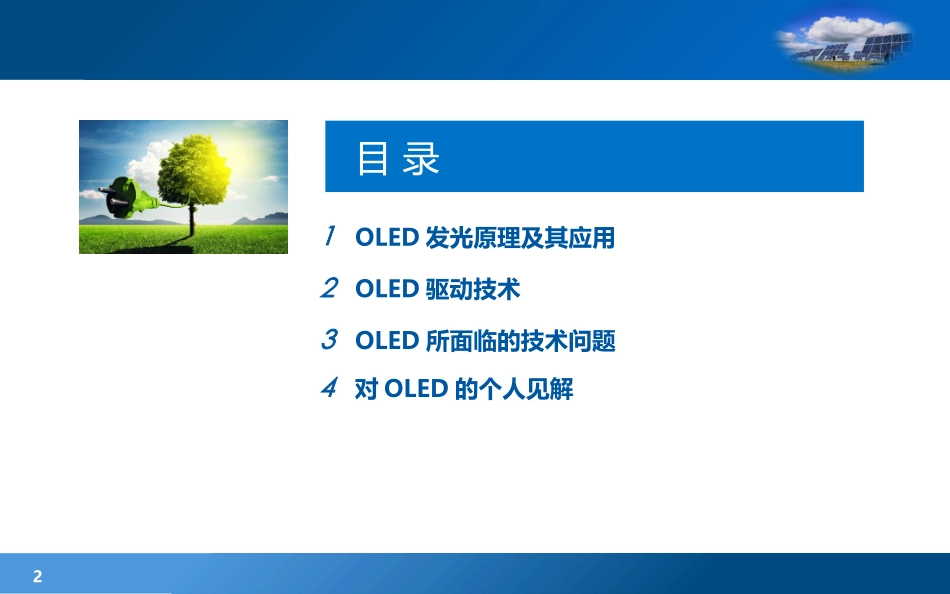

OLED技术汇报人：陈坤于佳鑫汽院2017级硕士2目录1OLED发光原理及其应用2OLED驱动技术3OLED所面临的技术问题4对OLED的个人见解OLED发光原理及其应用1第一部分41.1OLED发光原理有机发光二极管(OrganicLightEmittingDiode，简称“OLED”）属载流子双注入型发光器件，其发光机理为：在外界电场的驱动下，电子和空穴分别由阴极和阳极注入到有机电子传输层和空穴传输层，并在有机发光层中复合生成激子，激子辐射跃迁回到基态并发光，光从透明阳极和衬底发出。51.2OLED两大主要应用1.OLED照明OLED与LED的区别于联系：目前，业界对于对于OLED与LED两者之间的关系有很多争论。01.OLED发光的方式类似于LED，属于注入式电致发光器件02.OLED和LED都是通过半导体发光，区别在于LED采用的是无机半导体，OLED则采用有机半导体61.2OLED两大主要应用1.OLED照明OLED照明的优势：01.LED由于其无机材料的制造工艺的限制，只能以点光源的形式应用。OLED以成本低的玻璃做基板，可以用真空镀膜技术制造，是先天的面光源技术02.OLED照明易实现薄型化、柔性化，制备在柔性的基板上可制成弯曲的光源03.发出柔和的光线，人肉眼直视OLED光源，不会产生目眩之感04.适用于颜色品质要求较高的场合（显色品质高）71.2OLED两大主要应用2.OLED显示器透明OLED(TOLED)柔性OLED（FILMOLED）81.2OLED两大主要应用2.OLED显示器OLED显示原理：光的颜色取决于发射层有机物分子的类型。生产商会在同一片OLED上放置几种有机薄膜，这样就能构成彩色显示器。当然控住驱动每个像素的电子驱动电路尤为重要。91.2OLED两大主要应用2.OLED显示器OLED显示器优势：01.几乎没有可视角度的问题，即使在很大的视角下观看，画面仍然不失真02.响应时间是LCD的千分之一，显示运动画面绝对不会有拖影的现象03.相较于LED或LCD的晶体层，OLED的有机塑料层更薄、更轻而且更富于柔韧性04.低功耗、低发热量（OLED不需逆光系统）05.优异的抗震性能……OLED驱动技术2第二部分112.1OLED驱动技术简介注入到显示器件中每个显示像素的电流可以单独控制，不同的显示像素在驱动信号的作用下，在显示屏上合成出各种字符、数字、图形以及图像。有机电致发光显示驱动器的功能就是提供这种电流信号。驱动电路各种电流信号显示像素图像无源驱动技术（PassiveMatrixDriving,PM-OLED）有源驱动技术（ActiveMatrixDriving,AM-OLED）122.2无源驱动技术（PassiveMatrixDriving,PM-OLED）PM-OLED工艺简单，但受限于驱动方式，尺寸通常无法突破5in。目前市场上以无源驱动OLED为主，主要应用于小型便携设备中，如PDA以及游戏机等，发挥轻、薄、低功耗的优势。由于有机发光薄膜的厚度在纳米量级，发光面积尺寸一般大于100um,因此器件具有很明显的电容特性，为提高显示器件的刷新频率，对不发光的像素对应的电容进行快速放电，目前很多驱动电路采用正向恒流反向恒压的驱动模式。132.2无源驱动技术（PassiveMatrixDriving,PM-OLED）上图为单色、N行、M列OLED显示屏驱动电路，是按行扫描原理。列驱动电路高电平+行扫描电路的扫描驱动元件饱和导通输出低电平=发光如此循环扫描，依次显示每一行的内容，也就产生了一帧的图像142.2无源驱动技术（PassiveMatrixDriving,PM-OLED）正向电压>发光阈值电压，像素发光显示正向电压<发光阈值电压，像素不显示对发光像素，发光强度于注入的电流成正比——OLED属于电流型元件（弊端）某一有机电致发光像素(选择点)呈现的显示效果，由施加在它所在行电极上和列电极上的选择合成电压来实现152.2无源驱动技术（PassiveMatrixDriving,PM-OLED）“交叉效应”现象的产生与解决“交叉效应”：当某一点的电场电压处于阈值电压附近时，屏上将出现不应有的半显示状态，使显示对比度下降，此现象叫做“交叉效应”。解决办法：解决的方法是让所有未选中的有机电致发光像素上施加反向电压，即反向截止法。根据OLED发光原理，反向截止强行使可能形成发光的弱场漂移、扩散电流都不可能在像素中通过，从而有效地消除了“交叉效应”增加了显示对比度，提高了画面质量。162.2无源驱动技术（PassiveMatrixDriving,PM-OLED）“串扰”现象的产生与解决“串扰”：...
