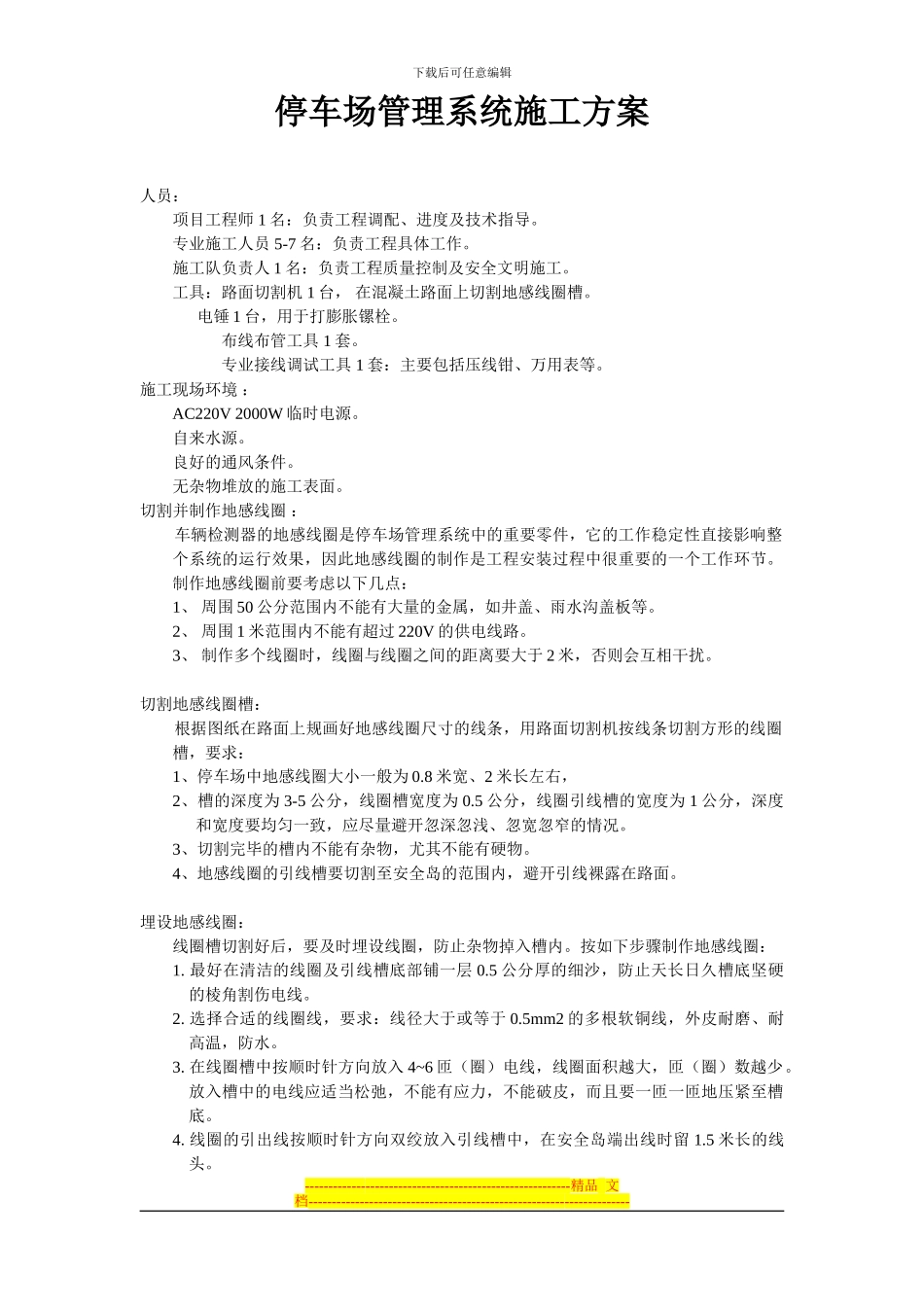

下载后可任意编辑停车场管理系统施工方案人员：项目工程师 1 名：负责工程调配、进度及技术指导。专业施工人员 5-7 名：负责工程具体工作。 施工队负责人 1 名：负责工程质量控制及安全文明施工。 工具：路面切割机 1 台， 在混凝土路面上切割地感线圈槽。 电锤 1 台，用于打膨胀镙栓。布线布管工具 1 套。 专业接线调试工具 1 套：主要包括压线钳、万用表等。施工现场环境 ：AC220V 2000W 临时电源。自来水源。 良好的通风条件。 无杂物堆放的施工表面。切割并制作地感线圈 ： 车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点：1、 周围 50 公分范围内不能有大量的金属，如井盖、雨水沟盖板等。 2、 周围 1 米范围内不能有超过 220V 的供电线路。 3、 制作多个线圈时，线圈与线圈之间的距离要大于 2 米，否则会互相干扰。切割地感线圈槽： 根据图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：1、停车场中地感线圈大小一般为 0.8 米宽、2 米长左右， 2、槽的深度为 3-5 公分，线圈槽宽度为 0.5 公分，线圈引线槽的宽度为 1 公分，深度和宽度要均匀一致，应尽量避开忽深忽浅、忽宽忽窄的情况。3、切割完毕的槽内不能有杂物，尤其不能有硬物。 4、地感线圈的引线槽要切割至安全岛的范围内，避开引线裸露在路面。埋设地感线圈： 线圈槽切割好后，要及时埋设线圈，防止杂物掉入槽内。按如下步骤制作地感线圈： 1. 最好在清洁的线圈及引线槽底部铺一层 0.5 公分厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。2. 选择合适的线圈线，要求：线径大于或等于 0.5mm2 的多根软铜线，外皮耐磨、耐高温，防水。 3. 在线圈槽中按顺时针方向放入 4~6 匝（圈）电线，线圈面积越大，匝（圈）数越少。放入槽中的电线应适当松弛，不能有应力，不能破皮，而且要一匝一匝地压紧至槽底。4. 线圈的引出线按顺时针方向双绞放入引线槽中，在安全岛端出线时留 1.5 米长的线头。 ---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑5. 线圈及引线在槽中压实后，最好上铺一层 0.5 公分厚的细沙，可防止线圈外皮...
