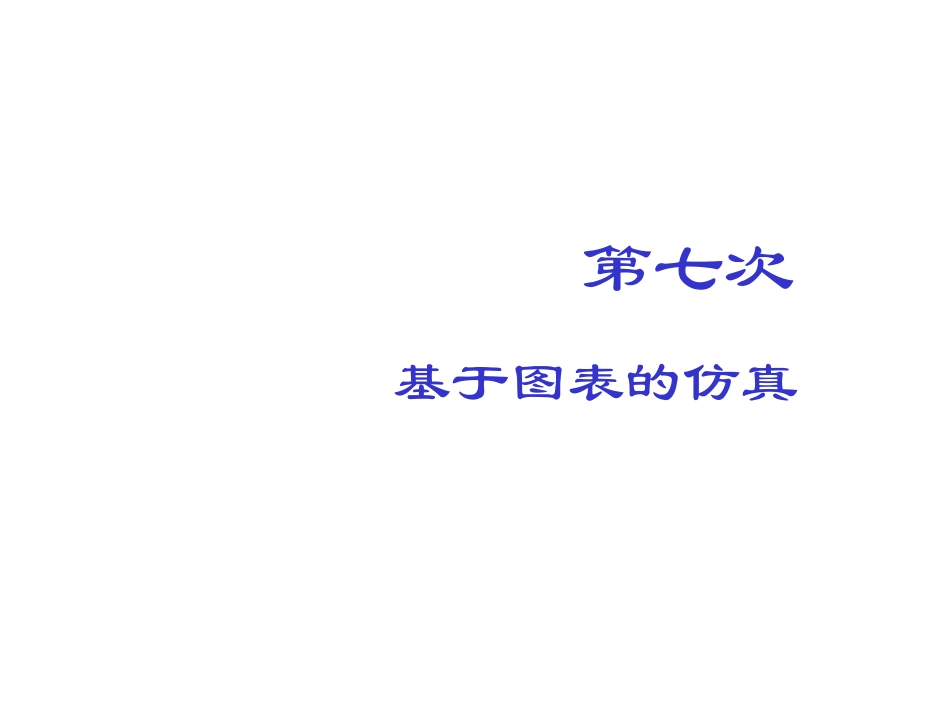

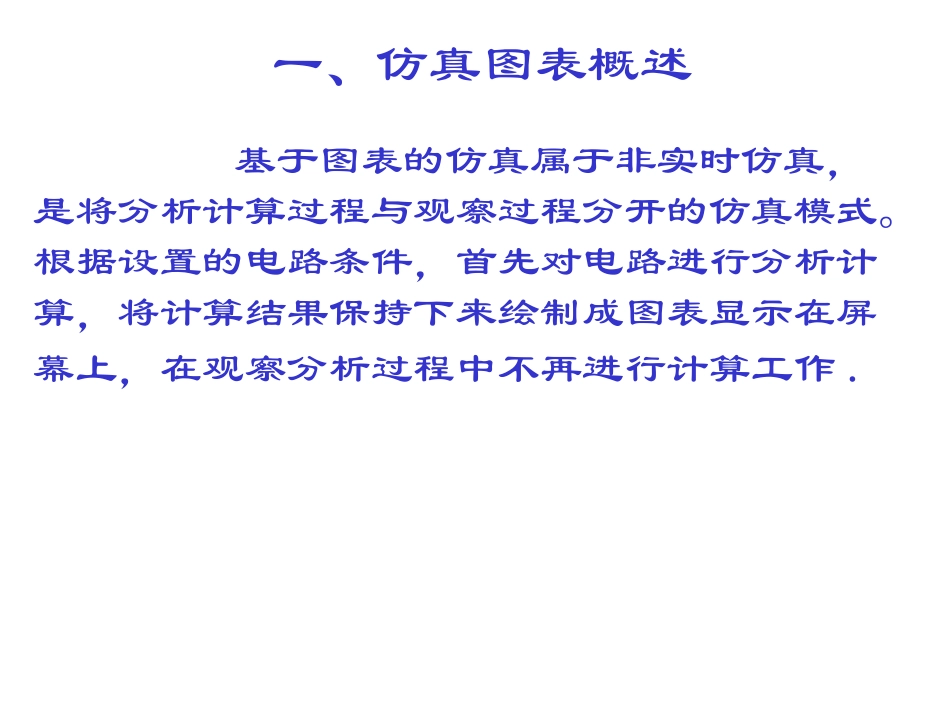

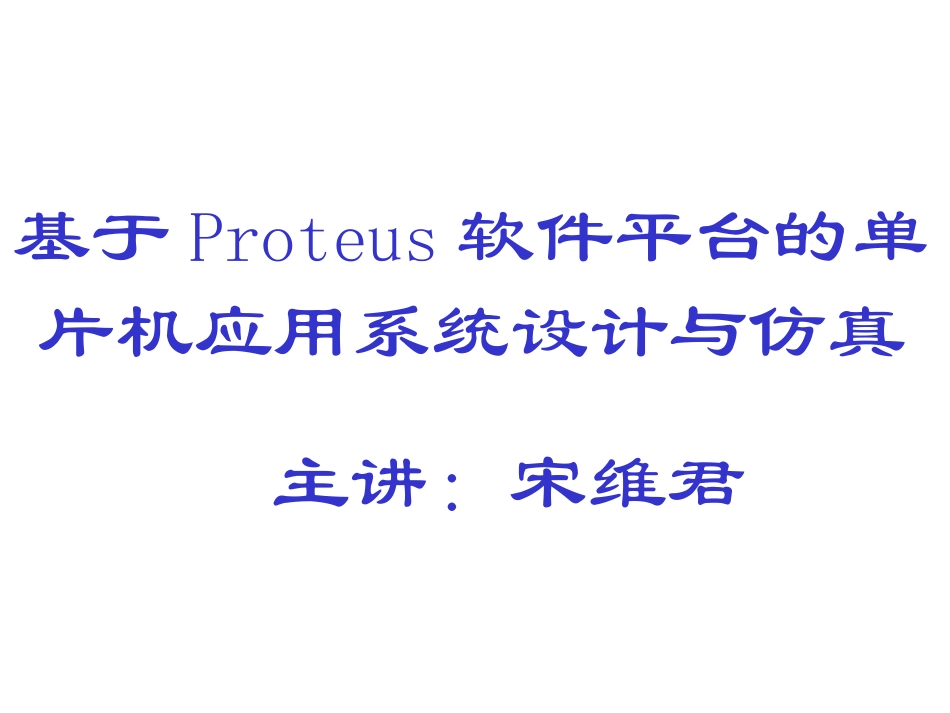

基于Proteus软件平台的单片机应用系统设计与仿真主讲：宋维君第七次基于图表的仿真基于图表的仿真属于非实时仿真，是将分析计算过程与观察过程分开的仿真模式。根据设置的电路条件，首先对电路进行分析计算，将计算结果保持下来绘制成图表显示在屏幕上，在观察分析过程中不再进行计算工作.一、仿真图表概述proteus共提供13种图表类型：模拟瞬态图表、数字瞬态图表、混合模式瞬态图表、频率图表、傅里叶分析图表、噪声分析图表、失真分析图表、性能分析图表、直流参数扫描分析图表、交流参数扫描分析图表、交互式分析图表、音频图表一、仿真图表概述二、图表仿真步骤1、放置图表2、图表属性设置2、添加图表的跟踪线3、跟踪线属性设置模拟瞬态图表模拟瞬态：分析确定系统的时域响应.模拟波形分析、数字波形分析、混合波形分析是在时域内对信号进行波形显示和分析。x轴显示时间，Y轴显示被选择信号的幅度。操作步骤如下：1、在电路的被测试点上添加电压探针或电流探针2、在编辑窗添加时域分析图形。3、点击图形上边的色条，打开图形界面，快捷键下图所示。4、点击图标1修改图形坐标属性。5、点击图标2选择显示波形的测试点。6、点击图标3执行模拟功能，显示采集的波形。2、在编辑窗添加时域分析图形。3、点击图形上边的色条，打开图形界面，快捷键下图所示。4、点击图标1修改图形坐标属性。5、点击图标2选择显示波形的测试点。6、点击图标3执行模拟功能，显示采集的波形。点击图标4波形左移，点击图标5波形右移，点击图标6波形放大，点击图标7波形缩小，点击图形8整图显示，点击图形9显添选中的区域，点击图标10显示模拟进程。点击图形窗口显示读数标尺线，按下鼠标左键标尺线随鼠标移动，同时在下边窗口显示标出线对应的波形数据值。这样珂以准确读出波形的参数。数字波形分析和模拟波形分析在形式上是一样的，只是在计算过程中数字分析有更快的计算速度，因为不需要考虑波形的过渡状态。频率特性分析时用来测量电路的频率响应，图形的x坐标是增益(单位是dB)，Y坐标是频率。如图是单管放大器从基极输入信号的频率响应曲线传输特性分析是用来分析半导体器件如三极管的传输特性的工具。如图所示是三极管的传输特性曲线IB的变化间隔是20uA，电压6伏时，E变化2mA电流放大倍数是100，曲线非常平直，饱和压降0．4伏，可见是一个比较理想管子。传输特性分析是用来分析半导体器件如三极管的传输特性的工具。如图所示是三极管的传输特性曲线IB的变化间隔是20uA，电压6伏时，E变化2mA电流放大倍数是100，曲线非常平直，饱和压降0．4伏，可见是一个比较理想管子。傅立叶分析是对被测试点的信号进行频谱分析的工具。下图a是一个放大电路输入信号为1KHz、幅度峰峰值为2．2伏时输出信号无明显失真的傅立叶图形，图b是输出信号频率1KHz幅度V”=3．6伏有明显幅度失真时的傅立叶波形。音频分析和模拟信号分析一样，是在时域显示信号的电压波形，同时将信号波形用微机上的声卡产生出真正的声音信号，由听觉判断信号的声音效果，可以选择单声道和立体声效果，并且可以将记录的文件回放或存储为波形数据文件。图形的纵坐标是电压信号mV水平坐标是时间mS。SPICE模拟器能够模拟电阻、半导体器件等在运行时的噪声，噪声分析图显示的是输入噪声信号频率与输出噪声信号幅度的关系图。在分析之前首先要选择输出信号测试点和输入信号参考点。?。SPICE模拟器能够模拟电阻、半导体器件等在运行时的噪声，噪声分析图显示的是输入噪声信号频率与输出噪声信号幅度的关系图。在分析之前首先要选择输出信号测试点和输入信号参考点。?。交互分析结合了图形分析(非实时仿真)和模拟仿真(实时仿真)的特点，除图形数据来自实时仿真以外，计算方法与混合图形方式相同，这种方法常用来查找偶发现象它是存储示波器和逻辑分析仪的结合。这种方式可以发现由于开关，按键的动作对结果的影响，仿真的速度取决于计算间隔(TimeStep)的设置。这种分析模式产生的数据量很大，如果在端时问内不能找到异常现象的话使用逻辑分析仪会更好。交互过程不支持负责电路(计算量很多的电路)，录音机播放模式在交互执行是将自动关闭。这种方式可以发...
