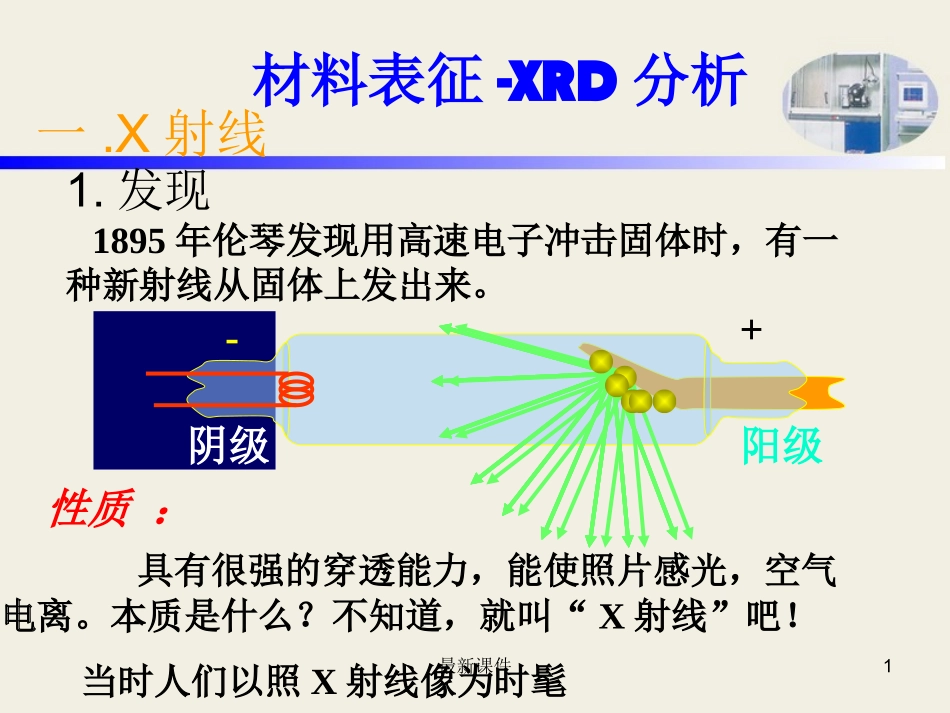

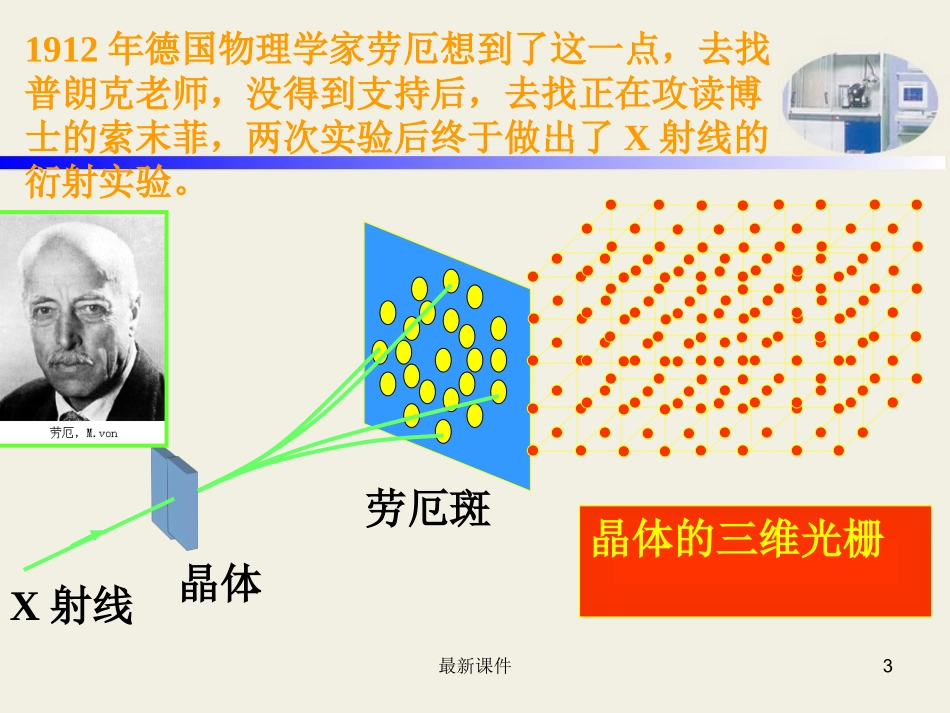

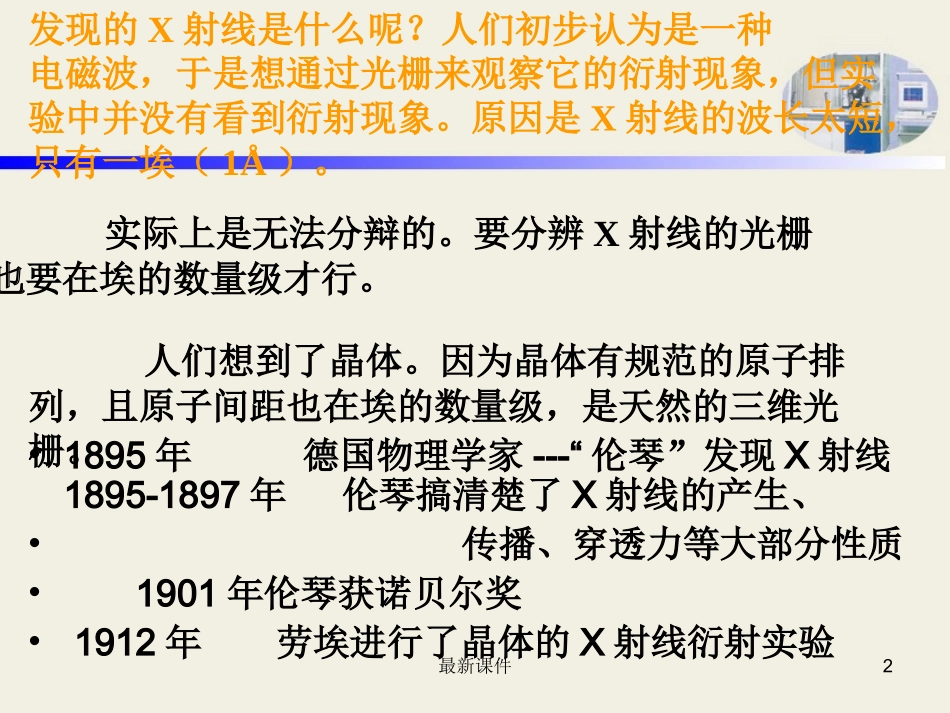

最新课件11.发现1895年伦琴发现用高速电子冲击固体时，有一种新射线从固体上发出来。具有很强的穿透能力，能使照片感光，空气电离。本质是什么？不知道，就叫“X射线”吧！当时人们以照X射线像为时髦性质：阴级阳级+-一.X射线材料表征-XRD分析最新课件2发现的X射线是什么呢？人们初步认为是一种电磁波，于是想通过光栅来观察它的衍射现象，但实验中并没有看到衍射现象。原因是X射线的波长太短，只有一埃（1Å）。实际上是无法分辩的。要分辨X射线的光栅也要在埃的数量级才行。人们想到了晶体。因为晶体有规范的原子排列，且原子间距也在埃的数量级，是天然的三维光栅。•1895年德国物理学家---“伦琴”发现X射线1895-1897年伦琴搞清楚了X射线的产生、•传播、穿透力等大部分性质•1901年伦琴获诺贝尔奖•1912年劳埃进行了晶体的X射线衍射实验最新课件31912年德国物理学家劳厄想到了这一点，去找普朗克老师，没得到支持后，去找正在攻读博士的索末菲，两次实验后终于做出了X射线的衍射实验。X射线晶体劳厄斑晶体的三维光栅最新课件4•1）物理作用，使某些物质发出荧光—可见光，用于荧光摄影:如X-射线透视。•2）可穿透物体。穿透力与物质的原子序数有关。同一波长的X-射线，对原子序数低的物质穿透力强，对原子序数高的物质穿透力弱。•3）可引起化学反应，使照相胶片感光，用于X-射线摄影。•4）可在生命组织中诱发生物效应，用作治疗。•5）使物质的原子电离和激发，使气体导电。2.X射线的性质最新课件5X射线的本质X射线也是电磁波的一种，波长在10－8cm左右•(1)波动性0.01~100Å•(2)粒子性最新课件63X射线的产生及X射线管X射线的产生：X射线是高速运动的粒子与某种物质相撞击后猝然减速，且与该物质中的内层电子相互作用而产生的。高速运动的电子与物体碰撞时，发生能量转换，电子的运动受阻失去动能，其中一小部分（1％左右）能量转变为X射线，而绝大部分（99％左右）能量转变成热能使物体温度升高。最新课件7钨灯丝接变压器玻璃金属聚灯罩铍窗口金属靶冷却水电子X射线X射线X射线管剖面示意图最新课件8产生条件高速电子遇靶突然停止产生X-射线1.灯丝产生自由电子2.高压加速电子使电子作定向的高速运动3.靶阻挡电子在其运动的路径上设置一个障碍物使电子突然减速或停止产生X-射线最新课件9X射线管的结构市场上供应的种类:(1)密封式灯丝X射线管；(2)可拆式灯丝X射线管.最新课件10X射线管•（1）阴极——发射电子。一般由钨丝制成，通电加热后释放出热辐射电子。•（2）阳极——靶，使电子突然减速并发出X射线。•（3）窗口——X射线出射通道。既能让X射线出射，又能使管密封。窗口材料用金属铍或硼酸铍锂构成的林德曼玻璃。窗口与靶面常成3-6°的斜角，以减少靶面对出射X射线的阻碍。最新课件11X射线管（4）高速电子转换成X射线的效率只有1%，其余99%都作为热而散发了。所以靶材料要导热性能好，常用黄铜或紫铜制作，还需要循环水冷却。（5）焦点——阳极靶表面被电子轰击的一块面积，X射线就是从这块面积上发射出来的。焦点的尺寸和形状是X射线管的重要特性之一。焦点的形状取决于灯丝的形状，螺形灯丝产生长方形焦点X射线衍射工作中希望细焦点和高强度；细焦点可提高分辨率；高强度则可缩短暴光时间X射线管的功率有限，大功率需要用旋转阳极最新课件12旋转阳极•常用X射线管的功率为500～3000W。目前还有旋转阳极X射线管、细聚焦X射线管和闪光X射线管。•因阳极不断旋转，电子束轰击部位不断改变，故提高功率也不会烧熔靶面。目前有100kW的旋转阳极，其功率比普通X射线管大数十倍。最新课件134.X射线谱连续X射线谱•X射线强度与波长的关系曲线，称之X射线谱。•在管压很低时，小于20kv的曲线是连续变化的，故称之连续X射线谱，即连续谱。•1）连续谱的形状与靶的材料无关。•2）连续谱存在一最大的能量值，它取决于管电压。最新课件14特征X射线谱•当管电压超过某临界值时，特征谱才会出现，该临界电压称激发电压。当管电压增加时，连续谱和特征谱强度都增加，而特征谱对应的波长保持不变。•钼靶X射线管当管电压等于或高于20KV时，则除连续X射线谱外，位于一定波长处还叠加...
