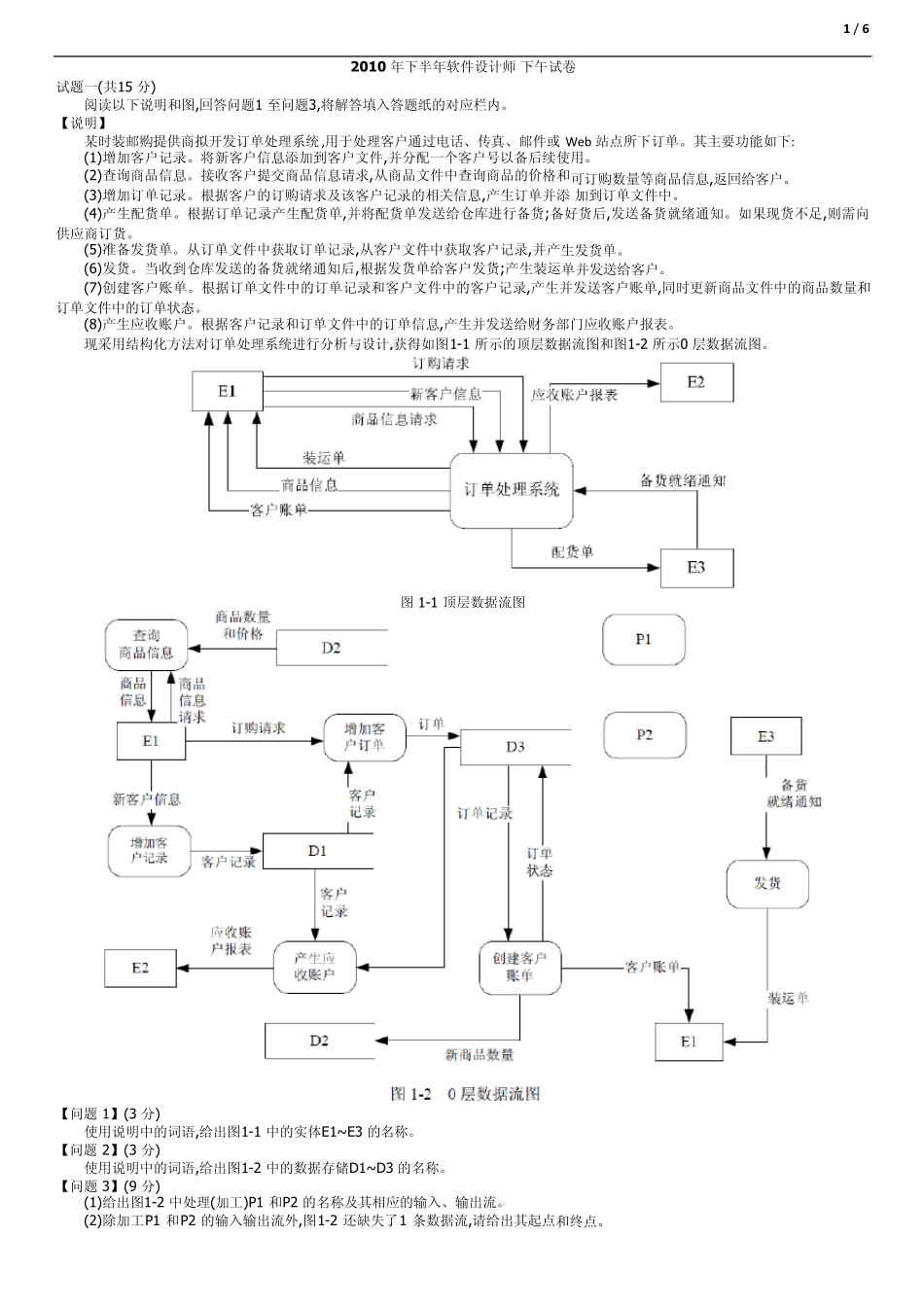

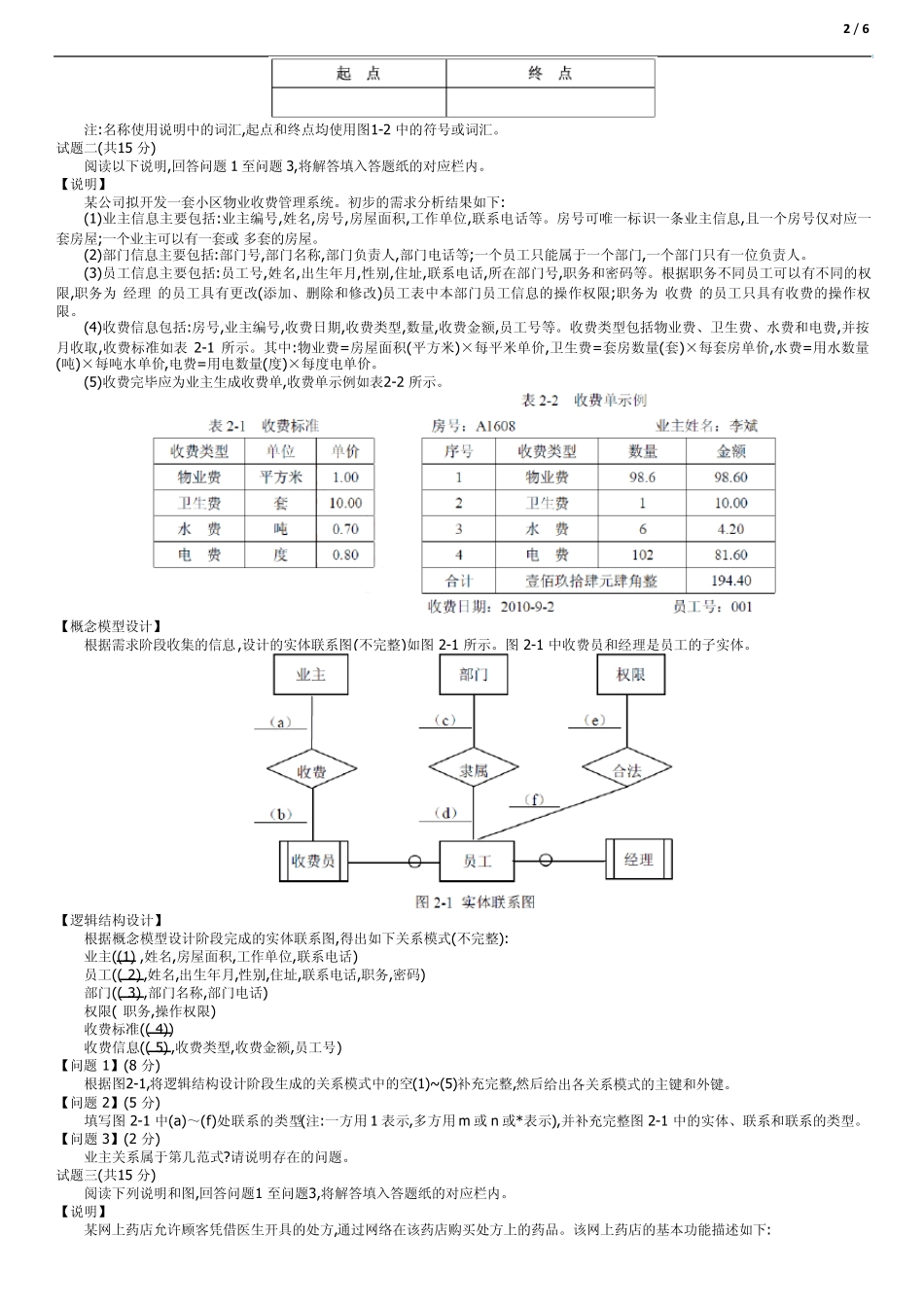

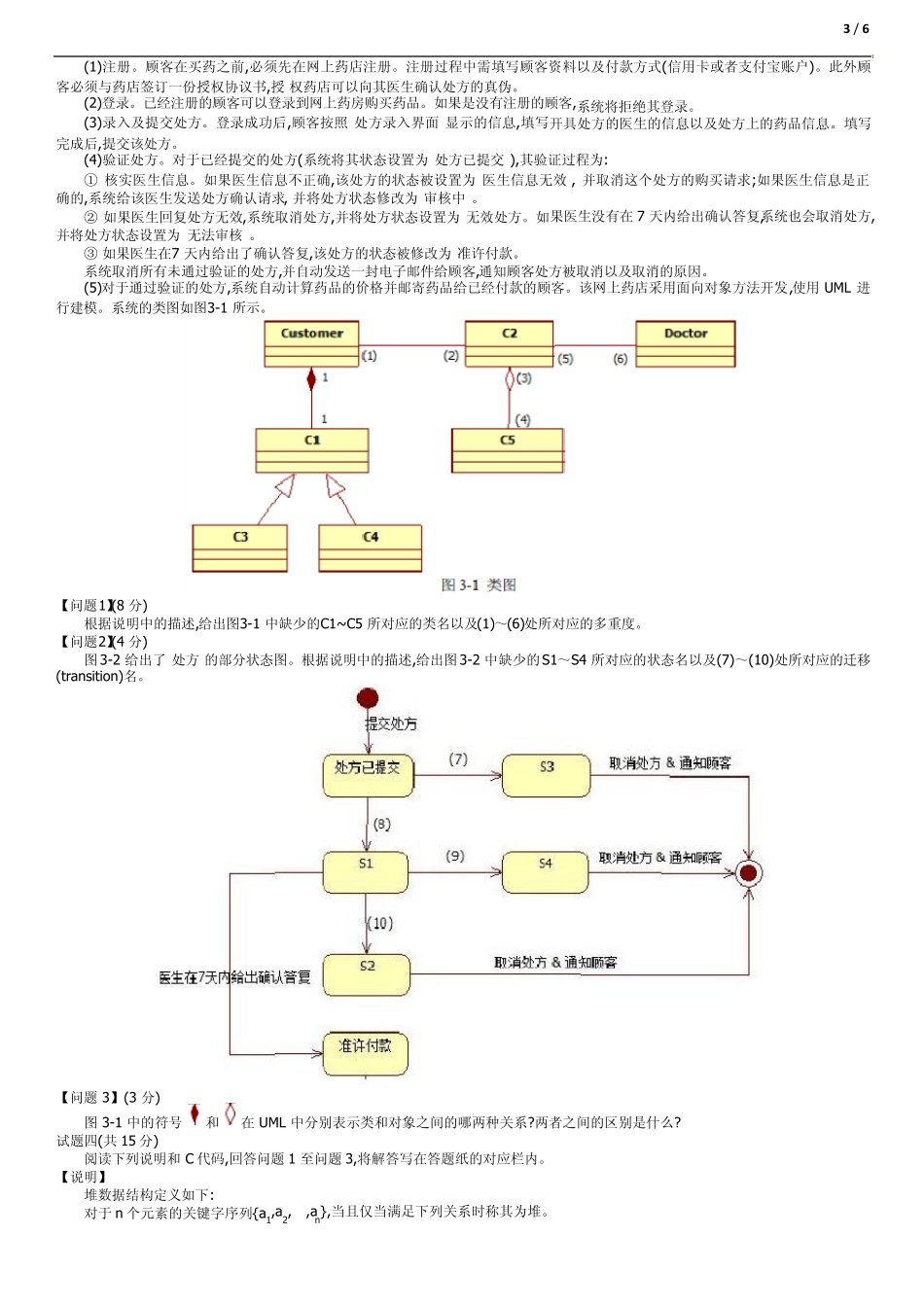

1 / 6 2010 年下半年软件设计师 下午试卷 试题一(共 15 分) 阅读以下说明和图,回答问题 1 至问题 3,将解答填入答题纸的对应栏内。 【说明】 某时装邮购提供商拟开发订单处理系统,用于处理客户通过电话、传真、邮件或 Web 站点所下订单。其主要功能如下: (1)增加客户记录。将新客户信息添加到客户文件,并分配一个客户号以备后续使用。 (2)查询商品信息。接收客户提交商品信息请求,从商品文件中查询商品的价格和可订购数量等商品信息,返回给客户。 (3)增加订单记录。根据客户的订购请求及该客户记录的相关信息,产生订单并添 加到订单文件中。 (4)产生配货单。根据订单记录产生配货单,并将配货单发送给仓库进行备货;备好货后,发送备货就绪通知。如果现货不足,则需向供应商订货。 (5)准备发货单。从订单文件中获取订单记录,从客户文件中获取客户记录,并产生发货单。 (6)发货。当收到仓库发送的备货就绪通知后,根据发货单给客户发货;产生装运单并发送给客户。 (7)创建客户账单。根据订单文件中的订单记录和客户文件中的客户记录,产生并发送客户账单,同时更新商品文件中的商品数量和订单文件中的订单状态。 (8)产生应收账户。根据客户记录和订单文件中的订单信息,产生并发送给财务部门应收账户报表。 现采用结构化方法对订单处理系统进行分析与设计,获得如图 1-1 所示的顶层数据流图和图 1-2 所示 0 层数据流图。 图1-1 顶层数据流图 【问题 1】(3 分) 使用说明中的词语,给出图 1-1 中的实体 E1~ E3 的名称。 【问题 2】(3 分) 使用说明中的词语,给出图 1-2 中的数据存储 D1~ D3 的名称。 【问题 3】(9 分) (1)给出图 1-2 中处理(加工)P1 和 P2 的名称及其相应的输入、输出流。 (2)除加工 P1 和 P2 的输入输出流外,图 1-2 还缺失了 1 条数据流,请给出其起点和终点。 2 / 6 注:名称使用说明中的词汇,起点和终点均使用图 1-2 中的符号或词汇。 试题二(共 15 分) 阅读以下说明,回答问题 1 至问题 3,将解答填入答题纸的对应栏内。 【说明】 某公司拟开发一套小区物业收费管理系统。初步的需求分析结果如下: (1)业主信息主要包括:业主编号,姓名,房号,房屋面积,工作单位,联系电话等。房号可唯一标识一条业主信息,且一个房号仅对应一套房屋;一个业主可以有一套或 多套的房屋。 (2)部门信息主要包括:部门号,部门名称,部门负责人,部门电话等;一个员工只能属于一个部门,...
