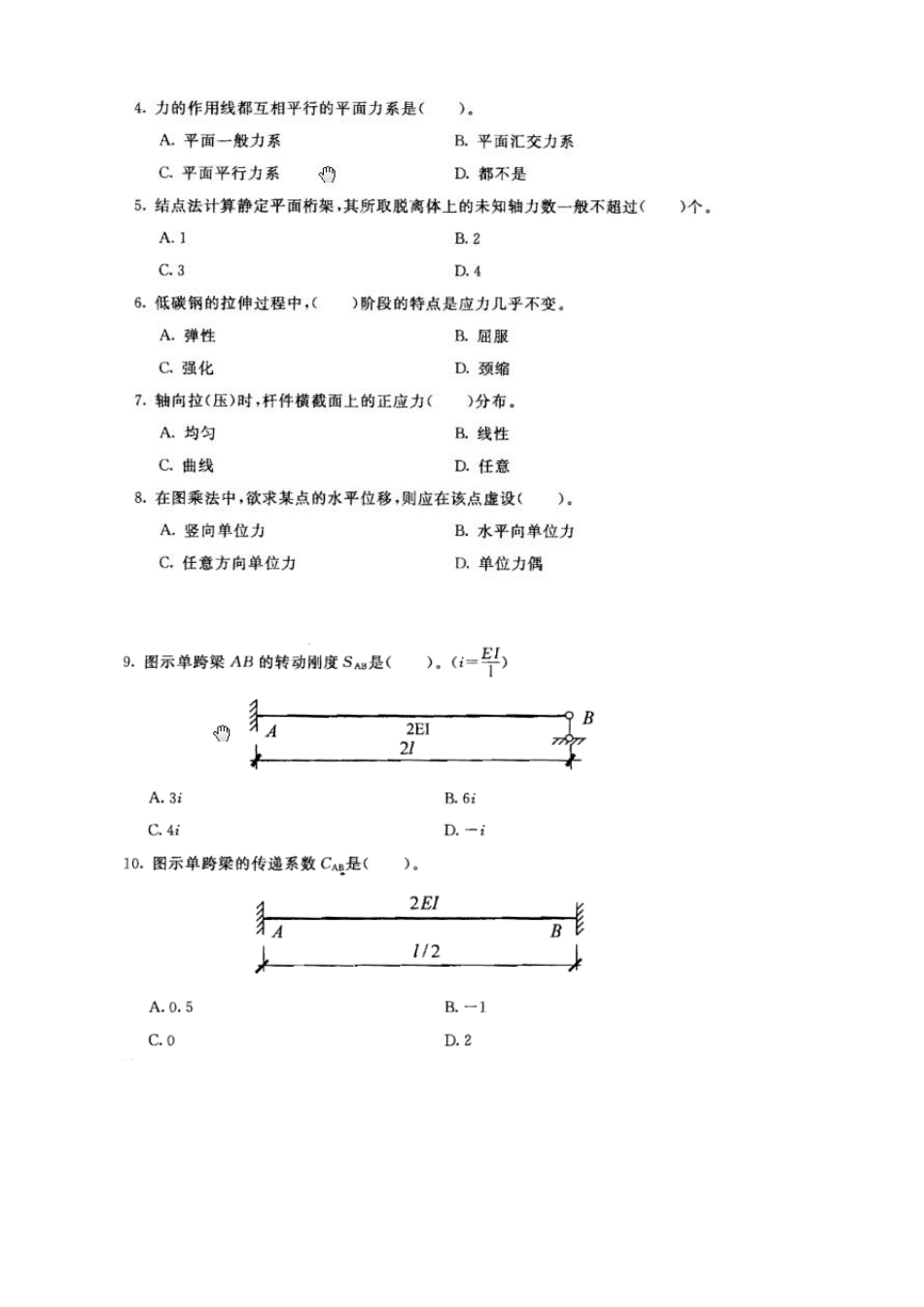

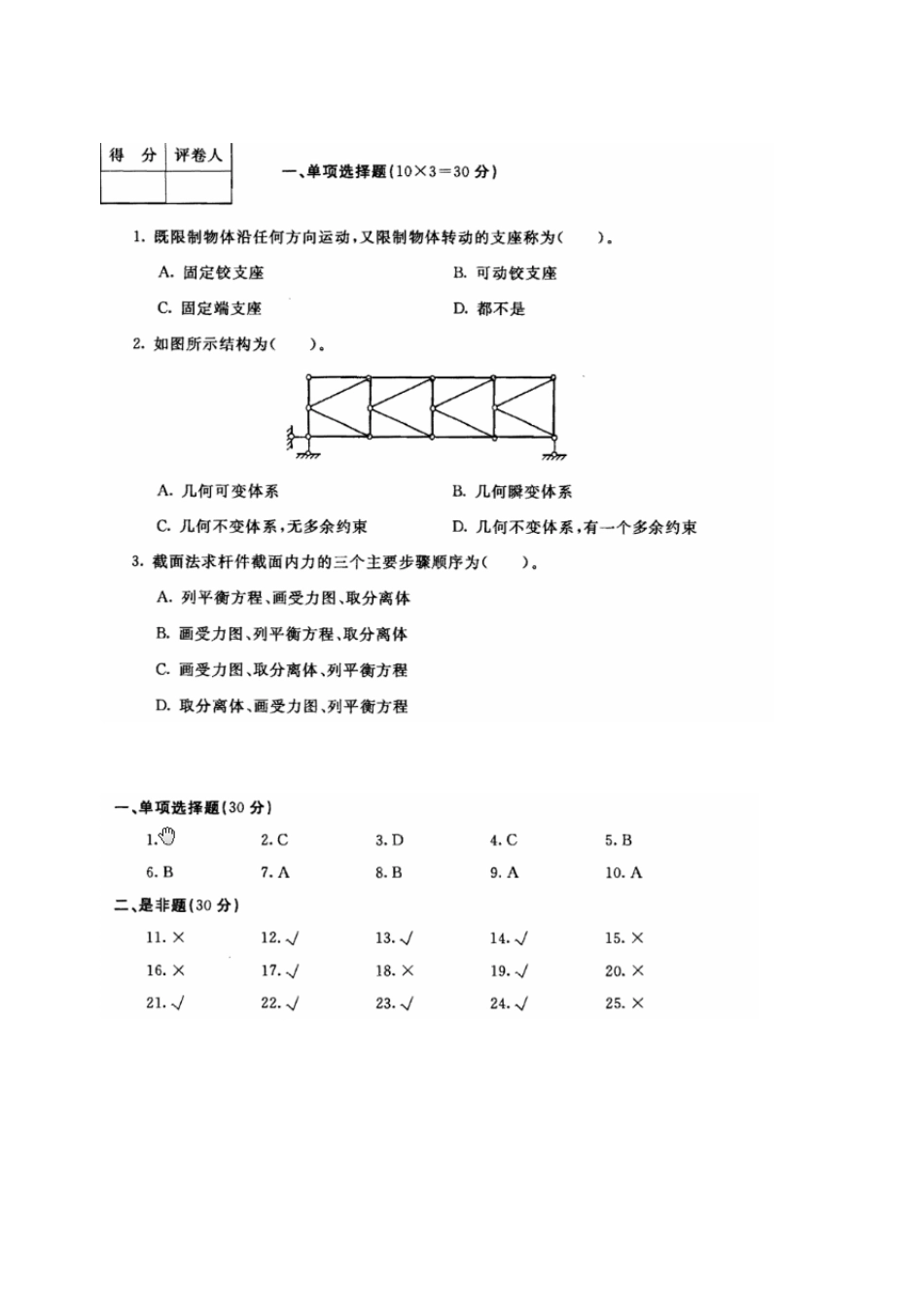

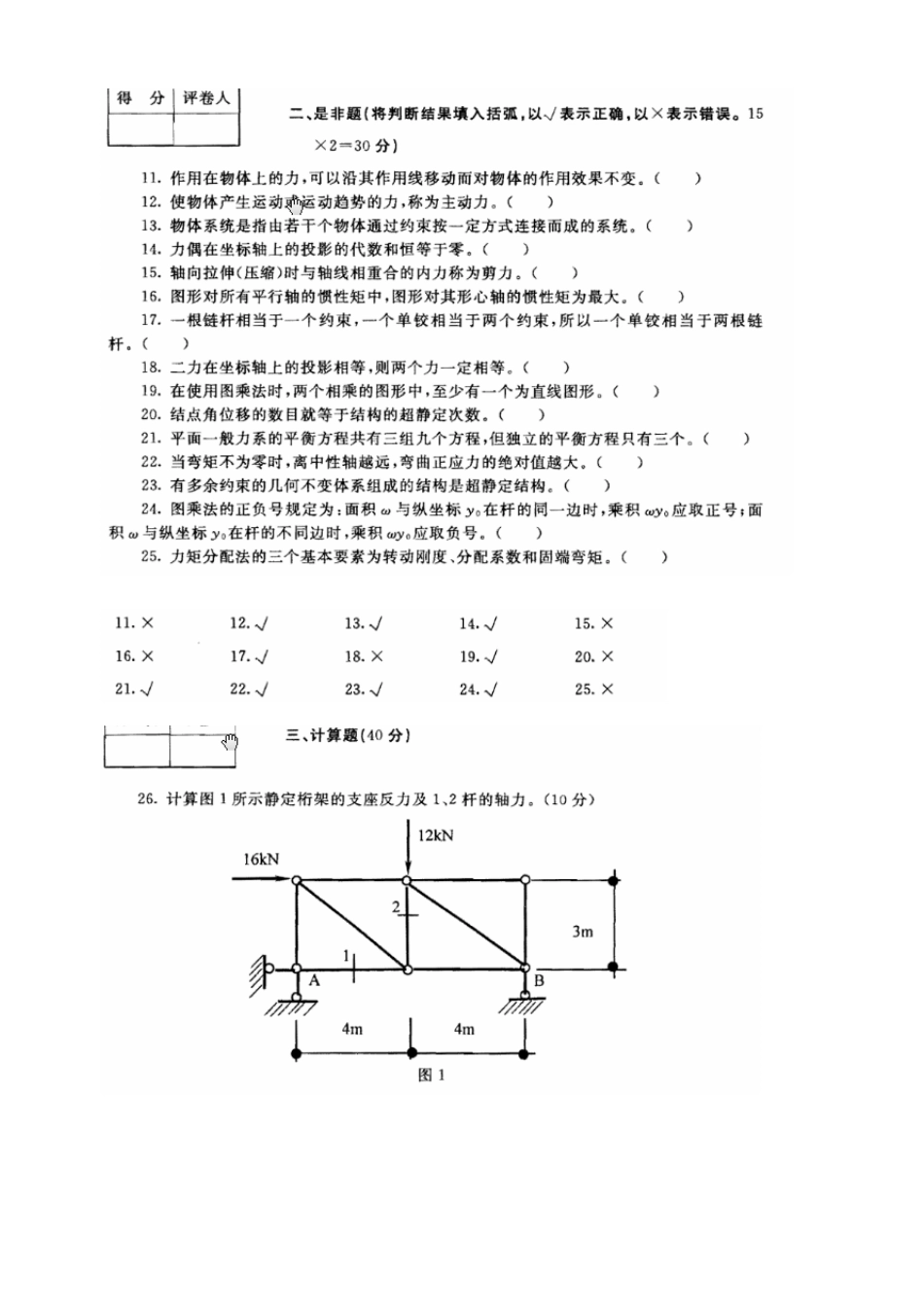

(一 ) 单项选择题(6× 5=30 分 ) 1、能够限制物体角位移的约束是（ ）。答案：B A．固定铰支座 B．固定端支座 C．简单铰 D．滚动铰支座 2、桁架中的二杆结点，如无外力作用，如果二杆（ ），则此二杆都是零杆。答案：A I ．不共线 II ．共线 III ．互相垂直 A． I B． II C． I 、 III D． II 、 III 3、如图所示各杆的受载情况中，使杆件产生纯扭转变形的是图( )。 答案：b 4、正方形结构如图所示，已知各杆的EA 都相同，则斜杆1-3 的伸长为( )。 A. Δ l=2Fa／ EA。 B. Δ l=0。 C. Δ l= Fa／ 2EA。 D. A、 B、 C 均错。 答案：C 5、如图所示为四根材料相同、直径相等的杆件。承载能力大的是( )杆。 A. 图 a。 B. 图 b。 C. 图 c。 D. 图 d。 答案：D 6、图示单跨梁 的转动刚度 是（ ）。 A． 3i B． 6i C． 4i D.i 答案：B (二 ) 简算题(5× 8=40 分 ) 1、试求图示梁的支座反力。答案：FAX=0； FAY=45kN(↑ )； FBY=30kN(↑ ) 2、试对图示结构作几何组成分析。答案：几何不变体系，无多余约束。 3、试利用M、 FQ、 q 三者的关系，画出梁的弯矩图。 答案：MA=45kN· m(上侧)； MB=30 kN· m(下侧)； MC=40 kN· m(下侧) 4、用图乘法计算图示刚架的位移ΔAy。答案：ΔAy=1760/EI(↓ ) 5、用力法计算图示超静定结构，并画出其弯矩图。 答案：MBA=2.57 kN· m(上侧) (三 ) 计算题(2× 15=30 分 ) 1、外伸圆木梁受荷载作用如图示。已知FP=3kN， q=3kN／ m。木材的许用应力[σ ]=l0MPa。试选择梁的直径d。 答案：d≥ 145m m 2、试用力矩分配法计算图示连续梁，并画出其弯矩图。 答案：MBA=61.3kN· m； MDC=46kN· m
