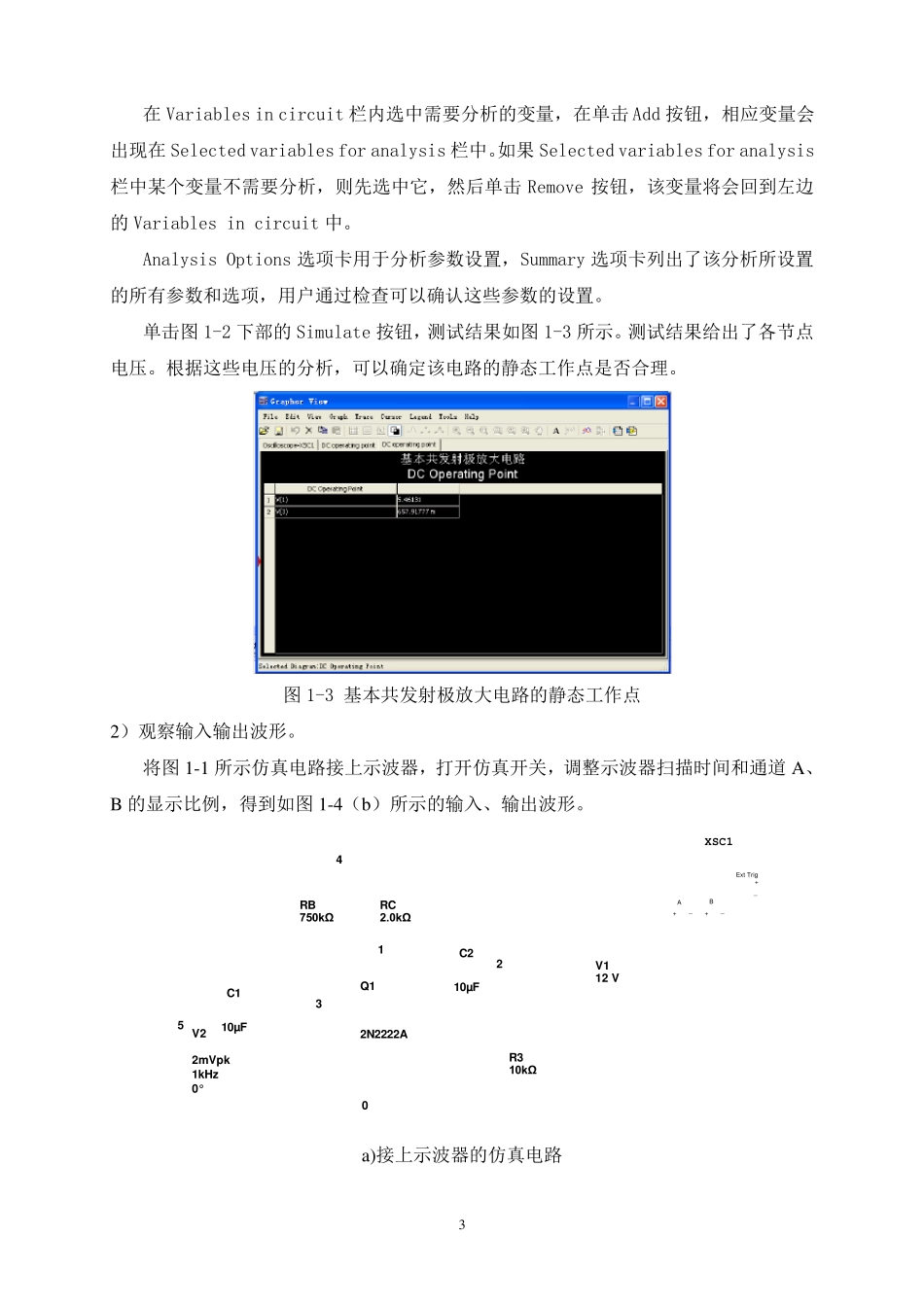

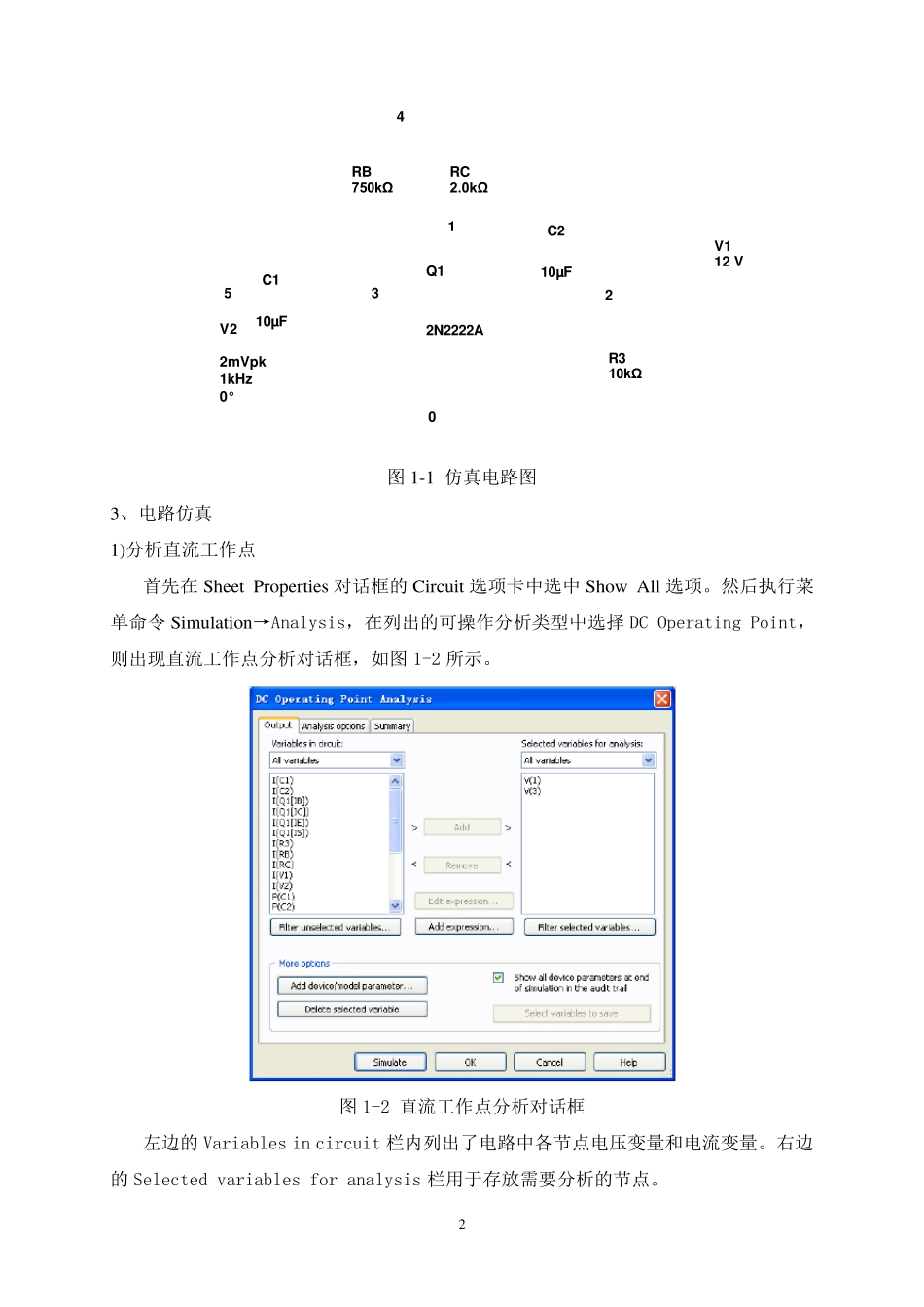

1 实验一 单管放大电路 实验目的： 1、掌握单管放大电路的电路特性； 2、掌握单管放大电路的各项参数的测试方法； 3、学习MULTISIM 仿真软件的使用。 实验步骤： 1、用MULTISIM 仿真软件绘制电路图； 2、共发射极放大电路的静态工作点的调整； 3、共发射极放大电路的电压放大倍数的测量； 4、共发射极放大电路的输入电阻的测量； 5、共发射极放大电路的输出电阻的测量。 实验内容： 一、共发射极放大电路 1、元件选取 1) 电源V1：Place Sou rce→POWER_SOURCES→DC_POWER。（此处的含义为：单击元器件工具栏的Place Source 按钮，在打开的窗口的Family 列表框中选择POWER_SOURCES，再在Component 列表框中选择DC_POWER） 2) 接地：Place Sou rce→POWER_SOURCES→GROUND，选取电路中的接地。 3) 信号源V2：Place Source→SIGNAL_VOLTAGE_SO→AC_VOLTAGE,需要注意，默认的电压为1V，需要设置电压为2mV。 4) 电阻：Place Basic→RESISTOR，选取2KΩ、10KΩ和 750KΩ。 5) 电容：Place Basic→CAPACITOR，选择10uF。 6) 三极管：Place Transistor→GJT_NPN→2N222A。 2、电路组成 将元器件及电源放置在仿真软件工作窗口合适的位置，连接成图1-1 所示的仿真电路。 2 C110µFC210µFRB750kΩRC2.0kΩV112 V Q12N2222AR310kΩV22mVpk 1kHz 0° 103452 图1-1 仿真电路图 3、电路仿真 1)分析直流工作点 首先在Sheet Properties 对话框的Circuit 选项卡中选中Show All 选项。然后执行菜单命令Simulation→Analysis，在列出的可操作分析类型中选择 DC Operating Point，则出现直流工作点分析对话框，如图1-2 所示。 图1-2 直流工作点分析对话框 左边的Variables in circuit 栏内列出了电路中各节点电压变量和电流变量。右边的Selected variables for analysis 栏用于存放需要分析的节点。 3 在Variables in circuit 栏内选中需要分析的变量，在单击Add 按钮，相应变量会出现在Selected variables for analysis 栏中。如果Selected variables for analysis栏中某个变量不需要分析，则先选中它，然后单击Remove 按钮，该变量将会回到左边的Variables in circuit 中。 Analysis Options 选项卡用于分析参数设置，Summary 选项卡列出了该分析所设置的所有参数和选项，用户通过检查可以确认这些参数的设置。 单击图1-2 下部的Simulate 按钮，测试结果如图1-...
