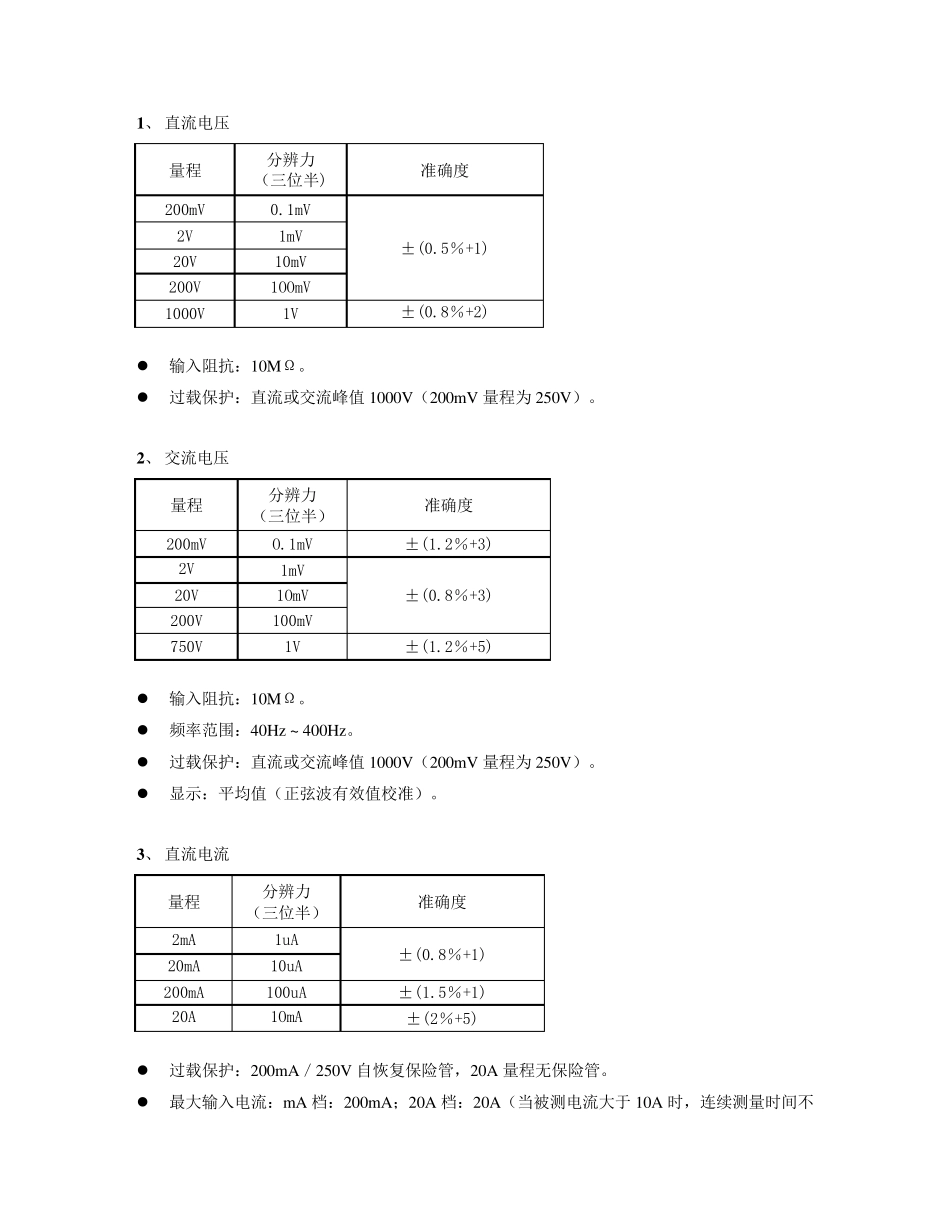

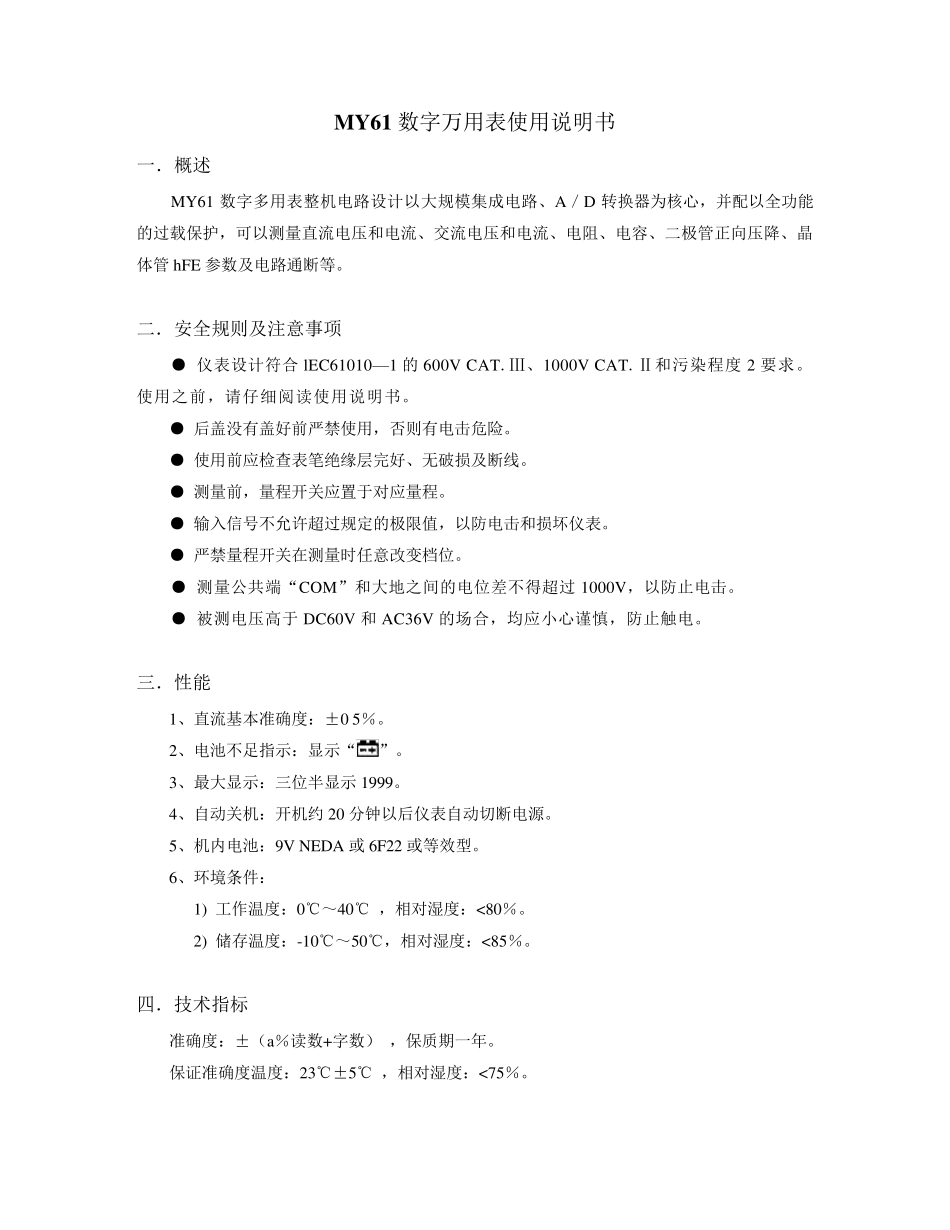

MY61 数 字 万 用 表 使 用 说 明 书 一 ． 概 述 MY61 数 字 多 用 表 整 机 电 路 设 计 以 大 规 模 集 成 电 路 、 A／ D 转 换 器 为 核 心 ， 并 配 以 全 功 能的 过 载 保 护 ， 可 以 测 量 直 流 电 压 和 电 流 、 交 流 电 压 和 电 流 、 电 阻 、 电 容 、 二 极 管 正 向 压 降 、 晶体 管 hFE 参 数 及 电 路 通 断 等 。 二 ． 安 全 规 则 及 注 意 事 项 ● 仪 表 设 计 符 合lEC61010—1 的 600V CAT.Ⅲ 、 1000V CAT.Ⅱ 和 污 染 程 度2 要 求 。使 用 之 前 ， 请 仔 细 阅 读 使 用 说 明 书 。 ● 后 盖 没 有 盖 好 前 严 禁 使 用 ， 否 则 有 电 击 危 险 。 ● 使 用 前 应 检 查 表 笔 绝 缘 层 完 好 、 无 破 损 及 断 线 。 ● 测 量 前 ， 量 程 开 关 应 置 于 对 应 量 程 。 ● 输 入 信 号 不 允 许超过 规 定的 极 限值， 以 防电 击 和 损 坏仪 表 。 ● 严 禁 量 程 开 关 在测 量 时任意 改变档位。 ● 测 量 公共端“COM”和 大 地之 间的 电 位差不 得超过1000V， 以 防止电 击 。 ● 被测 电 压 高于DC60V 和AC36V 的 场合 ， 均应 小心 谨慎， 防止触电 。 三． 性能 1、 直 流 基本准确度 ：±0 5％。 2、 电 池不 足指示：显示“”。 3、 最大 显示：三位半显示 1999。 4、 自动关 机 ：开 机 约 20 分钟以 后 仪 表 自动切断 电 源。 5、 机 内电 池：9V NEDA 或 6F22 或等 效型。 6、 环境条件： 1) 工作温度 ：0℃～40℃ ， 相对 湿度 ：<80％。 2) 储存温度 ：-10℃～50℃， 相对 湿度 ：<85％。 四． 技术指标 准确度 ：±（a％读 数 +字 数 ） ， 保 质期一 年。 保 证准确度 温度 ：23℃±5℃ ， 相对 湿度 ：<75％。 1 、 直流电压 量程 分辨力 （三位半) 准确度 200mV 0.1mV ±(0.5％+1) 2V 1mV 20V 10mV 200V 1OOmV 1000V 1V ±(0.8％+2) 输入阻抗：10MΩ。 过载保护：直流或交流峰值 1000V（200mV 量程为 250V）。 2 、 交流电压 量程 分辨力 （三位半） 准确度 200mV O.1mV...
