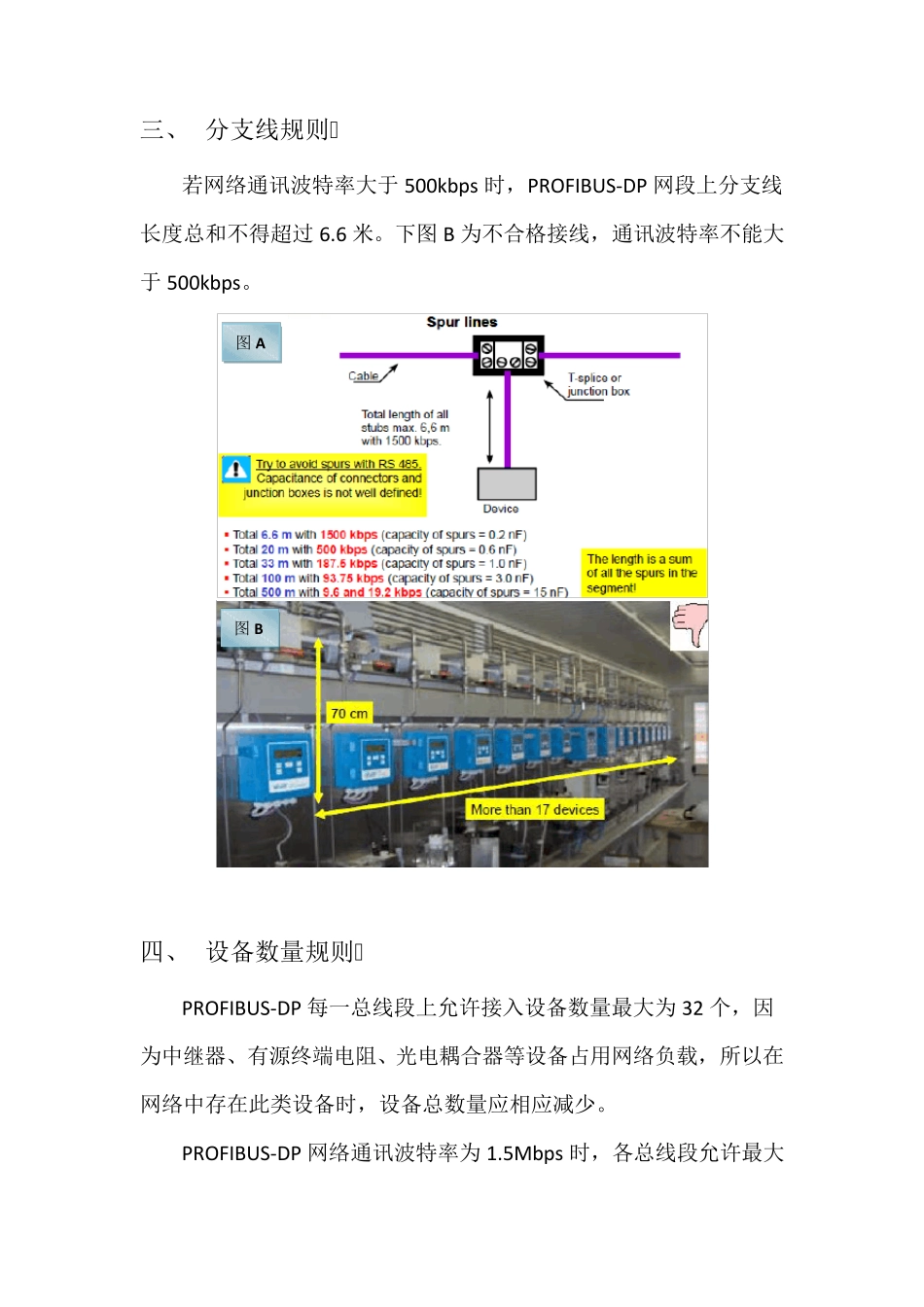

PROFIBU S-DP 网络隐患排查规则 一、 1 米线规则 若网络通讯波特率大于 500kbps时,PROFIBUS-DP 网段上各设备(主站、从站、中继器、有源终端电阻、光电耦合器等)之间通讯长度不得小于 1 米。下图为不合格接线,违背了 1 米线规则。 二、 2 米线规则 若网络通讯波特率大于 500kbps时,PROFIBUS-DP 网段上只有两个设备时,设备间通讯长度不得小于 2 米。下图为不合格接线,光电耦合后总线只接了 1 个设备,违背了 2 米线规则。 三、 分支线规则 若网络通讯波特率大于 500kbps时,PROFIBUS-DP 网段上分支线长度总和不得超过 6.6 米。下图 B 为不合格接线,通讯波特率不能大于 500kbps。 四、 设备数量规则 PROFIBUS-DP 每一总线段上允许接入设备数量最大为 32 个,因为中继器、有源终端电阻、光电耦合器等设备占用网络负载,所以在网络中存在此类设备时,设备总数量应相应减少。 PROFIBUS-DP 网络通讯波特率为 1.5Mbps时,各总线段允许最大图 B 图 A 线缆长度和允许最大接入设备数量如图中所示。 五、 接地与屏蔽规则 PROFIBUS-DP 网络要求多点接地,屏蔽层接地电阻要求小于等于 9.5Ω/km,用以减小噪声干扰。各总线段要求有可靠的接地连接,各系统间要求铺设等电位接地线缆,应用标准如下图所示: 六、 总线连接规则 设备通过总线连接器或端子并行接入网络,正确接线标准如下图所示:  使用专用工具进行剥线,长度要求与连接器匹配  保持屏蔽层原状,并使其与连接器金属部分可靠接触  线缆外皮要让连接器卡住,防止线缆受力松动 下面是不符合连接要求的举例图片: 图 C 图 D 图 E 图 F  图C:1 个端子接线2 颗线,不牢固  图D:使用了铝制的接线帽,通讯材质改变影响通讯质量  图E:屏蔽层被翻过来接,失去接地作用  图F:屏蔽层被编成小辫,失去高频噪声干扰保护 七、 终端电阻规则 PROFIBUS-DP 网络总线段两端需要设置有源终端电阻,终端电阻供电可由设备自身提供,但是要求此设备不能断电,为方便设备断电维护或移除可添加专用有源终端器。(中继器、耦合器等设备是不同网段间连接设备,注意网段两端安装终端电阻) 终端电阻标准使用如下图所示:(T— 终端电阻器) 八、 布线间距规则 各种线缆综合布线,PROFIBUS-DP 网线与各类线缆之间要保持如下距离标准,不能满足间距要求的需要加装金属线管与线槽。 线缆分类: Ⅰ.一类线 ...
