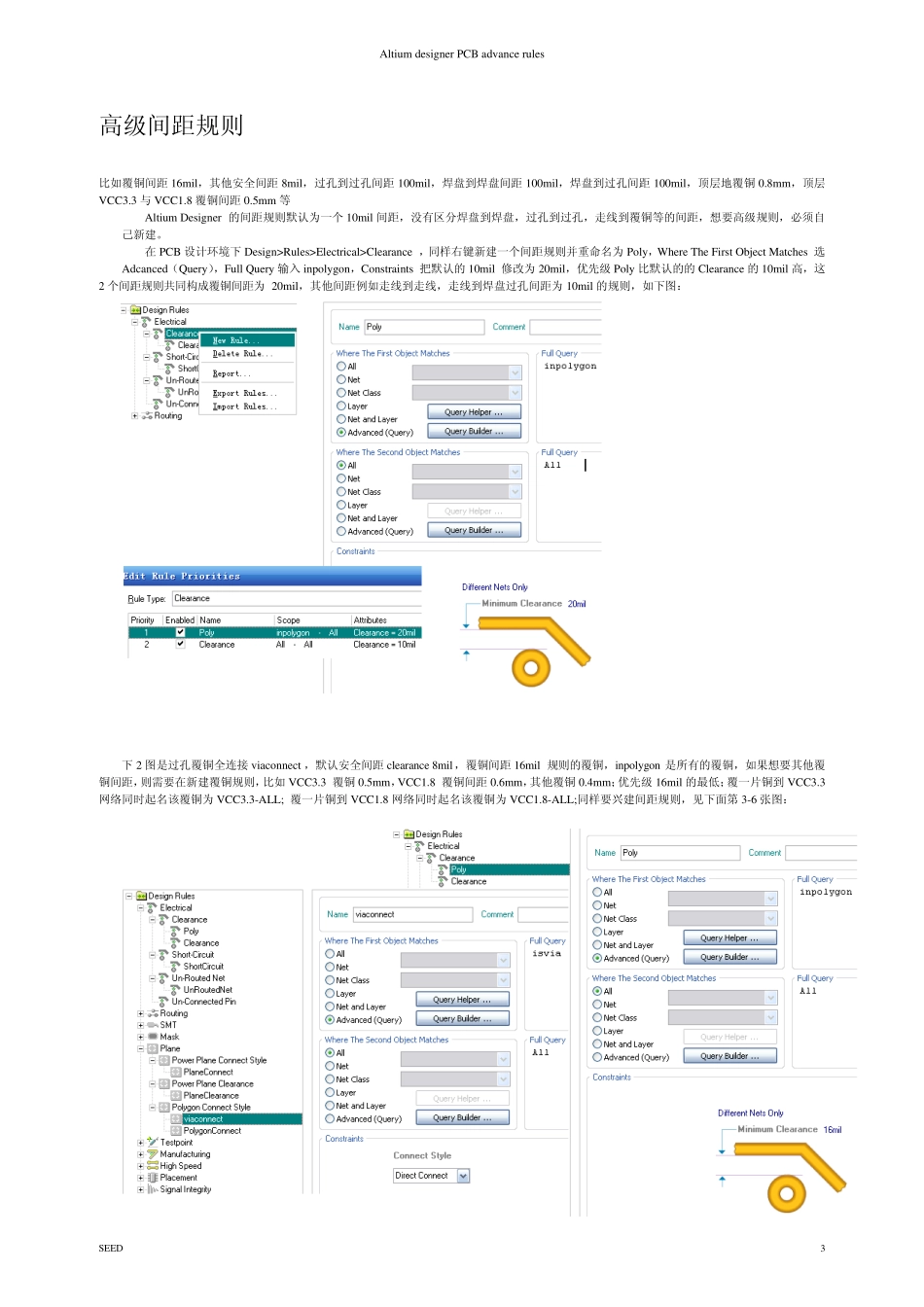

Altium designer PCB advance rules 覆铜高级连接方式 如过孔全连接，焊盘热焊盘连接；顶层GND 网络全连接，其他层热焊盘连接线宽0.3mm 在AD PCB 环境下，Design>Rules>Plane> Polygon Connect style ,点中Polygon Connect style，右键点击new rule --------------- 新建一个规则 点击新建的规则既选中该规则，在name 框中改变里面的内容即可修改该规则的名称，默认是PolygonConnect_1 ，现我们修改为GND-Via， 选项 Where The Frist Object Matches 选Advanced（Query），Full Query 输入IsVia（大小写随意），Connect Style 选 Direct Connect，其他默认设置，点击下边的priorities 把GND-Via规则优先级置最高，（1 为最高，2 次之… ）如下图： 回到PCB 设计环境下进行覆铜，覆铜网络选GND，覆好铜以后对于网络为GND 的Via（过孔）将为全覆铜的连接，而非默认的relief connect 方式（热焊盘方式），由于规则是对过孔的全连接覆铜，所以对于焊盘的覆铜是热焊盘方式连接方式，见下图（左）： 如果想过孔和焊盘多用热焊盘方式，那在Full Query 修改为 IsVia or Is pad ，更新下刚才的覆铜，地焊盘也全连接了，如上图（右）同样也可以Full Query为 Is pad ，InNet(‘GND’) , InNet('GND') And OnLayer( 'TopLayer'), InComponent( ' U1'),InComponent('U1') OR InComponent('U2') OR InComponent('U3') , innetclass('Power')等等… 1.InNet(‘GND’) 对于网络名为GND 的网络进行覆铜连接，覆铜连接规则采用InNet(‘GND’)的覆铜连接规则，注：InNet(‘X’),X 为PCB 中的网络名，Connect Style 可 全连接 或 热焊盘 或 无连接 方式；热焊盘方式还可设置2，4 连接，45 度，90 度和连接线宽，下面的也类同； 2.InNet('GND') And OnLayer('TopLayer')，对于位于TopLayer 层的GND 网络进行的覆铜采用该覆铜连接规则，OnLayer('X'),X为层名，层名称修改可通过Design>Layer Stack Manager,双击层名称修改。； 3.InComponent('U1')，对于元件 U1 的覆铜采用该覆铜连接规则，U1 上有个X 网络，同时覆铜的网络也为X，这样改规则才有效果，例如U1 上有个管脚连接到GND 网络，同时覆铜网络选GND，此时改规则才有效果；否则等于没有这个规则，与不建立规则效果一样； 4.InComponent('U1') OR InComponent('U2') OR InComponent('U3') 对于 元件 ...
