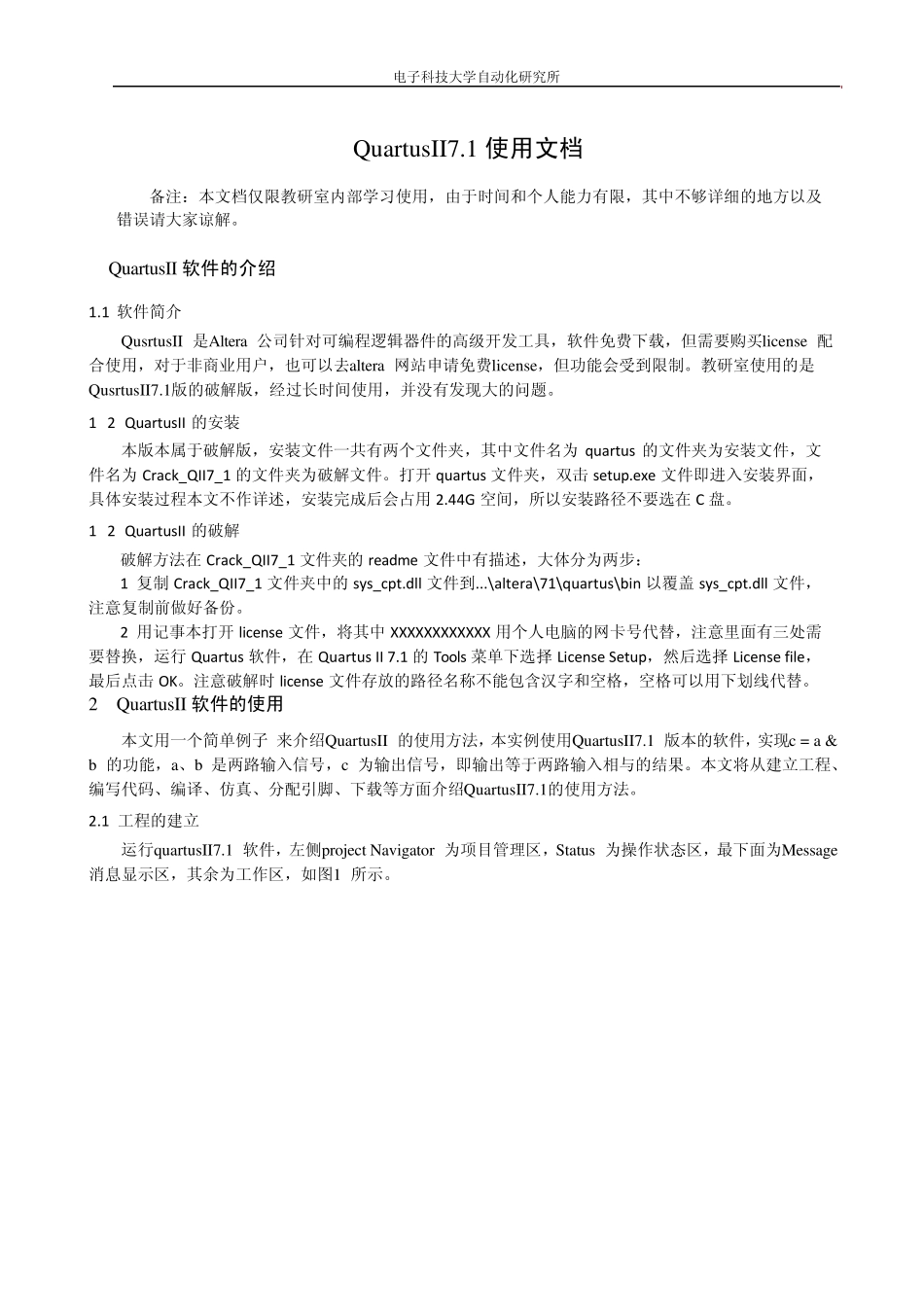

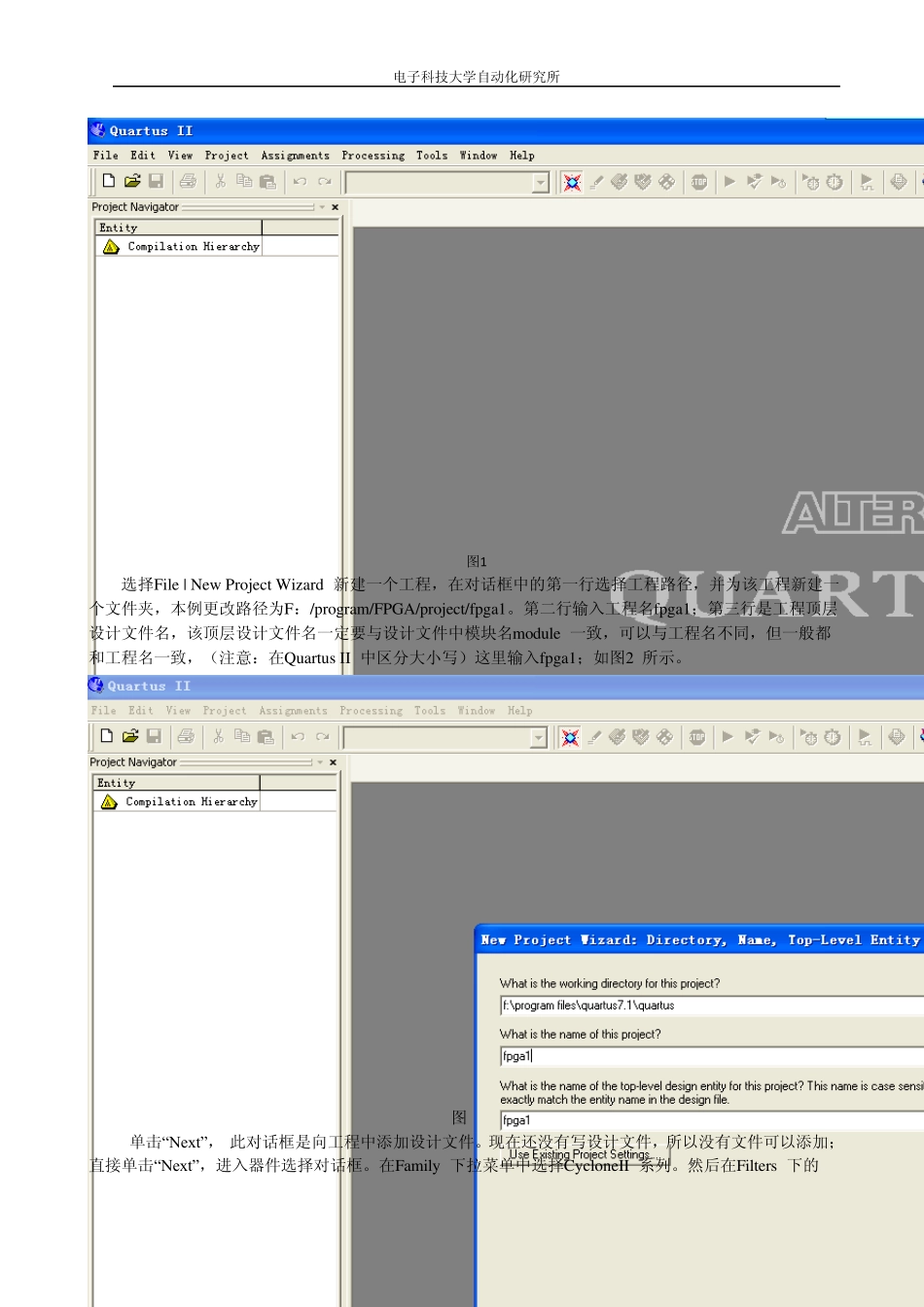

电子科技大学自动化研究所 Qu artu sII7.1 使用文档 备注：本文档仅限教研室内部学习使用，由于时间和个人能力有限，其中不够详细的地方以及错误请大家谅解。 1 Qu artu sII 软件的介绍 1.1 软件简介 Qu srtu sII 是Altera 公司针对可编程逻辑器件的高级开发工具，软件免费下载，但需要购买license 配合使用，对于非商业用户，也可以去altera 网站申请免费license，但功能会受到限制。教研室使用的是Qu srtu sII7.1版的破解版，经过长时间使用，并没有发现大的问题。 1.2 QuartusII 的安装 本版本属于破解版，安装文件一共有两个文件夹，其中文件名为 quartus 的文件夹为安装文件，文件名为 Crack_QII7_1 的文件夹为破解文件。打开 quartus 文件夹，双击 setup.exe 文件即进入安装界面，具体安装过程本文不作详述，安装完成后会占用 2.44G 空间，所以安装路径不要选在C 盘。 1.2 QuartusII 的破解 破解方法在Crack_QII7_1 文件夹的 readme 文件中有描述，大体分为两步： 1 复制 Crack_QII7_1 文件夹中的 sys_cpt.dll 文件到...\altera\71\quartus\bin 以覆盖sys_cpt.dll 文件，注意复制前做好备份。 2 用记事本打开 license 文件，将其中 XXXXXXXXXXXX 用个人电脑的网卡号代替，注意里面有三处需要替换，运行Quartus 软件，在Quartus II 7.1 的 Tools 菜单下选择License Setup，然后选择License file，最后点击 OK。注意破解时 license 文件存放的路径名称不能包含汉字和空格，空格可以用下划线代替。 2 Qu artu sII 软件的使用 本文用一个简单例子 来介绍Qu artu sII 的使用方法，本实例使用Qu artu sII7.1 版本的软件，实现c = a & b 的功能，a、b 是两路输入信号，c 为输出信号，即输出等于两路输入相与的结果。本文将从建立工程、编写代码、编译、仿真、分配引脚、下载等方面介绍Qu artu sII7.1的使用方法。 2.1 工程的建立 运行qu artu sII7.1 软件，左侧project Nav igator 为项目管理区，Statu s 为操作状态区，最下面为Message 消息显示区，其余为工作区，如图1 所示。电子科技大学自动化研究所 图1 选择File | New Project Wizard 新建一个工程，在对话框中的第一行选择工程路径，并为该工程新建一个文件夹，本例更改路径为F：/program/FPGA/project/fpga1。第二行输入工程名fpga1；第三行是工程顶层设计文件名，该顶层...
