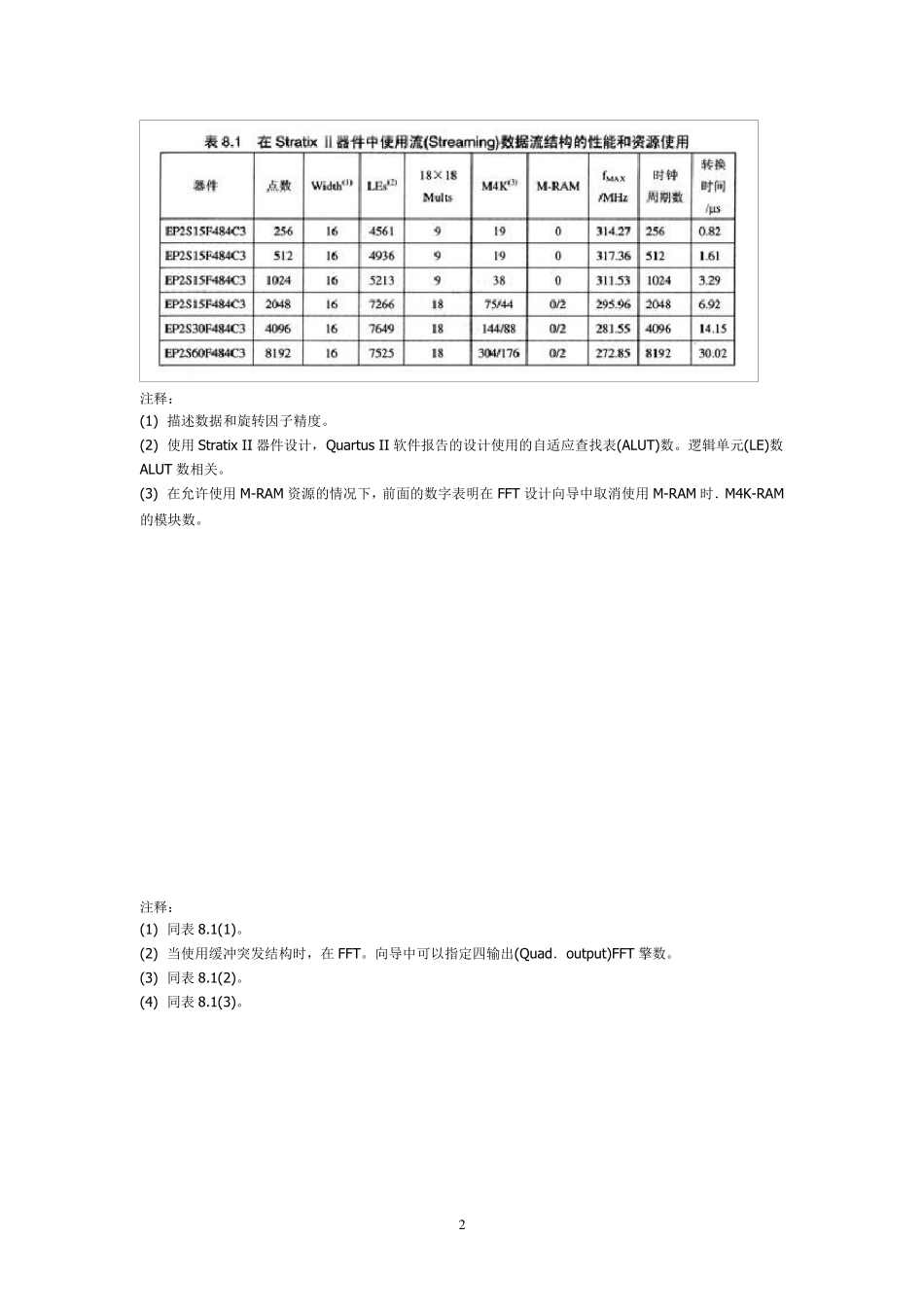

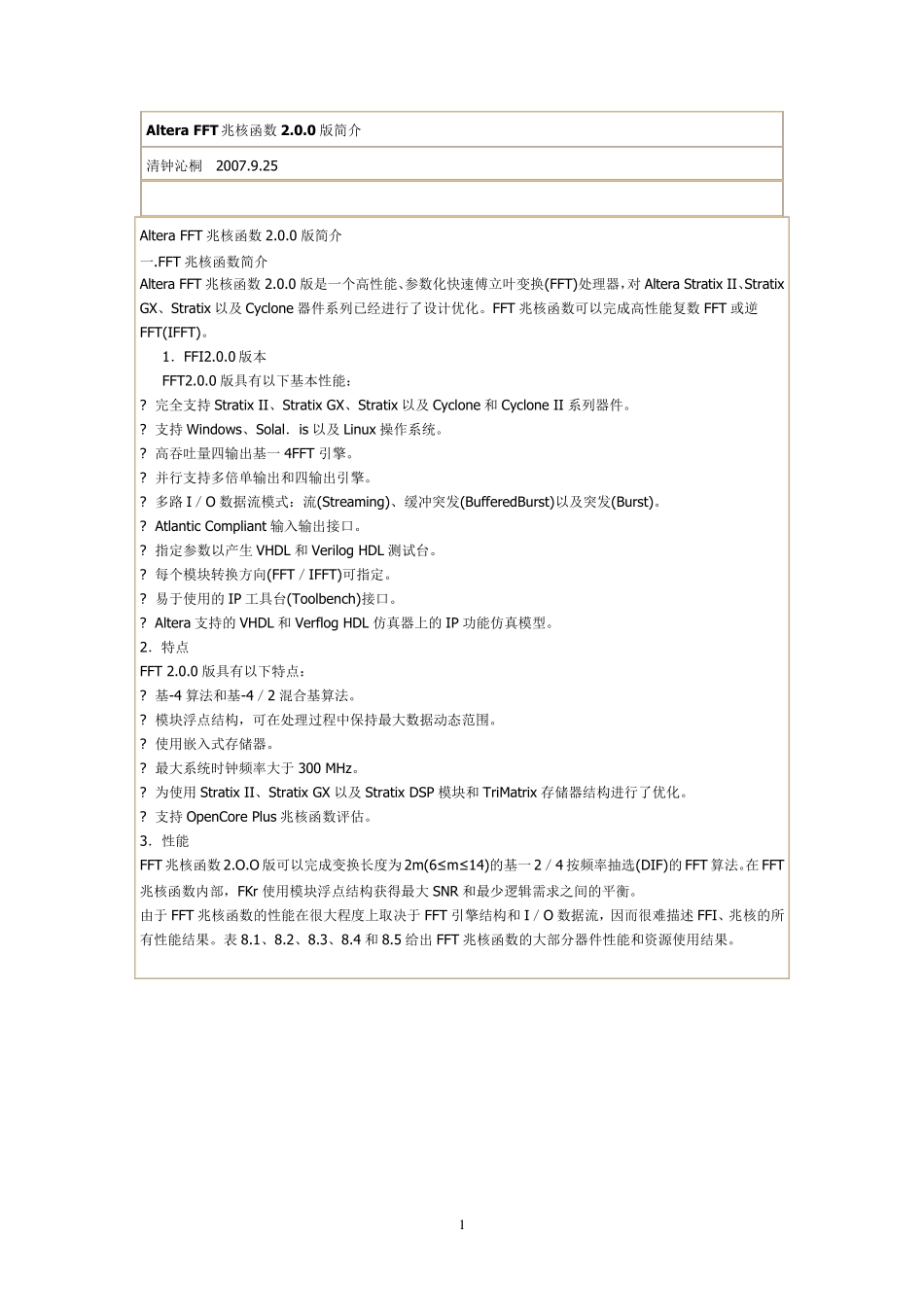

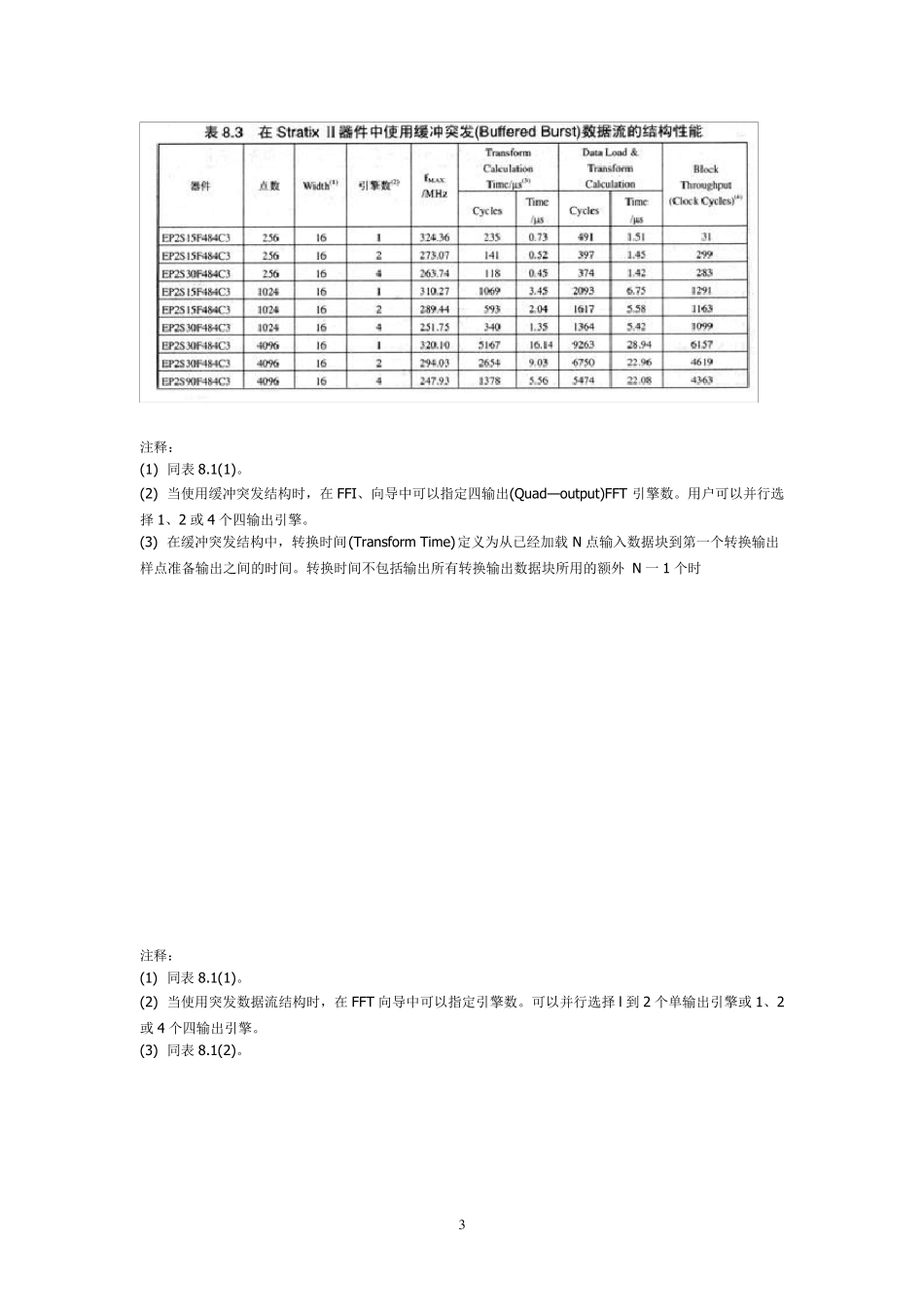

1 Altera FFT 兆核函数2.0.0 版简介 清钟沁桐 2007.9.25 Altera FFT 兆核函数2.0.0 版简介 一.FFT 兆核函数简介 Altera FFT 兆核函数2.0.0 版是一个高性能、参数化快速傅立叶变换(FFT)处理器，对 Altera Stratix II、Stratix GX、Stratix 以及 Cyclone 器件系列已经进行了设计优化。FFT 兆核函数可以完成高性能复数FFT 或逆FFT(IFFT)。 1．FFI2.0.0 版本 FFT2.0.0 版具有以下基本性能： ? 完全支持 Stratix II、Stratix GX、Stratix 以及 Cyclone 和 Cyclone II 系列器件。 ? 支持 Windows、Solal．is 以及 Linux 操作系统。 ? 高吞吐量四输出基一4FFT 引擎。 ? 并行支持多倍单输出和四输出引擎。 ? 多路 I／O 数据流模式：流(Streaming)、缓冲突发(BufferedBurst)以及突发(Burst)。 ? Atlantic Compliant 输入输出接口。 ? 指定参数以产生 VHDL 和 Verilog HDL 测试台。 ? 每个模块转换方向(FFT／IFFT)可指定。 ? 易于使用的 IP 工具台(Toolbench)接口。 ? Altera 支持的 VHDL 和 Verflog HDL 仿真器上的 IP 功能仿真模型。 2．特点 FFT 2.0.0 版具有以下特点： ? 基-4 算法和基-4／2 混合基算法。 ? 模块浮点结构，可在处理过程中保持最大数据动态范围。 ? 使用嵌入式存储器。 ? 最大系统时钟频率大于 300 MHz。 ? 为使用 Stratix II、Stratix GX 以及 Stratix DSP 模块和 TriMatrix 存储器结构进行了优化。 ? 支持 OpenCore Plus 兆核函数评估。 3．性能 FFT 兆核函数2.O.O 版可以完成变换长度为 2m(6≤ m≤ 14)的基一2／4 按频率抽选(DIF)的 FFT 算法。在 FFT兆核函数内部，FKr 使用模块浮点结构获得最大 SNR 和最少逻辑需求之间的平衡。 由于 FFT 兆核函数的性能在很大程度上取决于 FFT 引擎结构和 I／O 数据流，因而很难描述 FFI、兆核的所有性能结果。表 8.1、8.2、8.3、8.4 和 8.5 给出 FFT 兆核函数的大部分器件性能和资源使用结果。 2 注释： (1) 描述数据和旋转因子精度。 (2) 使用 Stratix II 器件设计，Quartus II 软件报告的设计使用的自适应查找表(ALUT)数。逻辑单元(LE)数ALUT 数相关。 (3) 在允许使用 M-RAM 资源的情况下，前面的数字表明在 FFT 设计向导中取消使用 M-RAM 时．M4K-RAM的模块数。 注释： (1) 同表 8.1(1)。 (2) 当使用缓冲突发结构时...
