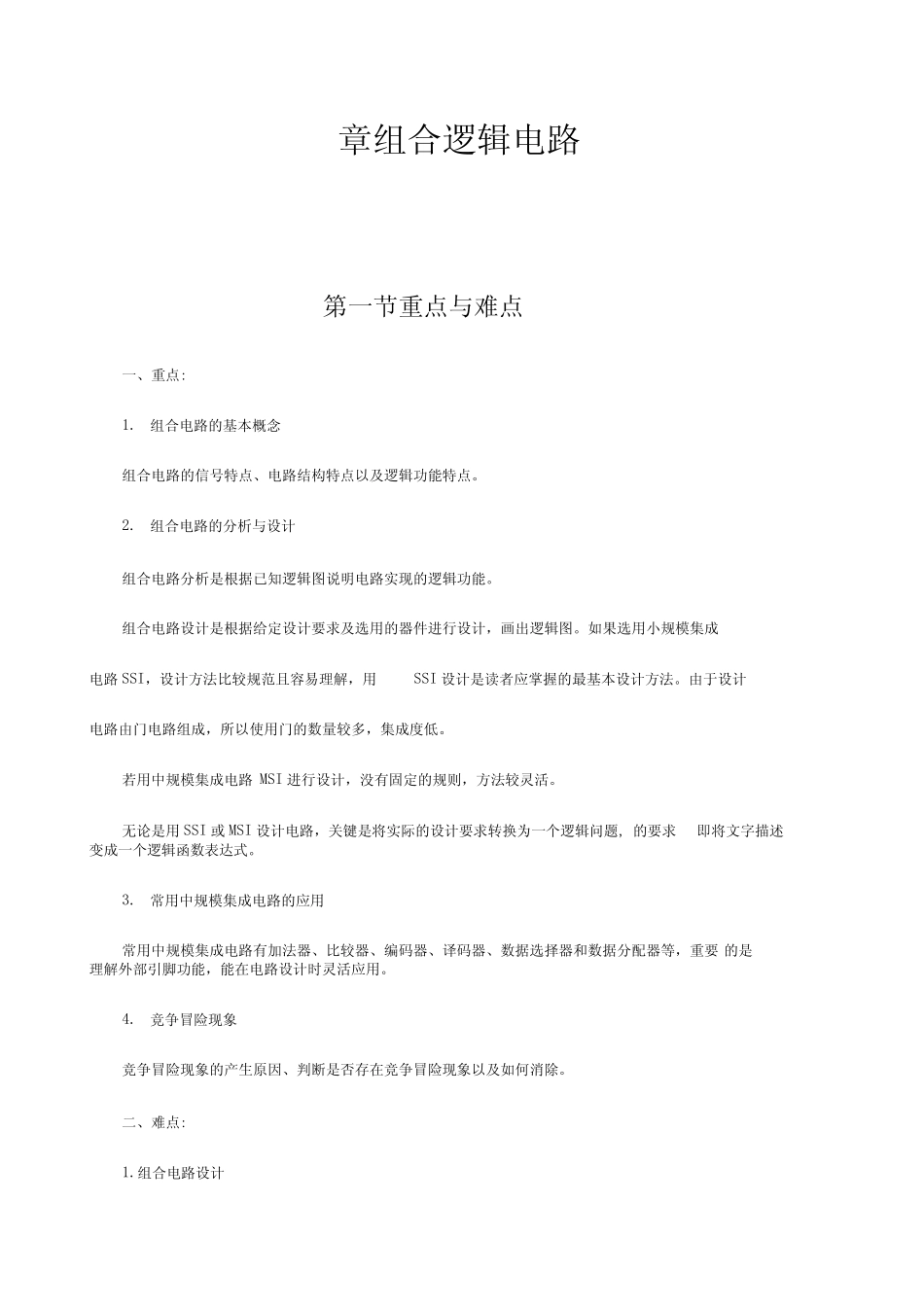

章 组 合 逻 辑 电 路 第 一 节 重 点 与 难 点 一 、 重 点 : 1. 组 合 电 路 的 基 本 概 念 组 合 电 路 的 信 号 特 点 、 电 路 结 构 特 点 以 及 逻 辑 功 能 特 点 。 2. 组 合 电 路 的 分 析 与 设 计 组 合 电 路 分 析 是 根 据 已 知 逻 辑 图 说 明 电 路 实 现 的 逻 辑 功 能 。 组 合 电 路 设 计 是 根 据 给 定 设 计 要 求 及 选 用 的 器 件 进 行 设 计 ， 画 出 逻 辑 图 。 如 果 选 用 小 规 模 集 成 电 路 SSI， 设 计 方 法 比 较 规 范 且 容 易 理 解 ， 用 SSI 设 计 是 读 者 应 掌 握 的 最 基 本 设 计 方 法 。 由 于 设 计 电 路 由 门 电 路 组 成 ， 所 以 使 用 门 的 数 量 较 多 ， 集 成 度 低 。 若 用 中 规 模 集 成 电 路 MSI 进 行 设 计 ， 没 有 固 定 的 规 则 ， 方 法 较 灵 活 。 无 论 是 用 SSI 或 MSI 设 计 电 路 ， 关 键 是 将 实 际 的 设 计 要 求 转 换 为 一 个 逻 辑 问 题 , 的 要 求变 成 一 个 逻 辑 函 数 表 达 式 。 3. 常 用 中 规 模 集 成 电 路 的 应 用 常 用 中 规 模 集 成 电 路 有 加 法 器 、 比 较 器 、 编 码 器 、 译 码 器 、 数 据 选 择 器 和 数 据 分 配 器 等 ， 重 要 的 是理 解 外 部 引 脚功 能 ， 能 在电 路 设 计 时灵 活 应 用 。 4. 竞争冒险现 象 竞争冒险现 象的 产生原因、 判断是 否存在竞争冒险现 象以 及 如 何消除。 二、 难 点 : 1.组 合 电 路 设 计 即将 文字描述 无 论 是 用 SSI 还 是 用 MSI 设 计 电 路 ， 首 先 碰 到 的 是 如 何 将 设 计 要 求 转 换 为 逻 辑 问 题 , 的 真 值 表 ， 这 一 步 既 是 重 点 又 是 难 点 。 总 结 解 决 这 一 难 点 的 方 法 如 下 : (1) 分 析 设 计 问 题 的 因 果 关 系 ， 分 别 确 定 输 入 变 量 、 输 出 变 量 的 个 数 及 其 名 称 。 (2) 定 义 逻 辑 变 量 0、 ...
