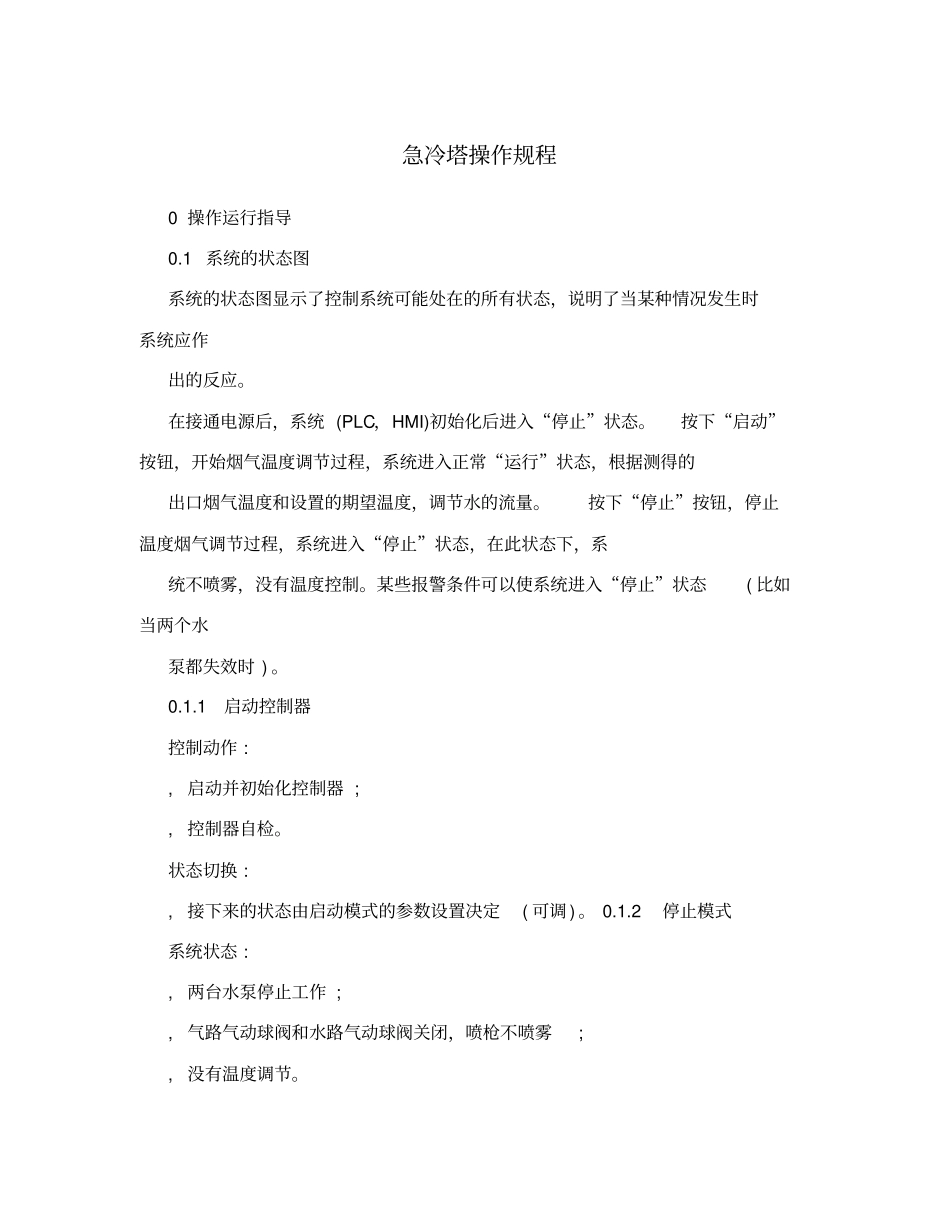

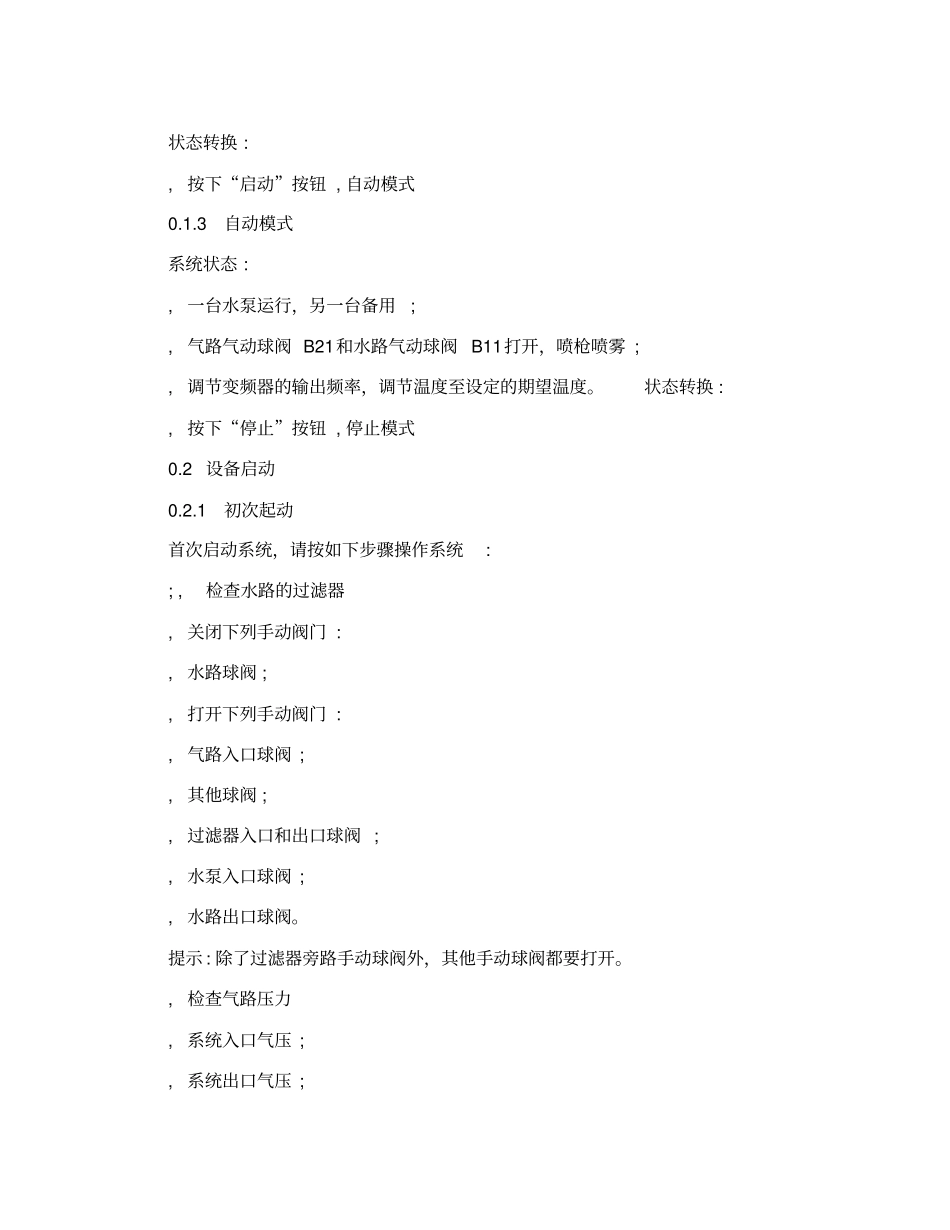

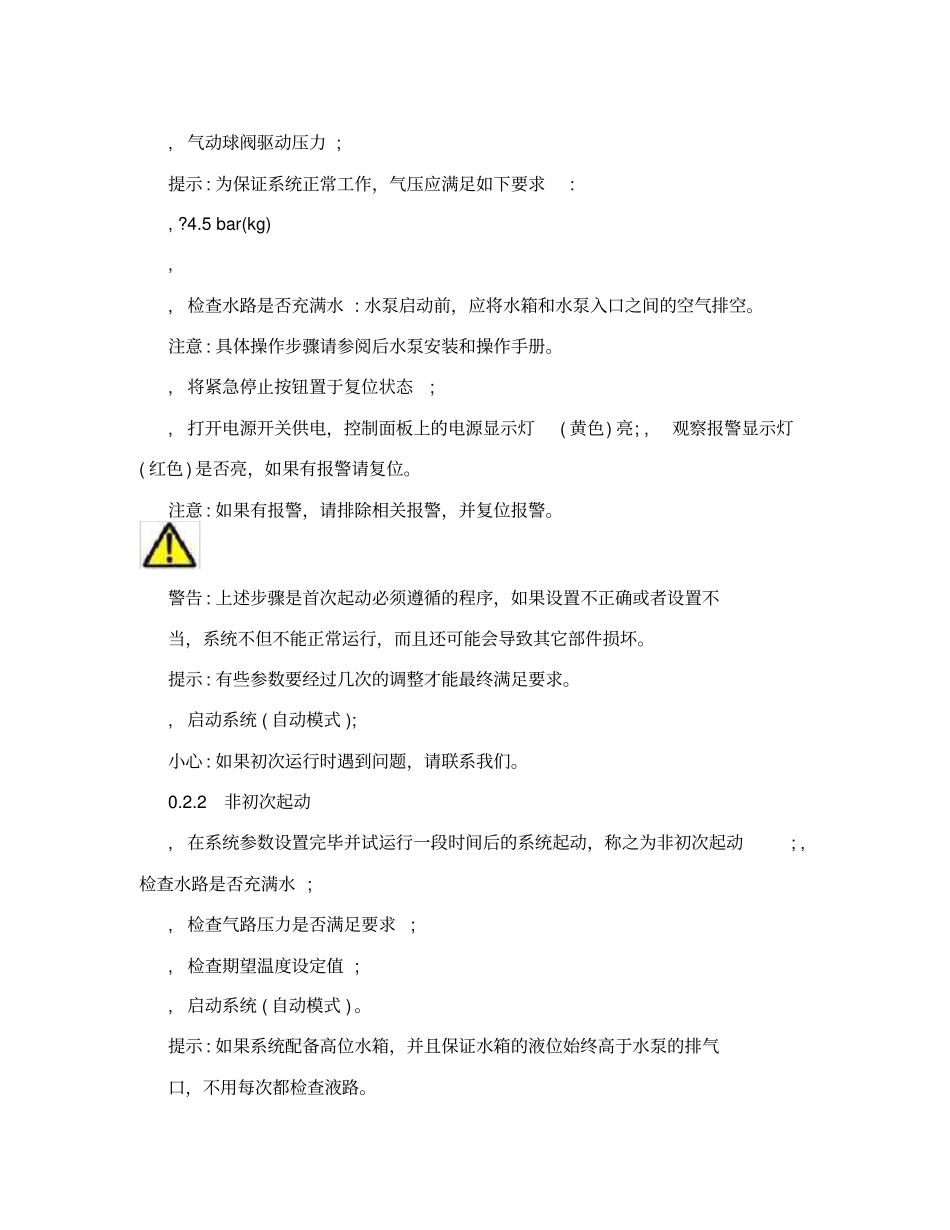

急冷塔操作规程0 操作运行指导0.1 系统的状态图系统的状态图显示了控制系统可能处在的所有状态，说明了当某种情况发生时系统应作出的反应。在接通电源后，系统 (PLC，HMI)初始化后进入“停止”状态。按下“启动”按钮，开始烟气温度调节过程，系统进入正常“运行”状态，根据测得的出口烟气温度和设置的期望温度，调节水的流量。按下“停止”按钮，停止温度烟气调节过程，系统进入“停止”状态，在此状态下，系统不喷雾，没有温度控制。某些报警条件可以使系统进入“停止”状态( 比如当两个水泵都失效时 ) 。0.1.1 启动控制器控制动作 : , 启动并初始化控制器 ; , 控制器自检。状态切换 : , 接下来的状态由启动模式的参数设置决定( 可调 ) 。 0.1.2 停止模式系统状态 : , 两台水泵停止工作 ; , 气路气动球阀和水路气动球阀关闭，喷枪不喷雾; , 没有温度调节。状态转换 : , 按下“启动”按钮 , 自动模式0.1.3 自动模式系统状态 : , 一台水泵运行，另一台备用; , 气路气动球阀 B21和水路气动球阀 B11打开，喷枪喷雾 ; , 调节变频器的输出频率，调节温度至设定的期望温度。状态转换 : , 按下“停止”按钮 , 停止模式0.2 设备启动0.2.1 初次起动首次启动系统，请按如下步骤操作系统: ; , 检查水路的过滤器, 关闭下列手动阀门 : , 水路球阀 ; , 打开下列手动阀门 : , 气路入口球阀 ; , 其他球阀 ; , 过滤器入口和出口球阀 ; , 水泵入口球阀 ; , 水路出口球阀。提示 : 除了过滤器旁路手动球阀外，其他手动球阀都要打开。, 检查气路压力, 系统入口气压 ; , 系统出口气压 ; , 气动球阀驱动压力 ; 提示 : 为保证系统正常工作，气压应满足如下要求: , ?4.5 bar(kg) , , 检查水路是否充满水 : 水泵启动前，应将水箱和水泵入口之间的空气排空。注意 : 具体操作步骤请参阅后水泵安装和操作手册。, 将紧急停止按钮置于复位状态; , 打开电源开关供电，控制面板上的电源显示灯( 黄色) 亮; , 观察报警显示灯( 红色 ) 是否亮，如果有报警请复位。注意 : 如果有报警，请排除相关报警，并复位报警。警告 : 上述步骤是首次起动必须遵循的程序，如果设置不正确或者设置不当，系统不但不能正常运行，而且还可能会导致其它部件损坏。提示 : 有些参数要经过几次的调整才能最终满足要求。, 启动系统 ( 自动模式 ); 小心 : 如果初次运行时遇到...
