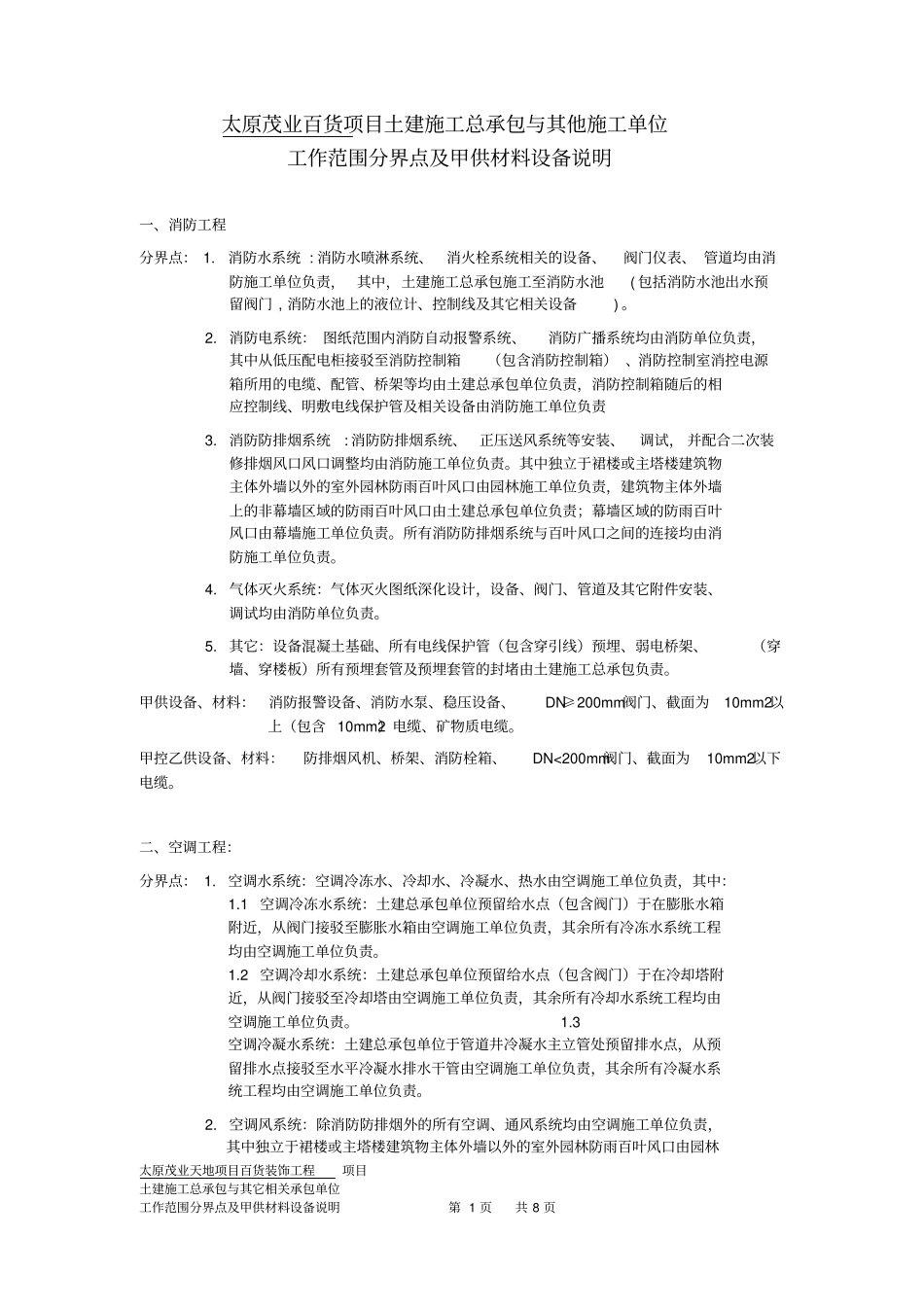

太原茂业天地项目百货装饰工程项目土建施工总承包与其它相关承包单位工作范围分界点及甲供材料设备说明第 1 页共 8 页太原茂业百货项目土建施工总承包与其他施工单位工作范围分界点及甲供材料设备说明一、消防工程分界点： 1. 消防水系统 : 消防水喷淋系统、消火栓系统相关的设备、阀门仪表、 管道均由消防施工单位负责， 其中，土建施工总承包施工至消防水池( 包括消防水池出水预留阀门 , 消防水池上的液位计、控制线及其它相关设备) 。2. 消防电系统： 图纸范围内消防自动报警系统、消防广播系统均由消防单位负责，其中从低压配电柜接驳至消防控制箱（包含消防控制箱） 、消防控制室消控电源箱所用的电缆、配管、桥架等均由土建总承包单位负责，消防控制箱随后的相应控制线、明敷电线保护管及相关设备由消防施工单位负责3. 消防防排烟系统: 消防防排烟系统、正压送风系统等安装、调试， 并配合二次装修排烟风口风口调整均由消防施工单位负责。其中独立于裙楼或主塔楼建筑物主体外墙以外的室外园林防雨百叶风口由园林施工单位负责，建筑物主体外墙上的非幕墙区域的防雨百叶风口由土建总承包单位负责；幕墙区域的防雨百叶风口由幕墙施工单位负责。所有消防防排烟系统与百叶风口之间的连接均由消防施工单位负责。4. 气体灭火系统：气体灭火图纸深化设计，设备、阀门、管道及其它附件安装、调试均由消防单位负责。5. 其它：设备混凝土基础、所有电线保护管（包含穿引线）预埋、弱电桥架、（穿墙、穿楼板）所有预埋套管及预埋套管的封堵由土建施工总承包负责。甲供设备、材料：消防报警设备、消防水泵、稳压设备、DN≥200mm阀门、截面为10mm2以上（包含 10mm2）电缆、矿物质电缆。甲控乙供设备、材料：防排烟风机、桥架、消防栓箱、DN<200mm阀门、截面为10mm2以下电缆。二、空调工程：分界点： 1. 空调水系统：空调冷冻水、冷却水、冷凝水、热水由空调施工单位负责，其中：1.1 空调冷冻水系统：土建总承包单位预留给水点（包含阀门）于在膨胀水箱附近，从阀门接驳至膨胀水箱由空调施工单位负责，其余所有冷冻水系统工程均由空调施工单位负责。1.2 空调冷却水系统：土建总承包单位预留给水点（包含阀门）于在冷却塔附近，从阀门接驳至冷却塔由空调施工单位负责，其余所有冷却水系统工程均由空调施工单位负责。 1.3空调冷凝水系统：土建总承包单位于管道井冷凝水主立管处预留排水点，从预留排水点接驳至水平冷凝水排水干管...
