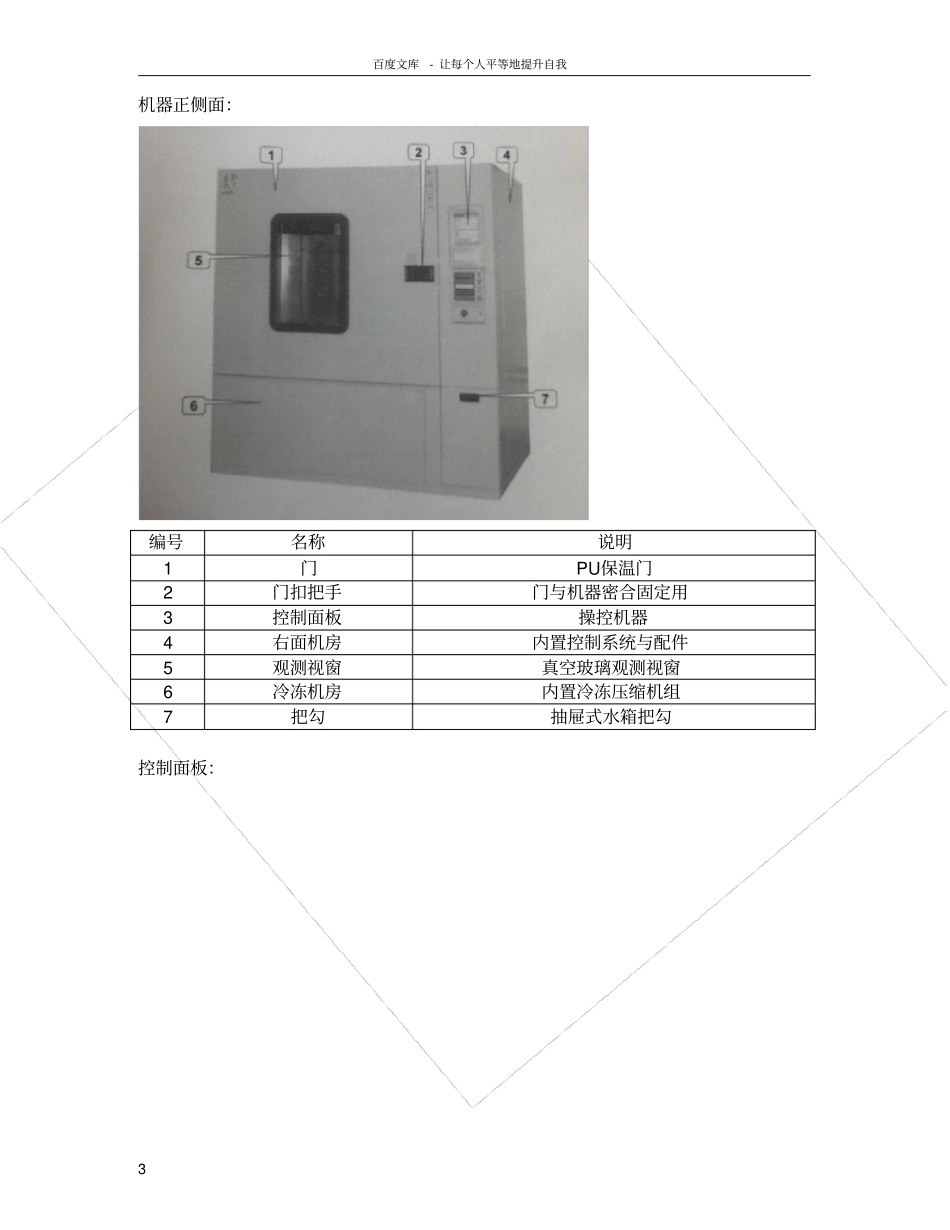

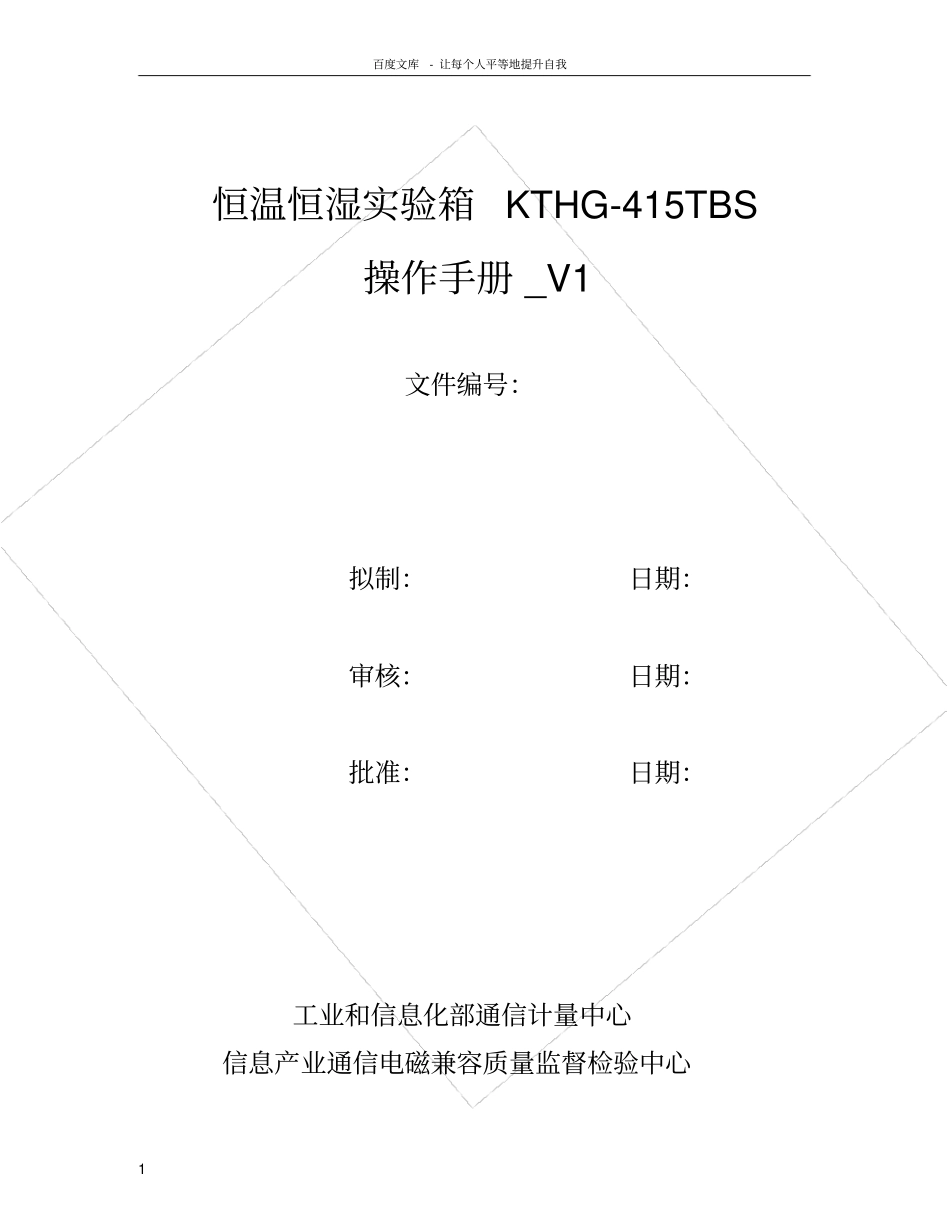

百度文库- 让每个人平等地提升自我1 恒温恒湿实验箱 KTHG-415TBS 操作手册 _V1文件编号：拟制：日期：审核：日期：批准：日期：工业和信息化部通信计量中心信息产业通信电磁兼容质量监督检验中心百度文库- 让每个人平等地提升自我2 1. 介绍恒温恒湿实验箱 KTHG-415TBS为庆声科技股份有限公司制造。 功能是测试产品在高温高湿严酷环境下的性能。测试标准: IEC 60068-2-78, GB/T , YD/T1539-2006。2. 硬件组成恒温恒湿实验箱 KTHG-415TBS为一体机，外观如下。百度文库- 让每个人平等地提升自我3 机器正侧面：编号名称说明1 门PU保温门2 门扣把手门与机器密合固定用3 控制面板操控机器4 右面机房内置控制系统与配件5 观测视窗真空玻璃观测视窗6 冷冻机房内置冷冻压缩机组7 把勾抽屉式水箱把勾控制面板：百度文库- 让每个人平等地提升自我4 编号名称说明1 状态指示灯各运转状态指示2 控制器微电脑可程式控制器3 高温保护器设定测试区内温度上限4 故障归复键故障状况接触后归复用5 视窗照明灯钮观测视窗照明灯开关6 电源开关控制面板电源开关7 紧急开关钮紧急停止按钮8 USB介面插座用于程式的存取，及记录曲线资料储存测试区（一）百度文库- 让每个人平等地提升自我5 编号名称说明1 迫紧用于实验区与门之间的密合作用2 感知器组请参阅测试区（二）3 出风口格栅可调式风循环出风口4 测试孔供客户于测试区与外界通道用5 排水口供箱内积水予以排水6 回风口测试区风循环入口7 栅盘钩片组请参阅测试区（二）测试区（二）百度文库- 让每个人平等地提升自我6 编号名称说明1 温度感知器 1 供高温保护器感测测试区温度用2 栅盘放置测试品用3 温度感知器 2 感测测试区温度用4 栅盘架支撑栅盘用5 湿度感知器感测测试区湿度用6 湿度水槽共湿度感知器上的棉布吸水用7 栅盘钩片固定栅盘用3 基本操作3.1 打开仪器电源总开关，仪器上的电源指示灯亮起；百度文库- 让每个人平等地提升自我7 3.2 按前面板上的 POWER键，开启仪器；按控制面饭中的“精灵”键进行仪器的温度、湿度的设置；百度文库- 让每个人平等地提升自我8 温度或湿度设置好后，按“回车”键输入（设置时间时，小时与分钟是分开设置的），点击 NEXT进入保存界面保存后将退回原始界面；3.5 之后点击“运转”键开始运行；百度文库- 让每个人平等地提升自我9 3.6 测试结束后，按“停止”键停止，按POWER键关机，最后关掉仪器总开关。4...
