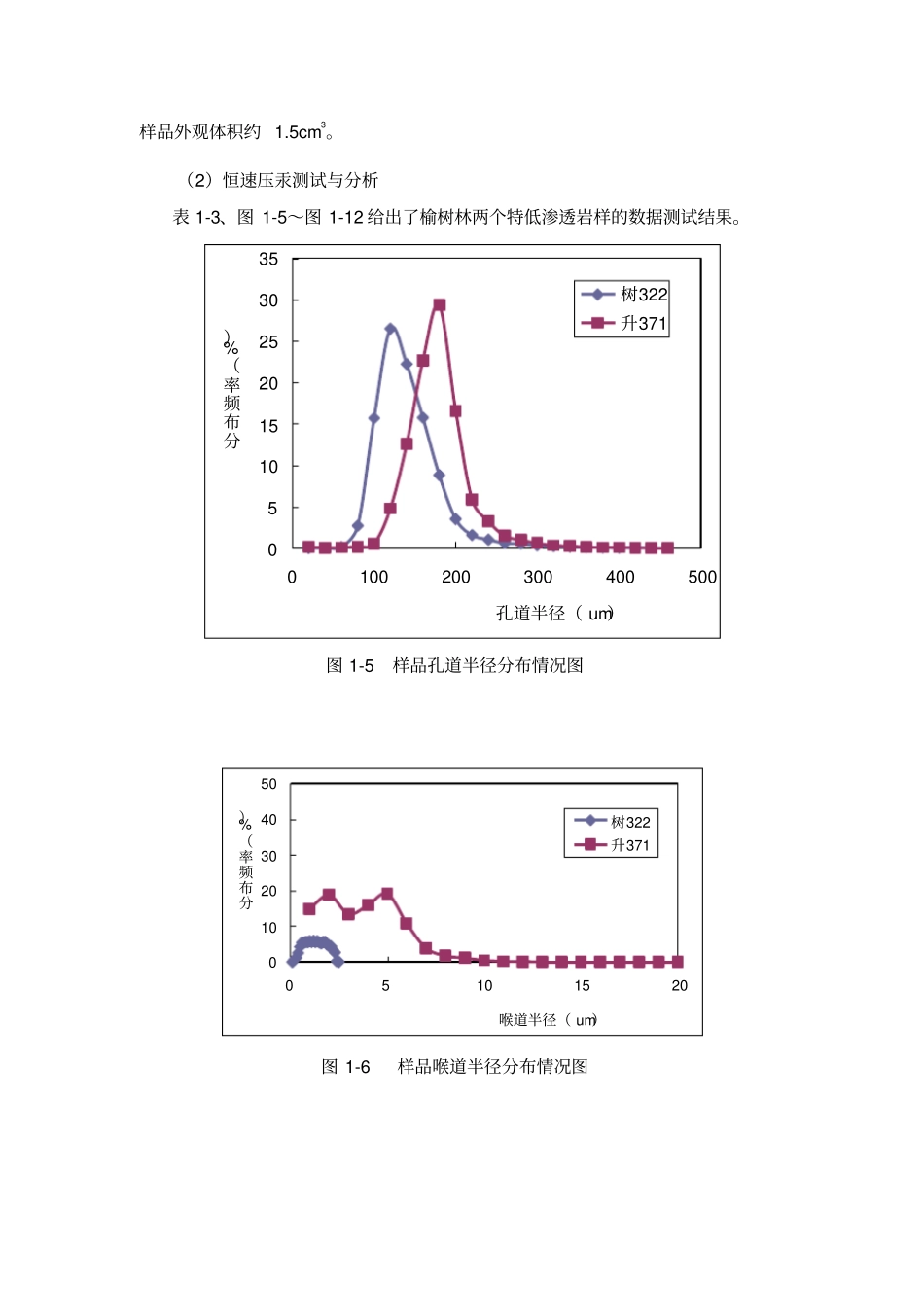

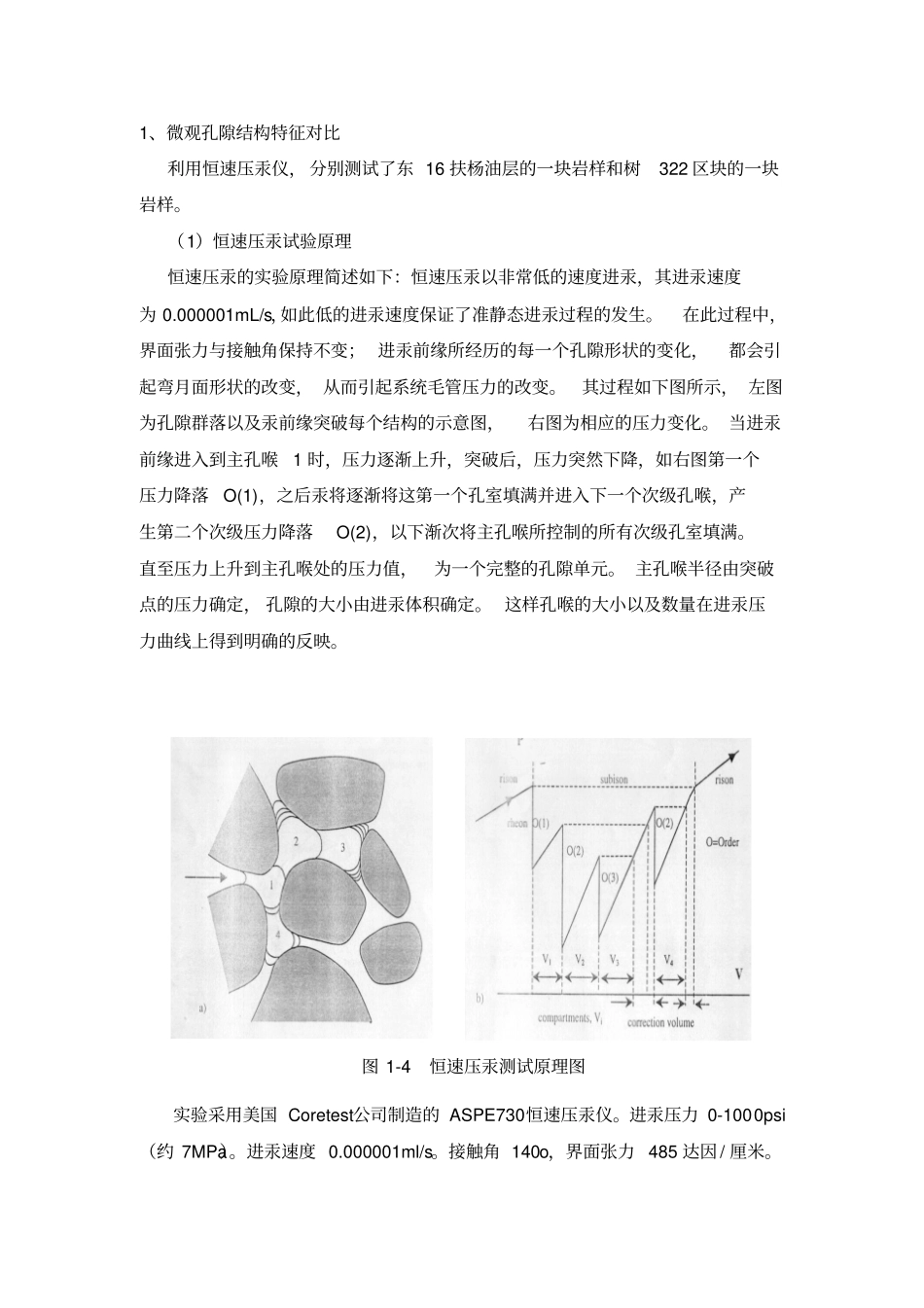

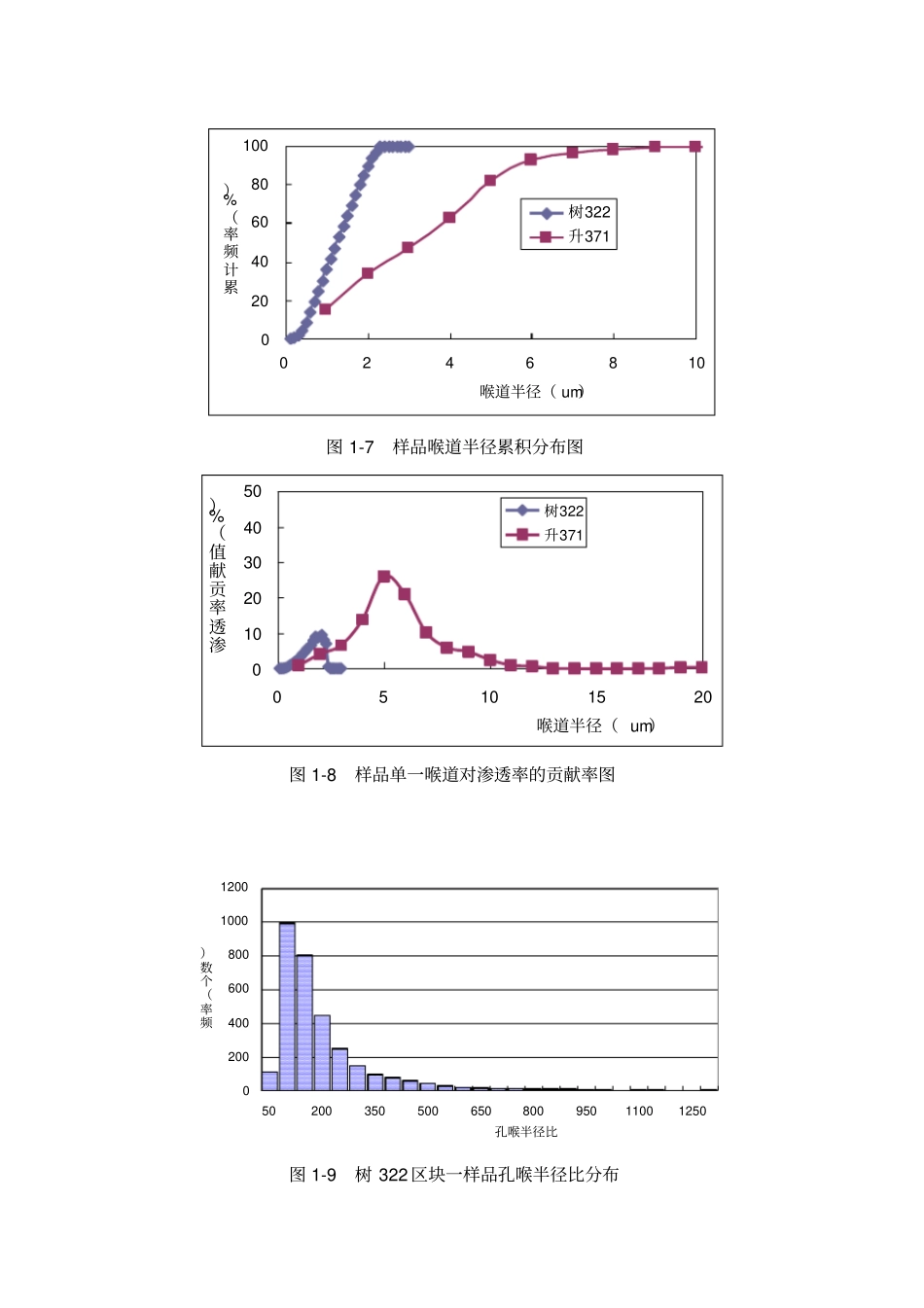

1、微观孔隙结构特征对比利用恒速压汞仪， 分别测试了东 16 扶杨油层的一块岩样和树322 区块的一块岩样。（1）恒速压汞试验原理恒速压汞的实验原理简述如下：恒速压汞以非常低的速度进汞，其进汞速度为 0.000001mL/s，如此低的进汞速度保证了准静态进汞过程的发生。在此过程中，界面张力与接触角保持不变； 进汞前缘所经历的每一个孔隙形状的变化，都会引起弯月面形状的改变， 从而引起系统毛管压力的改变。其过程如下图所示， 左图为孔隙群落以及汞前缘突破每个结构的示意图，右图为相应的压力变化。 当进汞前缘进入到主孔喉1 时，压力逐渐上升，突破后，压力突然下降，如右图第一个压力降落O(1)，之后汞将逐渐将这第一个孔室填满并进入下一个次级孔喉，产生第二个次级压力降落O(2)，以下渐次将主孔喉所控制的所有次级孔室填满。直至压力上升到主孔喉处的压力值，为一个完整的孔隙单元。 主孔喉半径由突破点的压力确定， 孔隙的大小由进汞体积确定。 这样孔喉的大小以及数量在进汞压力曲线上得到明确的反映。图 1-4 恒速压汞测试原理图实验采用美国 Coretest公司制造的 ASPE730恒速压汞仪。进汞压力 0-1000psi（约 7MPa）。进汞速度 0.000001ml/s。接触角 140o，界面张力 485 达因 / 厘米。样品外观体积约 1.5cm3。（2）恒速压汞测试与分析表 1-3、图 1-5～图 1-12 给出了榆树林两个特低渗透岩样的数据测试结果。051015202530350100200300400500孔道半径（ um）分布频率（%）树322升371图 1-5 样品孔道半径分布情况图0102030405005101520喉道半径（ um）分布频率（%）树322升371图 1-6 样品喉道半径分布情况图0204060801000246810喉道半径（ um）累计频率（%）树322升371图 1-7 样品喉道半径累积分布图0102030405005101520喉道半径（ um）渗透率贡献值（%）树322升371图 1-8 样品单一喉道对渗透率的贡献率图0200400600800100012005020035050065080095011001250孔喉半径比频率（个数）图 1-9 树 322 区块一样品孔喉半径比分布0200400600800100012001400160035140245350455560665770孔喉半径比频率（个数）图 1-10 东 16 区块一样品孔喉半径比分布11010010000102030405060708090100Sw (%PV)毛管压力(psia)总毛管压力曲线喉道毛管压力曲线孔隙毛管压力曲线图 1-11 树 322 区块一样品毛管压力曲线0.111010010000102030405060708090100Sw (%PV)毛管压力(psia)总毛管压力曲线喉道毛管压力曲线...
