五山线-线路专业监理实施细则okVIP免费

五山线-线路专业监理实施细则ok_第1页
1/66

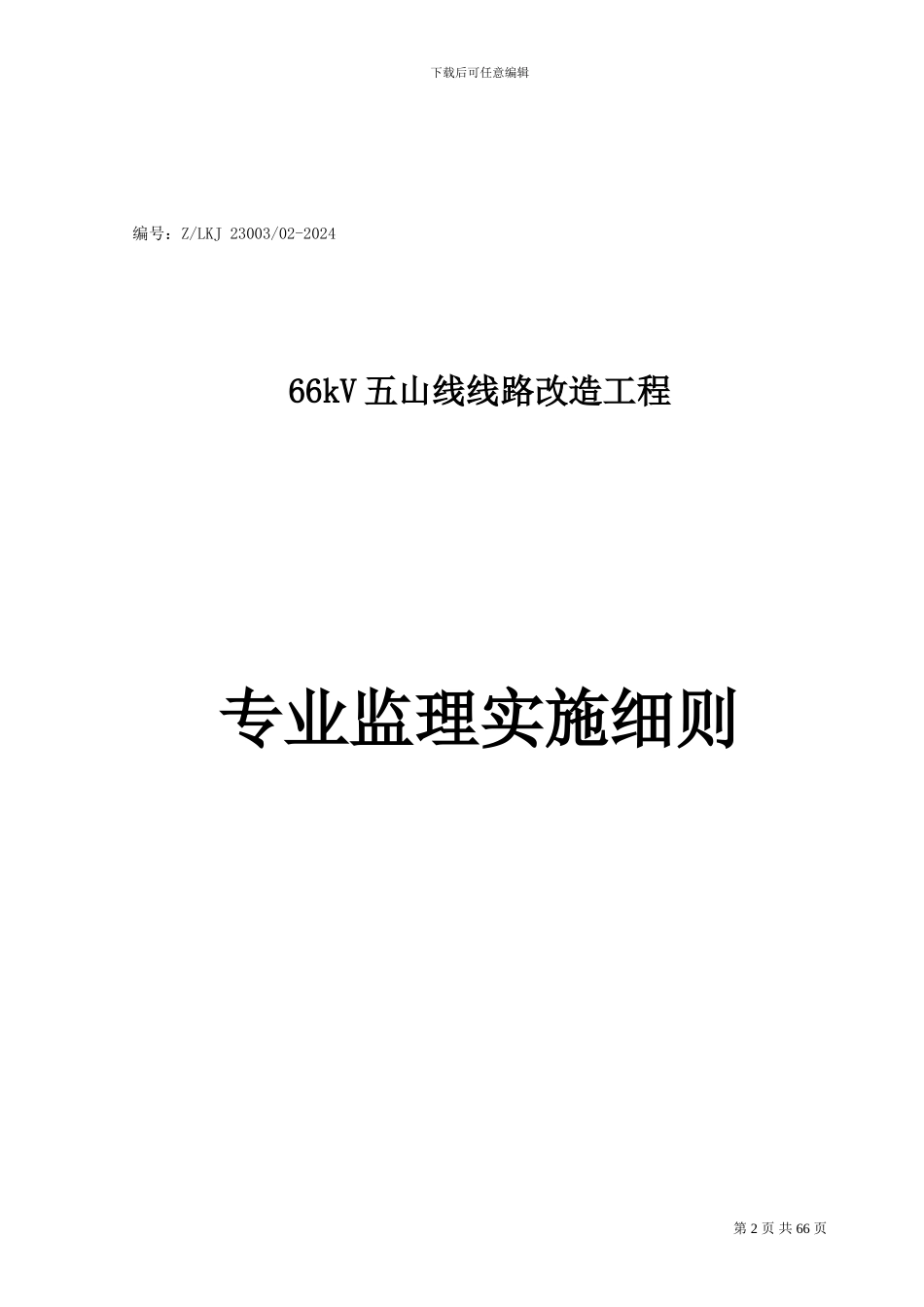

五山线-线路专业监理实施细则ok_第2页
2/66

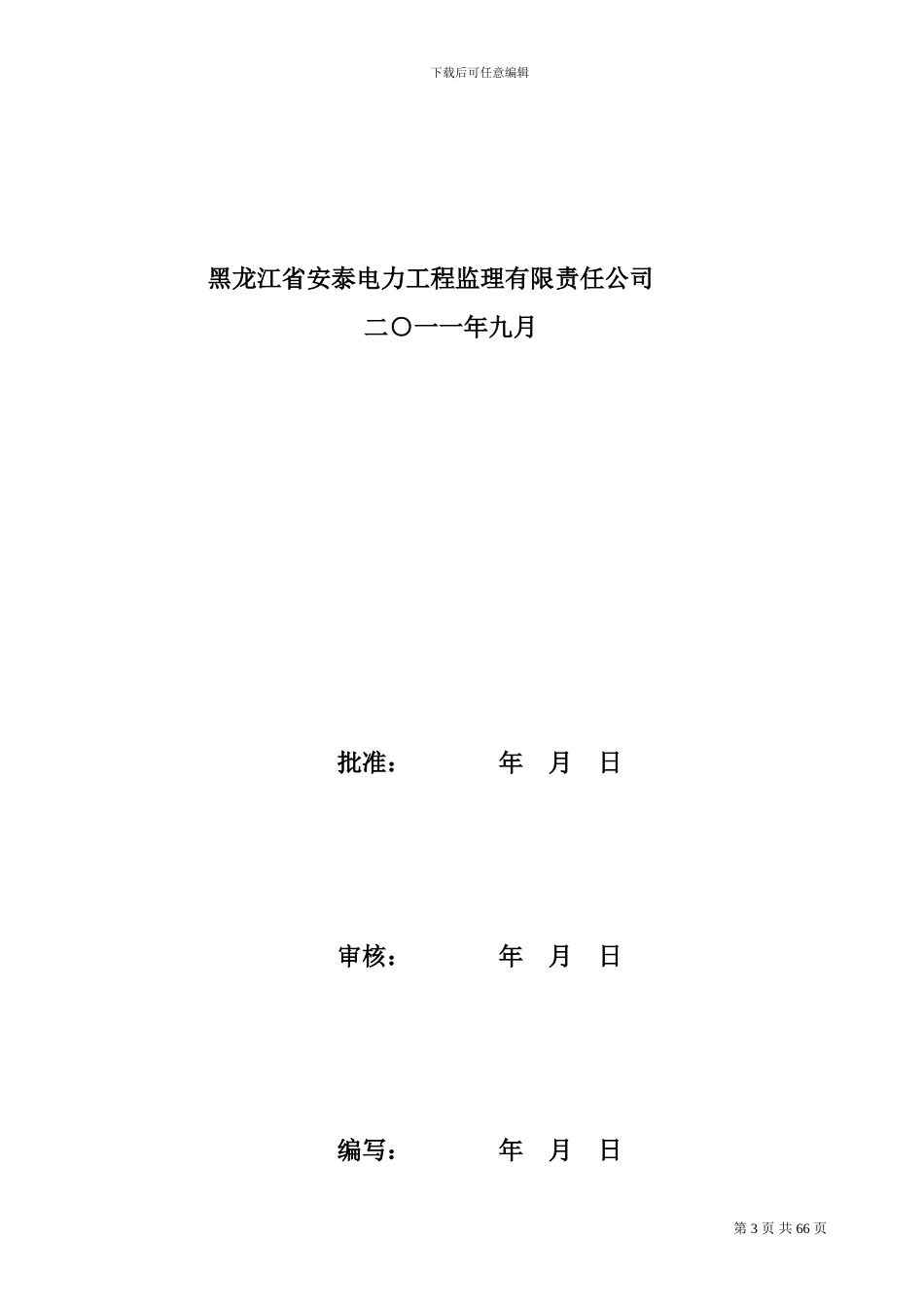

五山线-线路专业监理实施细则ok_第3页
3/66
下载后可任意编辑编号:Z/LKJ 23003/02-2024 66kV 五山线线路改造工程专业监理实施细则第 2 页 共 66 页下载后可任意编辑黑龙江省安泰电力工程监理有限责任公司二○一一年九月批准: 年 月 日审核: 年 月 日编写: 年 月 日第 3 页 共 66 页下载后可任意编辑目 次1 工程概况及特点1.1 工程概况1.2 工程特点2 编制依据3 监理目标3.1 质量控制目标3.2 进度控制目标3.3 造价控制目标4 监理工作流程及重点工作4.1 质量控制的流程及重点工作4.2 进度控制的重点工作4.3 造价控制的重点工作5 监理工作内容、措施、方法5.1 作业人员及资格的控制5.2 装置性材料的控制5.3 施工机具、检测、计量器具的控制·5.4 作业方案(措施)的控制5.5 作业过程的控制5.6 作业环境的控制6 质量控制标准附件 1:现场监理工作流程图 附件 2:W、H、S 点设置第 4 页 共 66 页下载后可任意编辑附件 3:有关监理过程控制、检查、记录表1 工程概况及特点 1.1 五常至山河 66kV 输电线路改造工程;起自 220kV 五常一次变电站,经杜家镇,止于 66kV 山农变电所;改造线路全长 24.4 公里,共有杆塔 119 基,导线采纳 LGJ-240∕30 及 LGJ-150/25 型钢芯铝绞线,地线 OPGW-24B1-50 型复合地线光缆,绝缘子采纳 FXBW4-110/70 及 FXBW4-66/70 绝缘子1.2 本工程参建单位项目法人:毕久权建设管理单位:五常市电业局设计单位:牡丹江国瑞电力设计有限公司监理单位:黑龙江省安泰电力工程监理有限责任公司施工单位:绥化远博电力有限责任公司1.3 工程量1)基础形式一览表基础类别序号基础型式地脚螺栓经济指标使用基数混凝土强度钢材(kg)混凝土(m3)台阶基础1ZGu4CM24344.713.7647C202SJ1CM36663.631.014C203SJ3CM481065.638.001C204SJ4CM481507.966.431C205ZS2CM20318.413.624C206JJ1CM27380.613.767C207JJ2CM30640.218.352C208FGuCM36707.934.223C20合计69 基2)工程材料一览表第 5 页 共 66 页下载后可任意编辑序号项目单位全线1导线耗用量吨/公里3.862OPGW 架空光缆耗用量米/公里10503杆塔钢材耗用量吨/公里7.154基础混凝土耗用量M3/公里48.95合成绝缘子耗用量支/公里336基础钢材耗用量吨/公里1.1827接地钢材耗用量吨/公里0.283(1)出线:220kV 五常一次变间隔架空线出线。出线间隔为 220kV 五常一次变电所 66kV 侧西侧起第三和第五间隔。具体情况请看图(图号:S1119S-A0101-06)。(2)...
