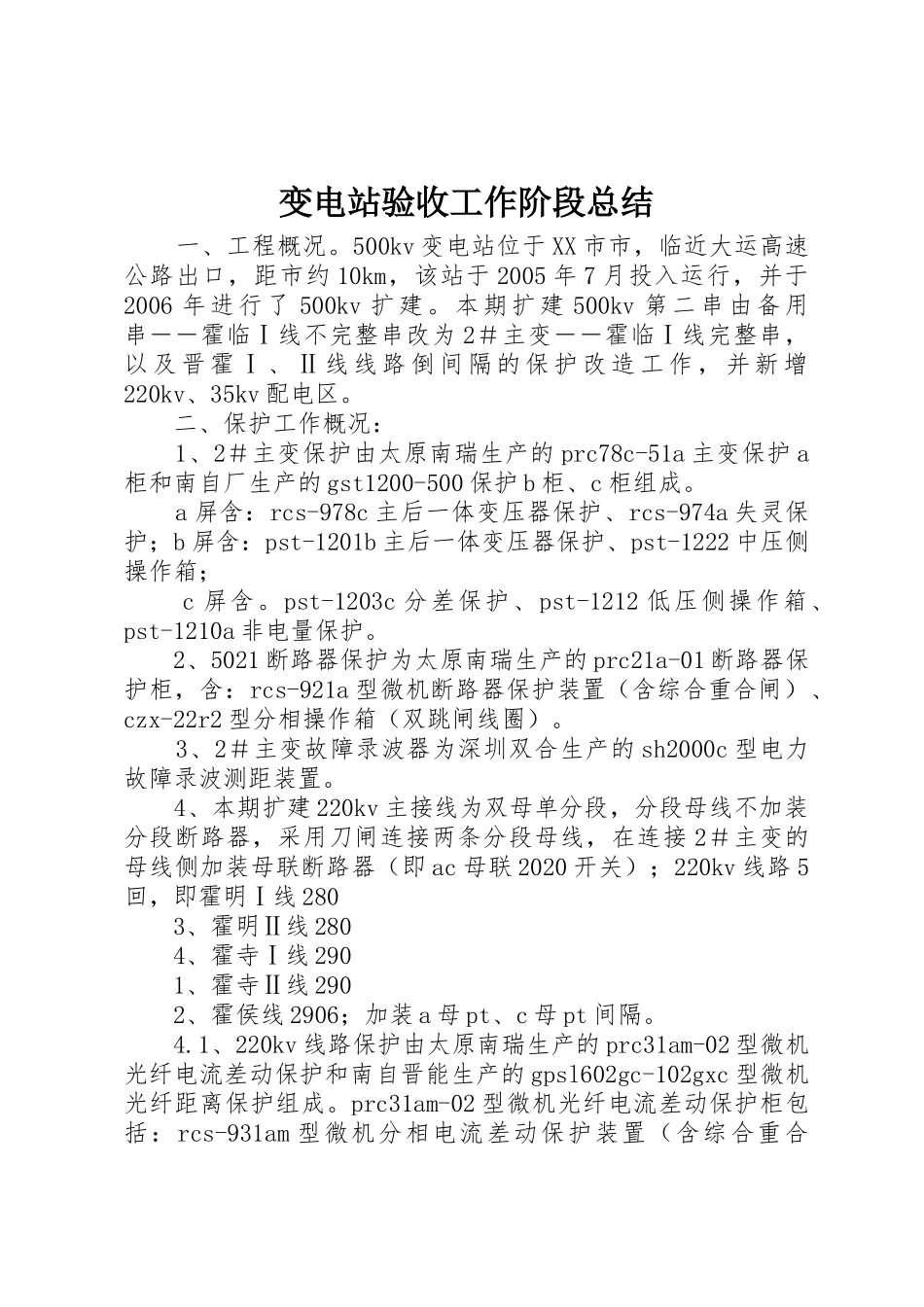

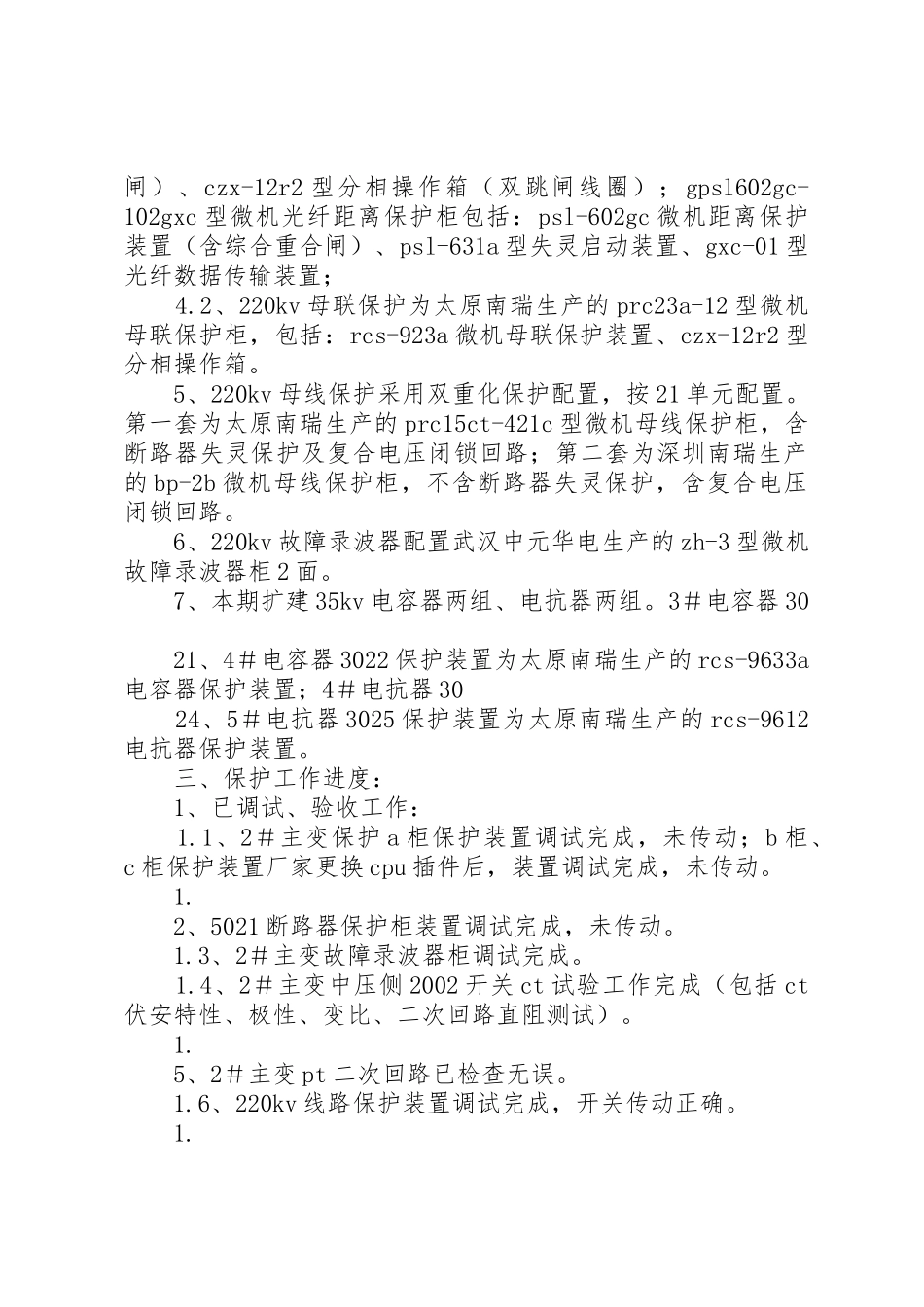

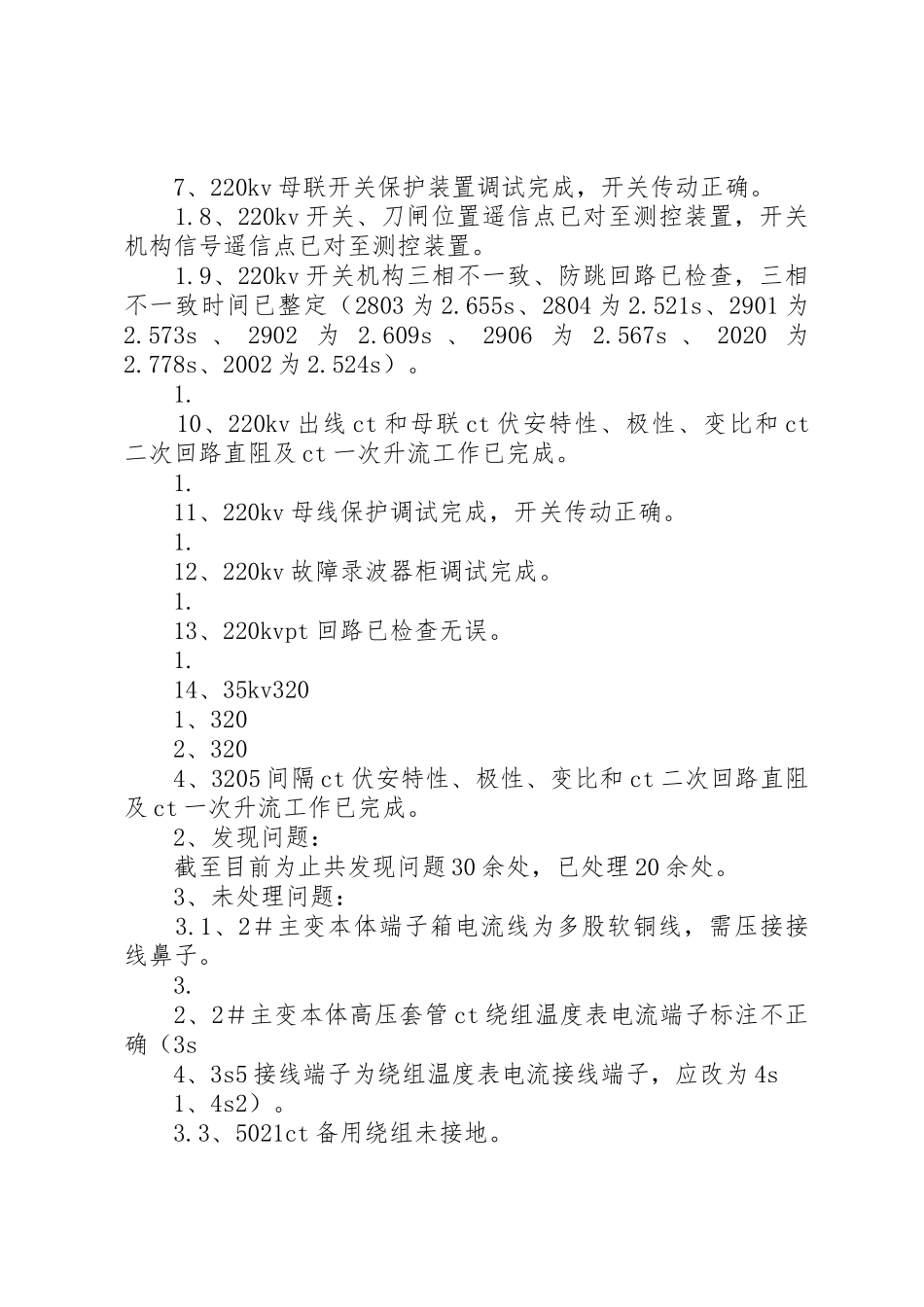

变电站验收工作阶段总结 一、工程概况。500kv 变电站位于 XX 市市，临近大运高速公路出口，距市约 10km，该站于 2005 年 7 月投入运行，并于2006 年进行了 500kv 扩建。本期扩建 500kv 第二串由备用串――霍临Ⅰ线不完整串改为 2＃主变――霍临Ⅰ线完整串，以 及 晋 霍 Ⅰ 、 Ⅱ 线 线 路 倒 间 隔 的 保 护 改 造 工 作 ， 并 新 增220kv、35kv 配电区。 二、保护工作概况： 1、2＃主变保护由太原南瑞生产的 prc78c-51a 主变保护 a柜和南自厂生产的 gst1200-500 保护 b 柜、c 柜组成。 a 屏含：rcs-978c 主后一体变压器保护、rcs-974a 失灵保护；b 屏含：pst-1201b 主后一体变压器保护、pst-1222 中压侧操作箱； c 屏含。pst-1203c 分差保护、pst-1212 低压侧操作箱、pst-1210a 非电量保护。 2、5021 断路器保护为太原南瑞生产的 prc21a-01 断路器保护柜，含：rcs-921a 型微机断路器保护装置（含综合重合闸）、czx-22r2 型分相操作箱（双跳闸线圈）。 3、2＃主变故障录波器为深圳双合生产的 sh2000c 型电力故障录波测距装置。 4、本期扩建 220kv 主接线为双母单分段，分段母线不加装分段断路器，采用刀闸连接两条分段母线，在连接 2＃主变的母线侧加装母联断路器（即 ac 母联 2020 开关）；220kv 线路 5回，即霍明Ⅰ线 280 3、霍明Ⅱ线 280 4、霍寺Ⅰ线 290 1、霍寺Ⅱ线 290 2、霍侯线 2906；加装 a 母 pt、c 母 pt 间隔。 4.1、220kv 线路保护由太原南瑞生产的 prc31am-02 型微机光纤电流差动保护和南自晋能生产的 gpsl602gc-102gxc 型微机光纤距离保护组成。prc31am-02 型微机光纤电流差动保护柜包括：rcs-931am 型微机分相电流差动保护装置（含综合重合闸）、czx-12r2 型分相操作箱（双跳闸线圈）；gpsl602gc-102gxc 型微机光纤距离保护柜包括：psl-602gc 微机距离保护装置（含综合重合闸）、psl-631a 型失灵启动装置、gxc-01 型光纤数据传输装置； 4.2、220kv 母联保护为太原南瑞生产的 prc23a-12 型微机母联保护柜，包括：rcs-923a 微机母联保护装置、czx-12r2 型分相操作箱。 5、220kv 母线保护采用双重化保护配置，按 21 单元配置。第一套为太原南瑞生产的 prc15ct-421c 型微机母线保护柜，含断路器失灵保护及复合电压闭锁回路；第二套为深圳南瑞生产的 bp-2b 微机母线保护柜，不含断路器失灵保护，含复合电...
