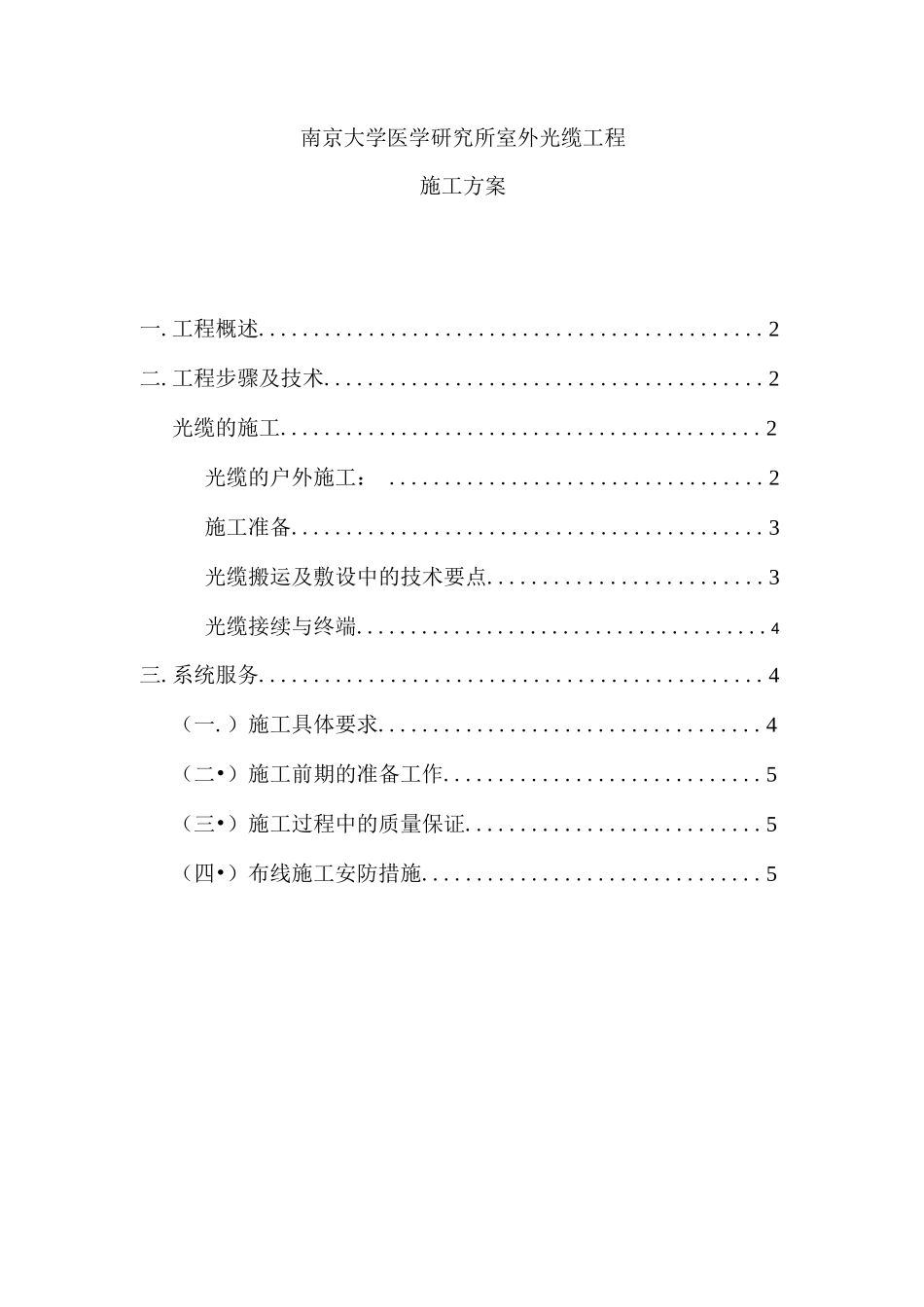

南京大学医学研究所室外光缆工程施工方案一.工程概述..............................................2二.工程步骤及技术........................................2光缆的施工............................................2光缆的户外施工： ..................................2施工准备...........................................3光缆搬运及敷设中的技术要点.........................3光缆接续与终端......................................4三.系统服务..............................................4（一.）施工具体要求...................................4（二•）施工前期的准备工作.............................5（三•）施工过程中的质量保证...........................5（四•）布线施工安防措施...............................5-.工程概述南京大学医学研究所室外光缆工程是为了适应研究所地区在网络应用方面高速发展 ,满足网络各种应用的带宽需求。该光缆铺设区域为学府路及星火北路交界处，由南京大学开始 ,利用高新区星火北路北沿线施工的有利条件，沿途经过药石研发公司门口，后延高新十路道路 的 人 行 道 板 开 挖 , 最 终 到 达 研 究 所 交 换 机 处 ， 开 挖 尺 寸 为 IOOOMM*1000MM, 两 端 连 接 接头，光缆中间穿专用 PE 管套管，间隔 50M 开挖一个 IOOoMM*1000MM 的电缆井。施工内容包括：1 .光缆敷设由南京大学机房至研究所交换机；2.光缆接续光缆分路焊接点的熔接。二.工程步骤及技术光缆的施工光缆的户外施工：较长距离的光缆敷设最重要的是根据建筑物的建筑结构及地理环境选择一条合适的路径。这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。按照施工设计和施工图纸合理施工。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的 20 倍。1、户外管道光缆施工：A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。B.计算好布放长度，一定要有足够的预留长度。详见下表：自然弯曲增加长度（m∕kn）人孔内拐弯增加长度（m/孔）接头重叠长度（m/ 侧）局内预留度（m）备注50. 5~18~1015~20其它余留安设计预留C. 一次布放长度不要太长（一般 2KM）,布线时应从中间开始向两边牵引。D.布缆牵引力一般不大于 120kg,而且应牵引光缆的加强心部分，并作好光缆头部的...
