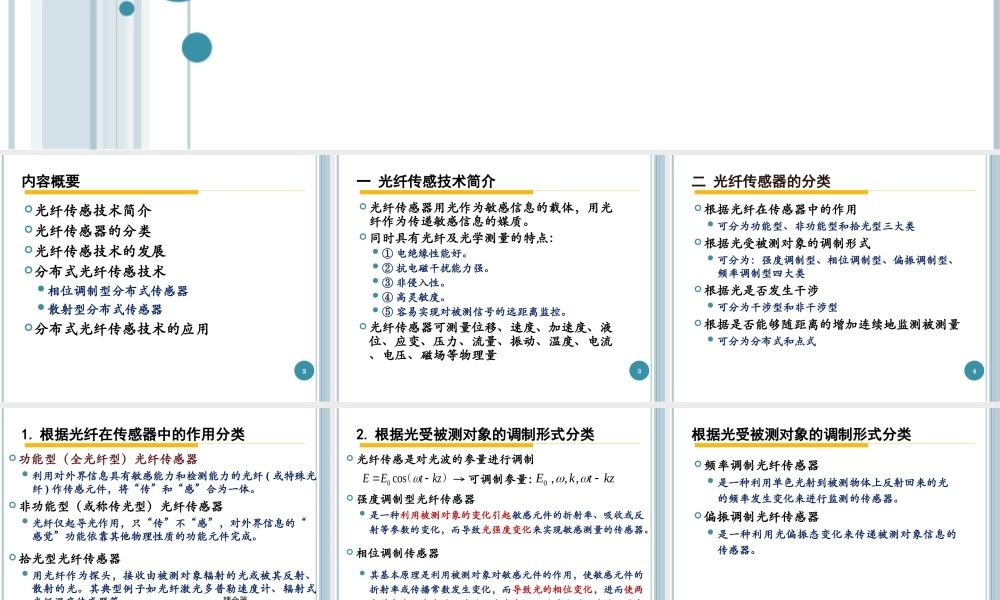

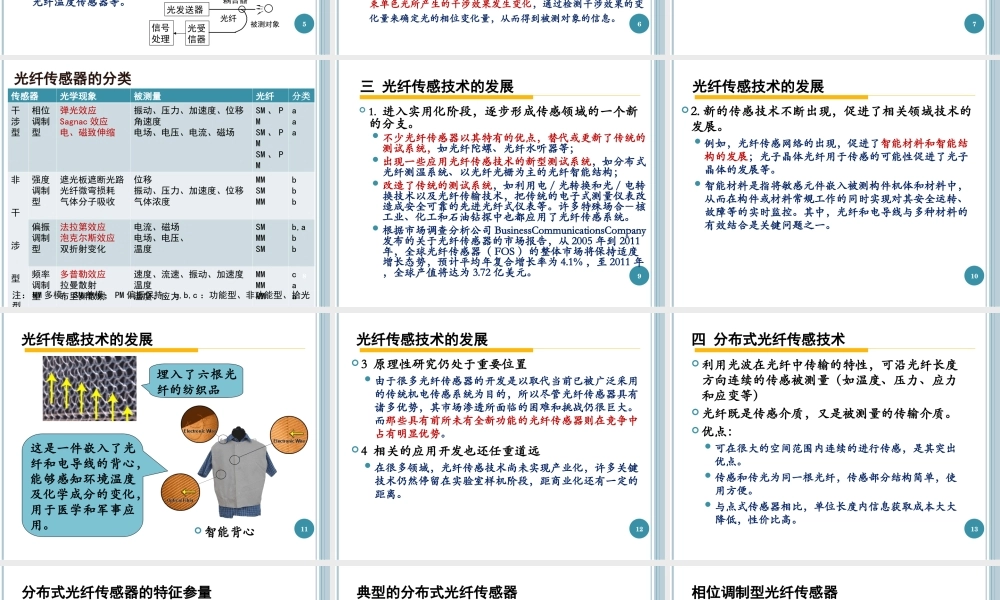

分布式光纤传感技术与应用1内容概要光纤传感技术简介光纤传感器的分类光纤传感技术的发展分布式光纤传感技术相位调制型分布式传感器散射型分布式传感器分布式光纤传感技术的应用2一 光纤传感技术简介光纤传感器用光作为敏感信息的载体，用光纤作为传递敏感信息的媒质。同时具有光纤及光学测量的特点：① 电绝缘性能好。② 抗电磁干扰能力强。③ 非侵入性。④ 高灵敏度。⑤ 容易实现对被测信号的远距离监控。光纤传感器可测量位移、速度、加速度、液位、应变、压力、流量、振动、温度、电流、电压、磁场等物理量3二 光纤传感器的分类根据光纤在传感器中的作用可分为功能型、非功能型和拾光型三大类根据光受被测对象的调制形式可分为：强度调制型、相位调制型、偏振调制型、频率调制型四大类根据光是否发生干涉可分为干涉型和非干涉型根据是否能够随距离的增加连续地监测被测量可分为分布式和点式41. 根据光纤在传感器中的作用分类功能型（全光纤型）光纤传感器利用对外界信息具有敏感能力和检测能力的光纤 ( 或特殊光纤 ) 作传感元件，将“传”和“感”合为一体。非功能型（或称传光型）光纤传感器光纤仅起导光作用，只“传”不“感”，对外界信息的“感觉”功能依靠其他物理性质的功能元件完成。拾光型光纤传感器用光纤作为探头，接收由被测对象辐射的光或被其反射、散射的光。其典型例子如光纤激光多普勒速度计、辐射式光纤温度传感器等。 信号处理光受信器光发送器光纤耦合器被测对象52. 根据光受被测对象的调制形式分类 光纤传感是对光波的参量进行调制 → 可调制参量： 强度调制型光纤传感器 是一种利用被测对象的变化引起敏感元件的折射率、吸收或反射等参数的变化，而导致光强度变化来实现敏感测量的传感器。 相位调制传感器 其基本原理是利用被测对象对敏感元件的作用，使敏感元件的折射率或传播常数发生变化，而导致光的相位变化，进而使两束单色光所产生的干涉效果发生变化，通过检测干涉效果的变化量来确定光的相位变化量，从而得到被测对象的信息。）（kztEEcos0kztkE,,,06根据光受被测对象的调制形式分类频率调制光纤传感器是一种利用单色光射到被测物体上反射回来的光的频率发生变化来进行监测的传感器。偏振调制光纤传感器是一种利用光偏振态变化来传递被测对象信息的传感器。7传感器光学现象被测量光纤分类干...
