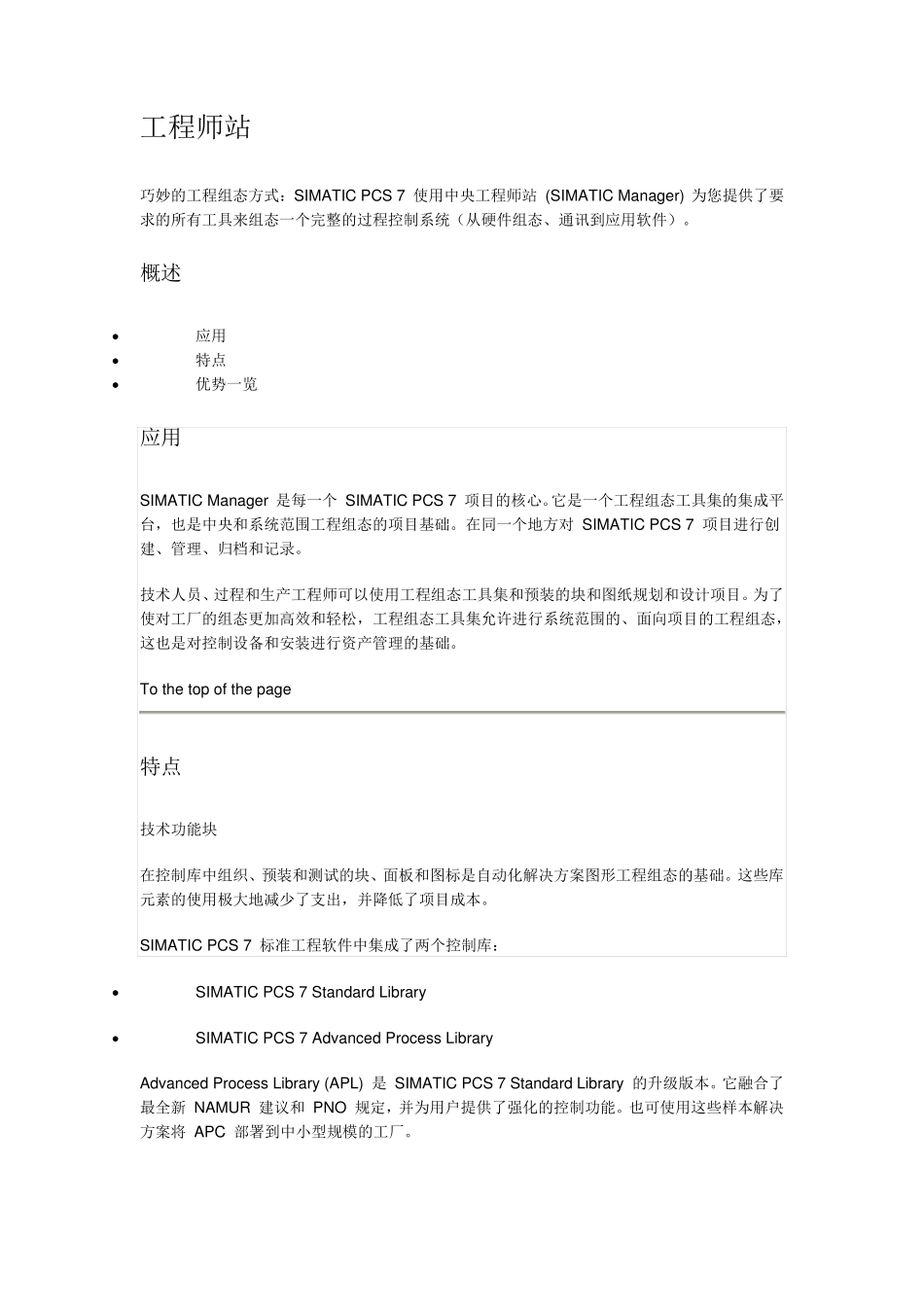

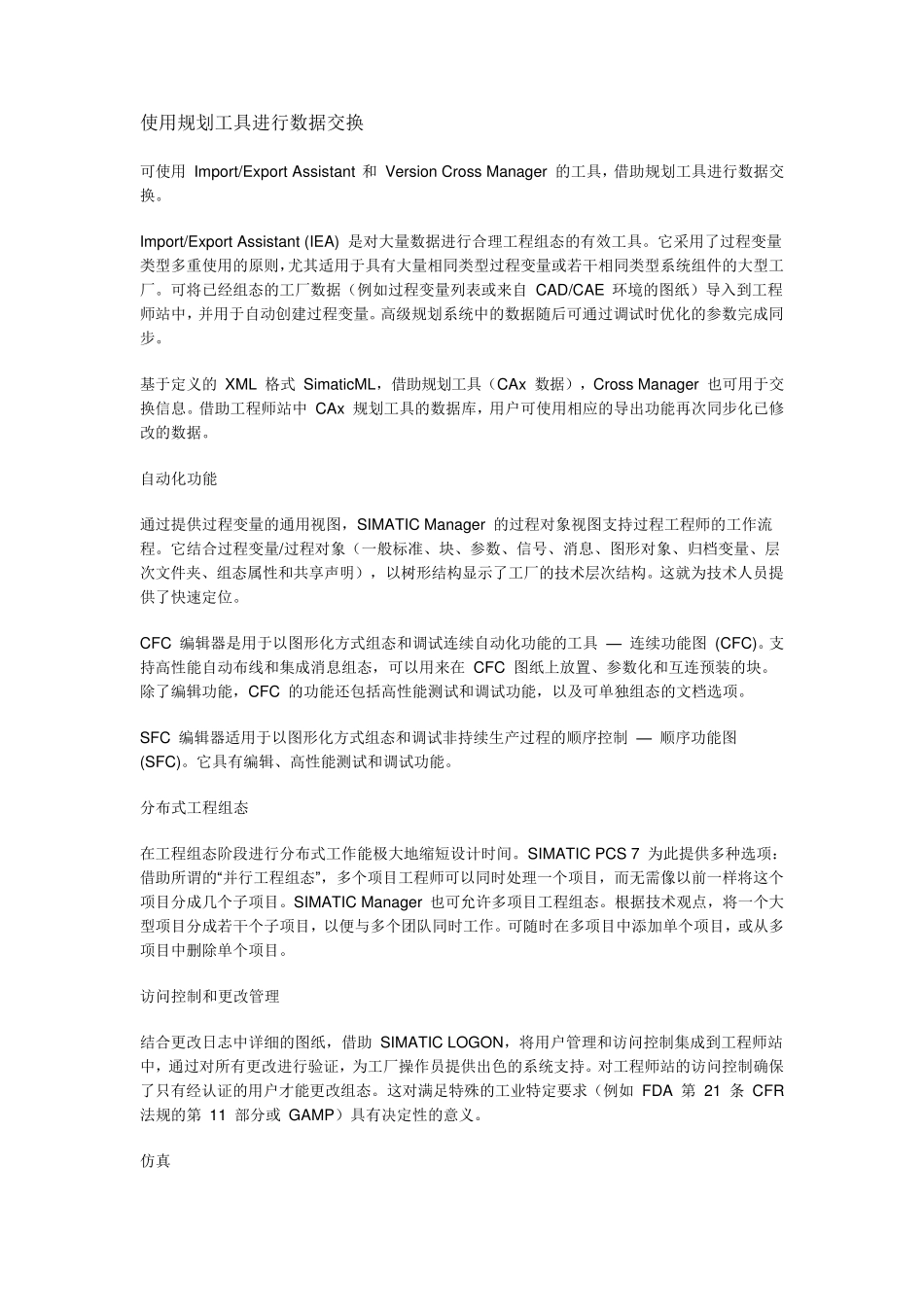

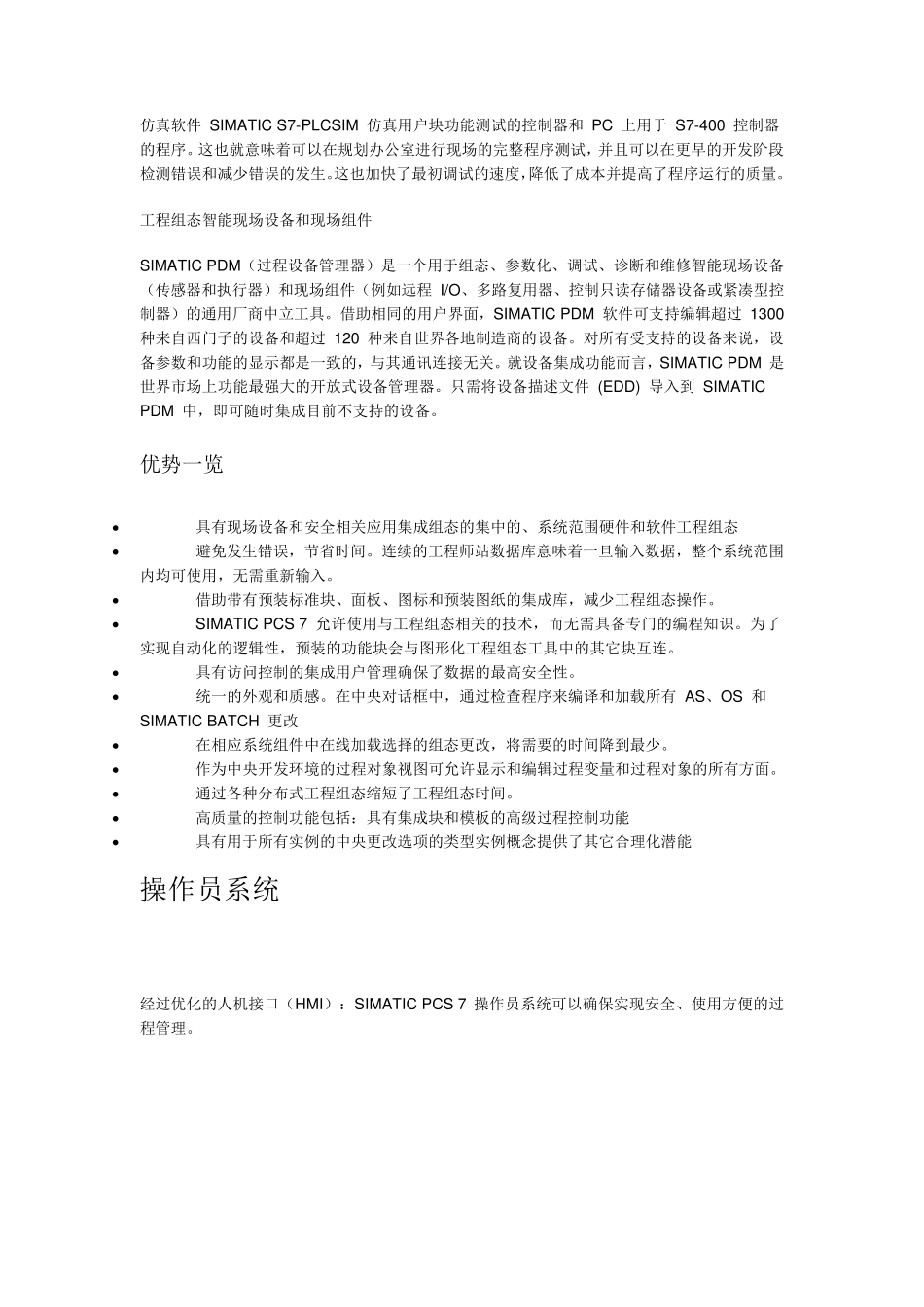

工程师站 巧妙的工程组态方式：SIMATIC PCS 7 使用中央工程师站 (SIMATIC Manager) 为您提供了要求的所有工具来组态一个完整的过程控制系统（从硬件组态、通讯到应用软件）。 概述 • 应用 • 特点 • 优势一览 应用 SIMATIC Manager 是每一个 SIMATIC PCS 7 项目的核心。它是一个工程组态工具集的集成平台，也是中央和系统范围工程组态的项目基础。在同一个地方对 SIMATIC PCS 7 项目进行创建、管理、归档和记录。 技术人员、过程和生产工程师可以使用工程组态工具集和预装的块和图纸规划和设计项目。为了使对工厂的组态更加高效和轻松，工程组态工具集允许进行系统范围的、面向项目的工程组态，这也是对控制设备和安装进行资产管理的基础。 To the top of the page 特点 技术功能块 在控制库中组织、预装和测试的块、面板和图标是自动化解决方案图形工程组态的基础。这些库元素的使用极大地减少了支出，并降低了项目成本。 SIMATIC PCS 7 标准工程软件中集成了两个控制库： • SIMATIC PCS 7 Standard Library • SIMATIC PCS 7 Adv anced Process Library Adv anced Process Library (APL) 是 SIMATIC PCS 7 Standard Library 的升级版本。它融合了最全新 NAMUR 建议和 PNO 规定，并为用户提供了强化的控制功能。也可使用这些样本解决方案将 APC 部署到中小型规模的工厂。 使用规划工具进行数据交换 可使用 Import/Ex port Assistant 和 Version Cross Manager 的工具，借助规划工具进行数据交换。 Import/Ex port Assistant (IEA) 是对大量数据进行合理工程组态的有效工具。它采用了过程变量类型多重使用的原则，尤其适用于具有大量相同类型过程变量或若干相同类型系统组件的大型工厂。可将已经组态的工厂数据（例如过程变量列表或来自 CAD/CAE 环境的图纸）导入到工程师站中，并用于自动创建过程变量。高级规划系统中的数据随后可通过调试时优化的参数完成同步。 基于定义的 XML 格式 SimaticML，借助规划工具（CAx 数据），Cross Manager 也可用于交换信息。借助工程师站中 CAx 规划工具的数据库，用户可使用相应的导出功能再次同步化已修改的数据。 自动化功能 通过提供过程变量的通用视图，SIMATIC Manager 的过程对象视图支持过程工程师的工作流程。它结合过程变量/过程对象（一般标准、块、参数、信号、消息、图形对象、归档变...
