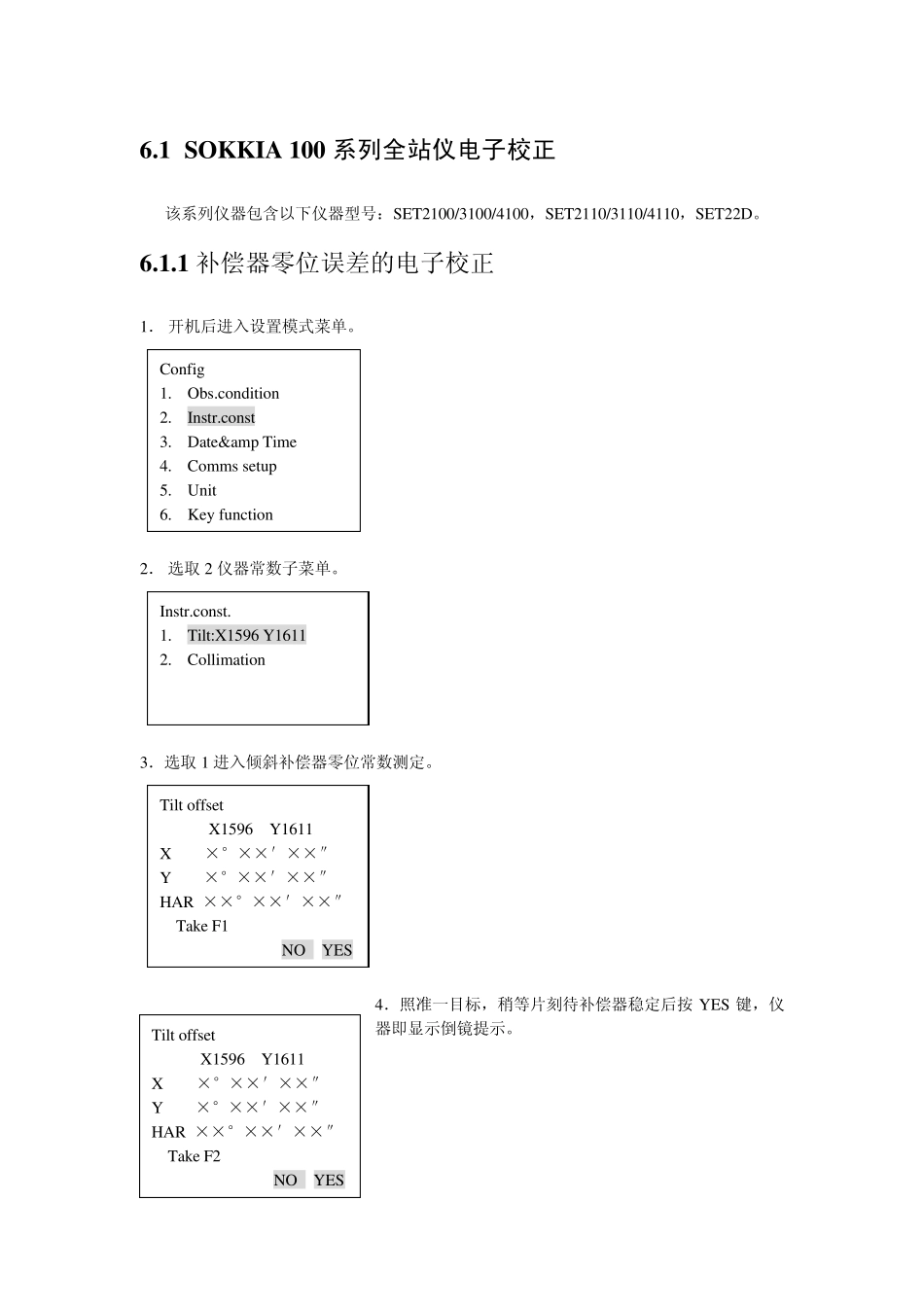

sokkia全站仪电子校正_第1页
1/6
sokkia全站仪电子校正_第2页
2/6
sokkia全站仪电子校正_第3页
3/6
6.1 SOKKIA 100 系列全站仪电子校正 该系列仪器包含以下仪器型号:SET2100/3100/4100,SET2110/3110/4110,SET22D。 6.1.1 补偿器零位误差的电子校正 1. 开机后进入设置模式菜单。 2. 选取2 仪器常数子菜单。 3.选取1 进入倾斜补偿器零位常数测定。 4.照准一目标,稍等片刻待补偿器稳定后按YES 键,仪器即显示倒镜提示。 Config 1. Obs.condition 2. Instr.const 3. Date&Time 4. Comms setu p 5. Unit 6. Key fu nction Instr.const. 1. Tilt:X1596 Y1611 2. Collimation Tilt offset X1596 Y1611 X ×°××′××″ Y ×°××′××″ HAR ××°××′××″ Take F1 NO YES Tilt offset X1596 Y1611 X ×°××′××″ Y ×°××′××″ HAR ××°××′××″ Take F2 NO YES 5.倒镜照准目标后也稍等片刻待补偿器稳定后按YES 键,仪器即显示出原来的补偿器常数和刚才测出的新的补偿器常数。 按YES 保存新的常数,按NO 放弃新的常数保留原来的常数。 6 .1 .2 视准轴误差和指标差的电子校正 1. 开机后进入设置模式菜单。 2. 选取2 仪器常数子菜单。 3.选取2 进入视准轴误差和指标差的校正测量,仪器显示: 4.上下转动望远镜使垂直度盘置位。 Tilt offset Current X1596 Y1611 New X1602 Y1598 NO YES Config 1.Obs.condition 2. Instr.const 3. Date&Time 4. Comms setup 5. Unit 6. Key function Instr.const. 1.Tilt:X1596 Y1611 2.Collimation Collimation ZA 0set HAR××°××′××″ Take F1 NO YES 5.精确照准一水平目标后按 YES。仪器显示出倒镜观测提示: 6.倒镜精确照准同一目标后按 YES。仪器即显示出新的视准轴误差及指标差改正常数。 按 YES 键保存新的常数,按 NO 键放弃新的常数。 注意:当常数测试结果的绝对值大于 20 时,仪器将拒绝接受需进行视准轴硬校正;但仅仅是指标差绝对值超过 20 时则可以通过多次电子校正(每次不超过 20,垂直方向故意照偏实现)逐步逼近完成校正。---此乃经验。当然常数过大时还需留意一下测距光轴与视准轴的一致性。 6.2 TOPCON GTS-310、 GTS-220 系列全站仪的电子校正 GTS-310 系列和 GTS-220 系列全站仪包含如下型号:GTS-311、GTS-312、GTS-313、GTS-222、GTS-223、GTS-225、GTS-226、GTS-229。 6.2.1 指标...
