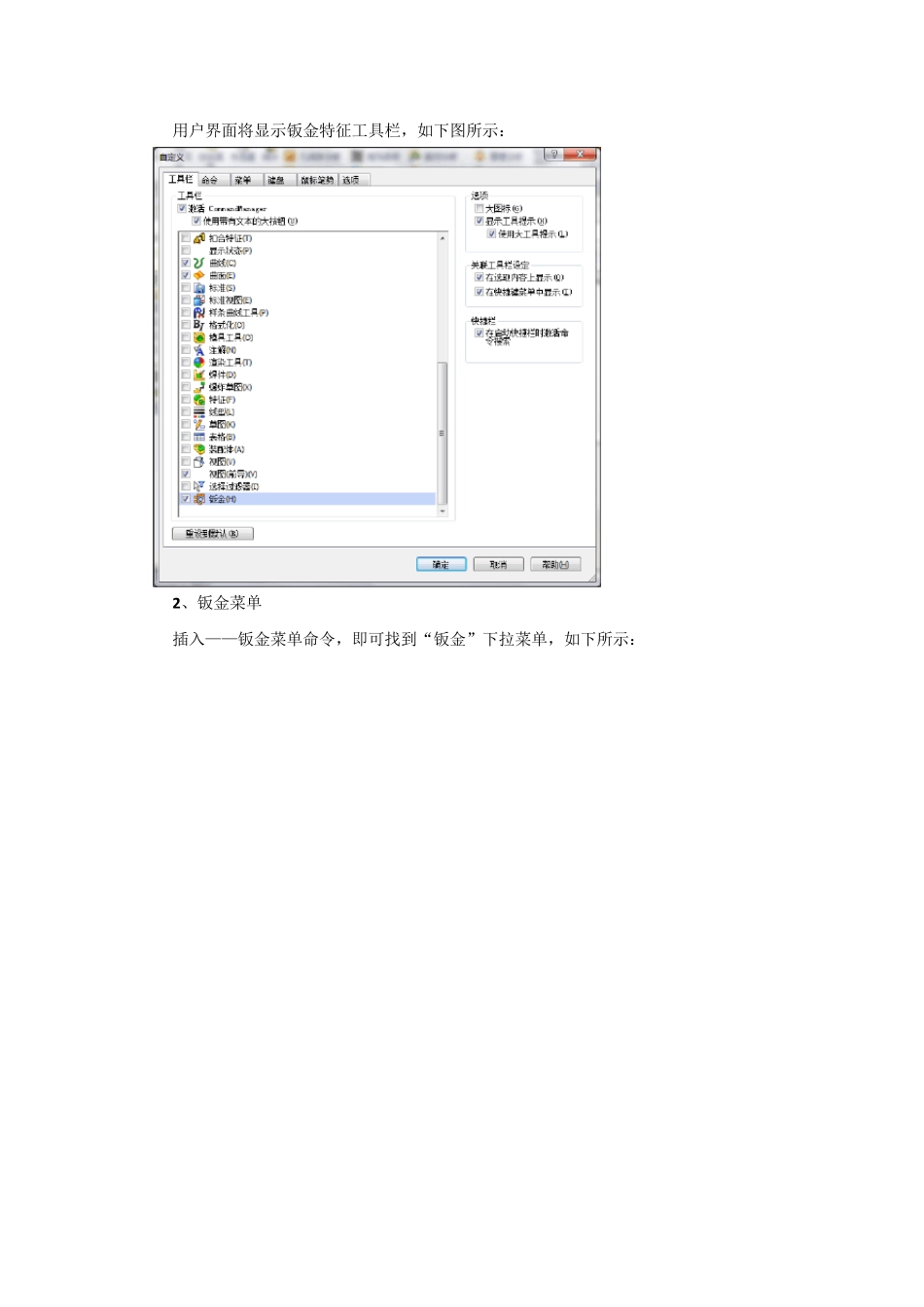

SOLIDWORKS_2012 中文版从入门到精通 — — 读后感笔记 SolidWorks 钣金设计功能较强,而且简单易学,设计者使用此软件可以在较短时间内完成较复杂的钣金零件的设计。 本章向读者介绍 SW 软件钣金设计的功能特点,系统设置的方法,基本特征工具的使用方法及其设计步骤等入门知识,为以后进行钣金零件设计的具体操作打下基础,同时,对本章内容的熟练掌握可以大大提高后续操作的工作效率。 知识点 钣金特征工具与钣金菜单 转换钣金特征 钣金特征 钣金成型 第 九章 钣金设计 一、概述 使用 SW2012 软件进行钣金零件的设计,常用的方法基本上分为 2 种: (1)使用钣金特有的特征来生成钣金零件 这种设计方法将直接考虑作为钣金零件来开始建模,从最初的基体法兰特征开始,利用了钣金设计软件的所有功能和特殊工具,命令和选项。对于几乎所有的钣金零件而言,这是最佳的方法,因为用户从最初设计阶段开始就生成零件作为钣金零件,所以消除了多余步骤。 (2)将实体零件转换成钣金零件 在钣金的设计过程中,也可以按照常见的设计方法设计零件实体,然后将其转换为钣金零件。也可以在设计过程中,先将零件展开,以便于应用钣金零件的特定特征,由此可见,将一个已有的零件实体转换成钣金零件是本方法的典型应用。 2、生成二维工程图和三维零件、装配体 二、钣金特征工具与钣金菜单 1、启动钣金特征工具栏 工具——自定义,出现“自定义”对话框,单击其中的“钣金”选项并确定。 用户界面将显示钣金特征工具栏,如下图所示: 2 、钣金菜单 插入——钣金菜单命令,即可找到“钣金”下拉菜单,如下所示: 三、转换钣金特征 1、使用基体-法兰特征 利用基体法兰命令生成一个钣金零件后,钣金特征将出现在下图所示的特征管理器中。 在该特征管理器中包含3 个特征,它们分别代表钣金的3 个基本操作。 ——钣金特征:包含了钣金零件的定义,此特征保存了整个零件的默认折弯参数信息,如折弯半径、折弯系数、自动切释放槽(预切槽)比例等。 ——基体--法兰特征:该项是钣金零件的第一个实体特征,包括深度和厚度等信息。 ——平板型式特征:默认情况下,当零件处于折弯状态时,平板型式特征是被压缩的,将该特征解除压缩即展开钣金零件。 特征管理器中,当平板型式特征被压缩时,添加到零件的所有新特征均自动插入到平板型式特征上方。 2、用零件转换为钣金特征 利用已经生成的零件转换为钣金特征,首先在SW ...
