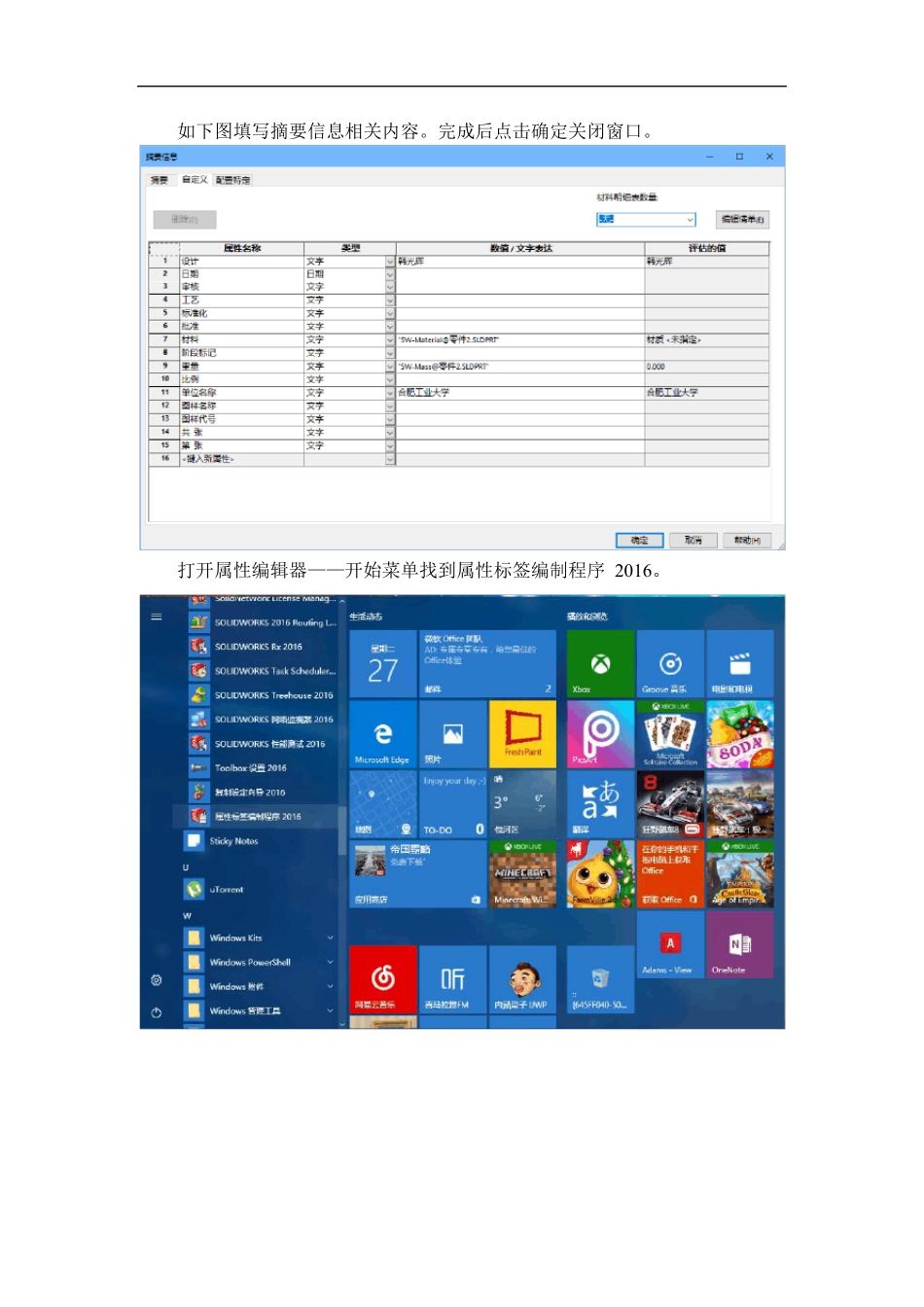

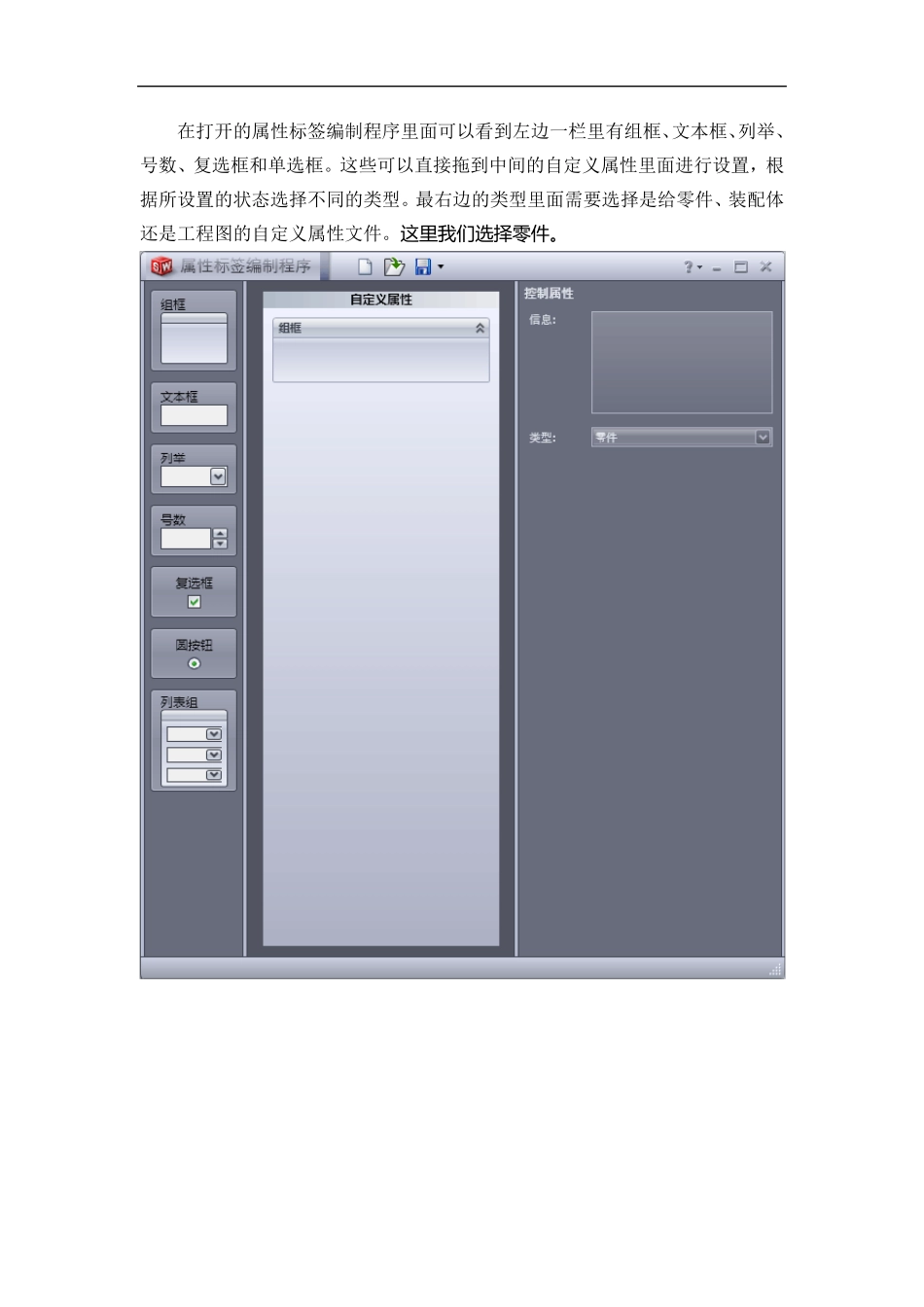

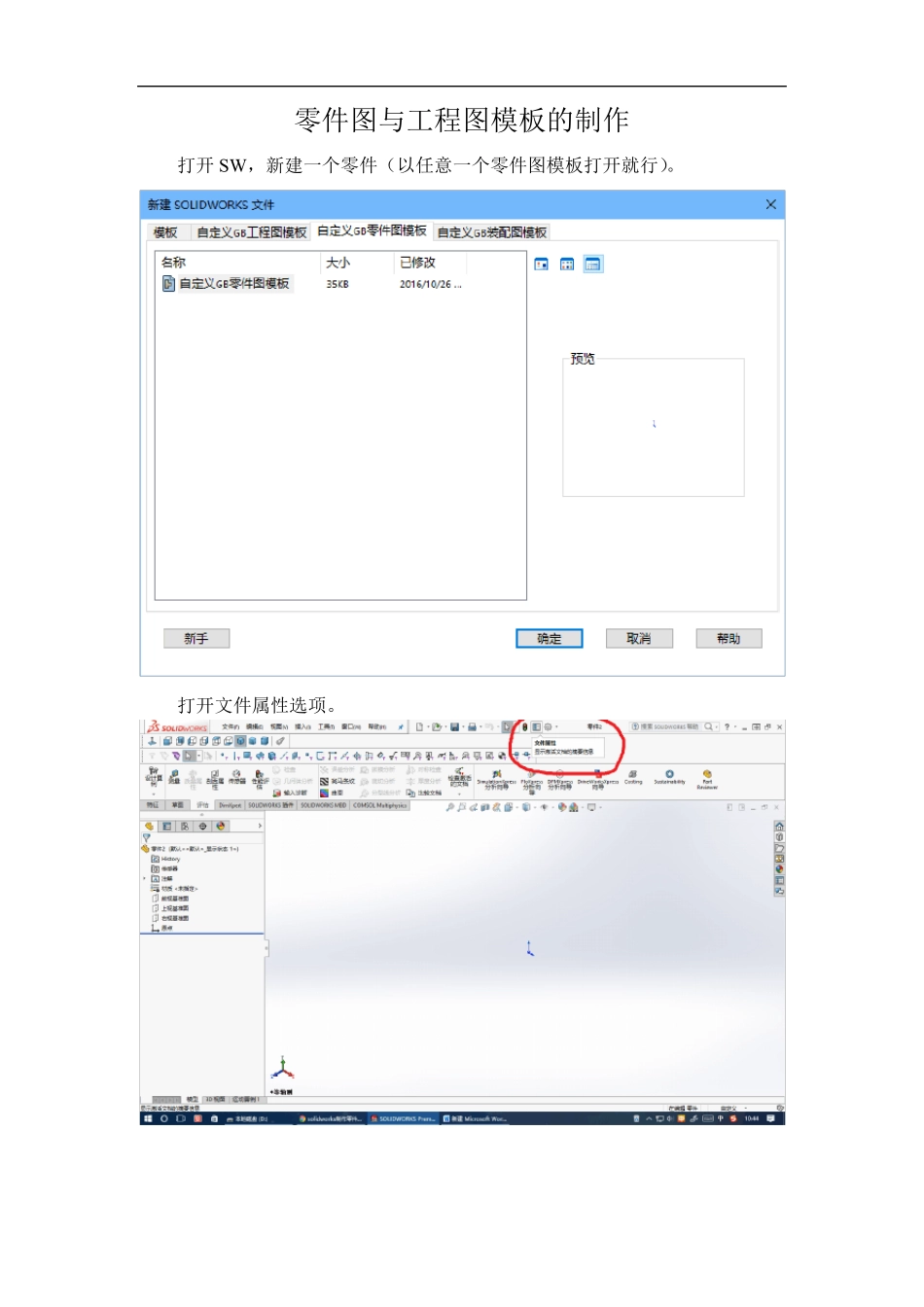

零件图与工程图模板的制作 打开SW ，新建一个零件（以任意一个零件图模板打开就行）。 打开文件属性选项。 如下图填写摘要信息相关内容。完成后点击确定关闭窗口。 打开属性编辑器——开始菜单找到属性标签编制程序 2016。 在打开的属性标签编制程序里面可以看到左边一栏里有组框、文本框、列举、号数、复选框和单选框。这些可以直接拖到中间的自定义属性里面进行设置，根据所设置的状态选择不同的类型。最右边的类型里面需要选择是给零件、装配体还是工程图的自定义属性文件。这 里 我 们 选 择 零 件 。 拖出一个文本框到组框里面来。在控制属性中进行参数设置：标题-即此文本框显示的内容；在自定义属性特性里面：名称-即在调用此文本框内容时的引用值；类型里面可以设置文本、日期等；数值-即是需要填写的话就不填，如果引用系统属性如日期、重量的时候，直接选择即可。 编辑后如下图，内容和前面摘要信息相关内容一致。 点击保存按钮，为自定义属性文件命名一个名字。记住在电脑中保存的位置。一般为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\templates 打开SW 软件的选项面板，点击文件位置。 选择自定义属性文件。 更改属性文件的路径到你创建的新的属性文件目录，如果里面已经含有路径，添加按钮为灰色不可选状态，将现有路径删除，此时添加按钮变为可选状态，重新添加自定义属性文件（刚才属性标签编制程序保存的文件）到该目录。完成后点击确定按钮。 回到SW 界面，点击最右边的属性设置，弹出属性设置面板。 此时之前编辑的属性会自动显示出来。如果需要，手动填写相关内容。因为现在是制作模板，不需要填写任何内容。 另存为零件图模板， 至此零件图模板制作完毕。 记 住 保 存 路 径 ， 一 般 为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\templates\自定义 GB 零件图模板 工程图中创建与零件图属性相连 新建SW 工程图，以A4 格式图纸为例。 打开文件属性选项。 按下图填写摘要信息相关内容。完成后点击确定关闭窗口。 在图中红色圈内空白区域右键单击。 将图中选中的控标选中，单击右键每次只能选择一个，多次单击右键即可。 编辑图层属性，单击下图所示按钮。 下图中图层的名称、线条颜色、样式、厚度等均可进行自定义。 在绘图区图纸上任意位置右键单击，选择编辑图纸格式。 进入编辑底层图纸格式状态。 利用草图工具、图层工具等方式编辑图纸边框、标题栏的线条线宽等...
