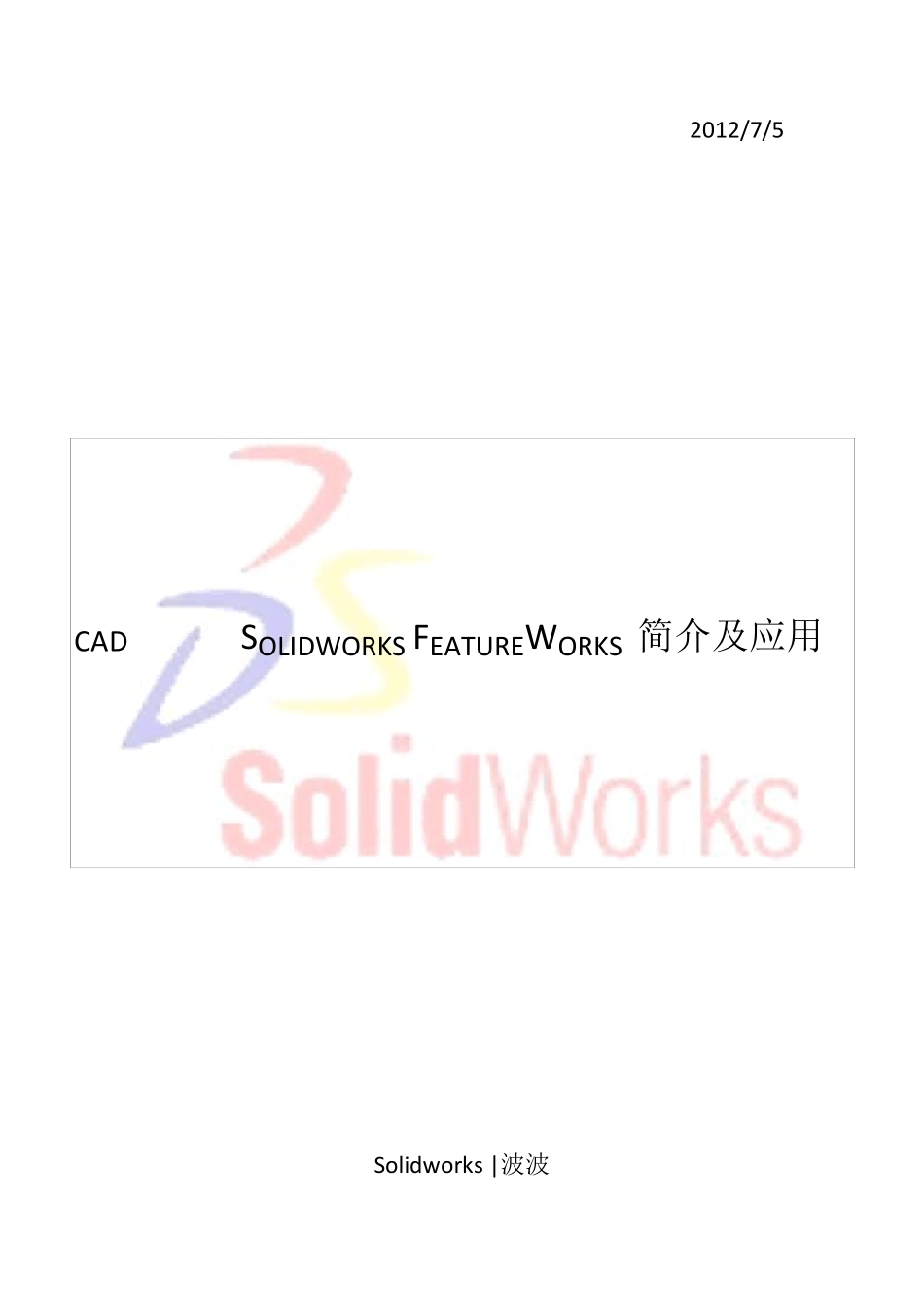

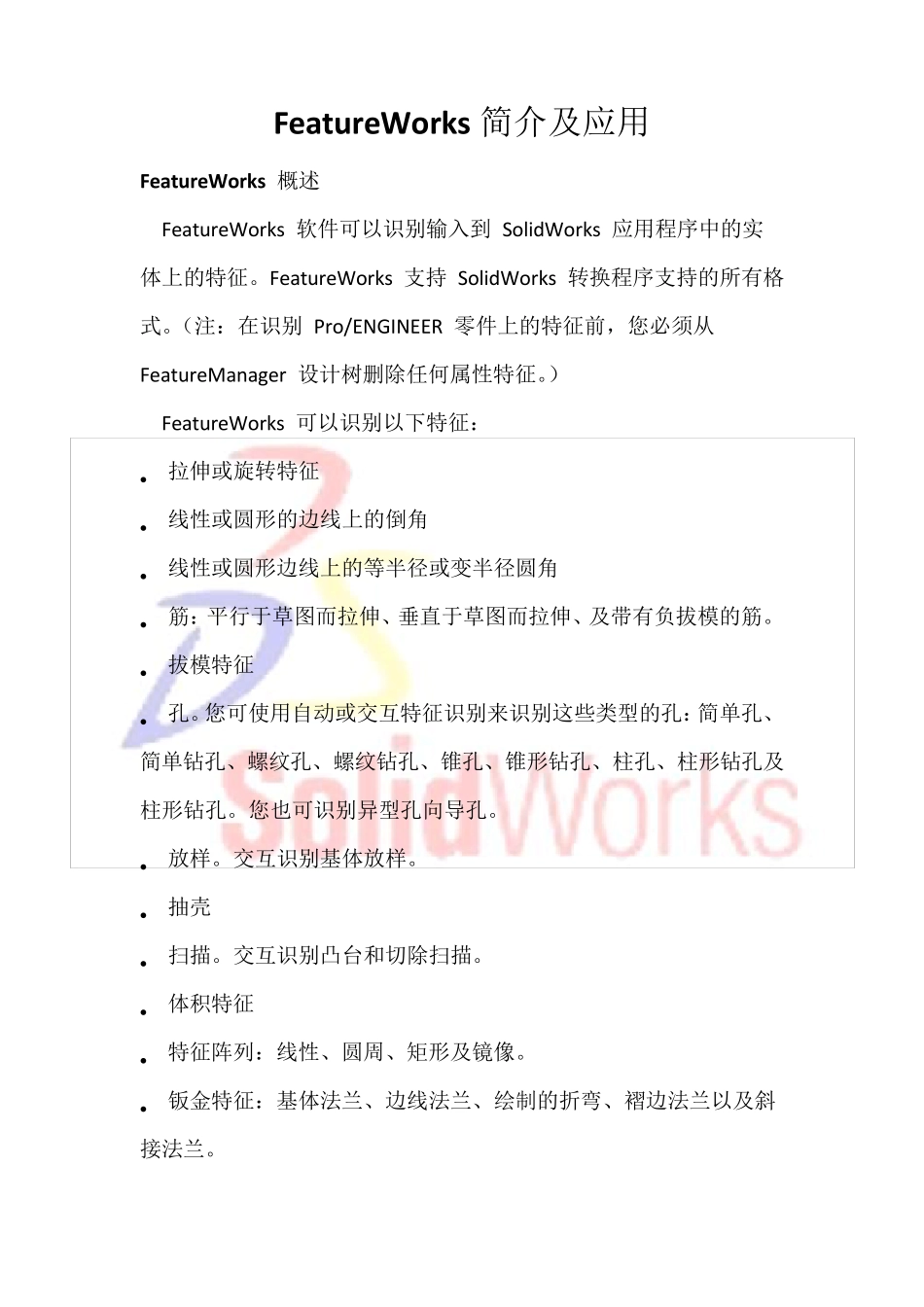

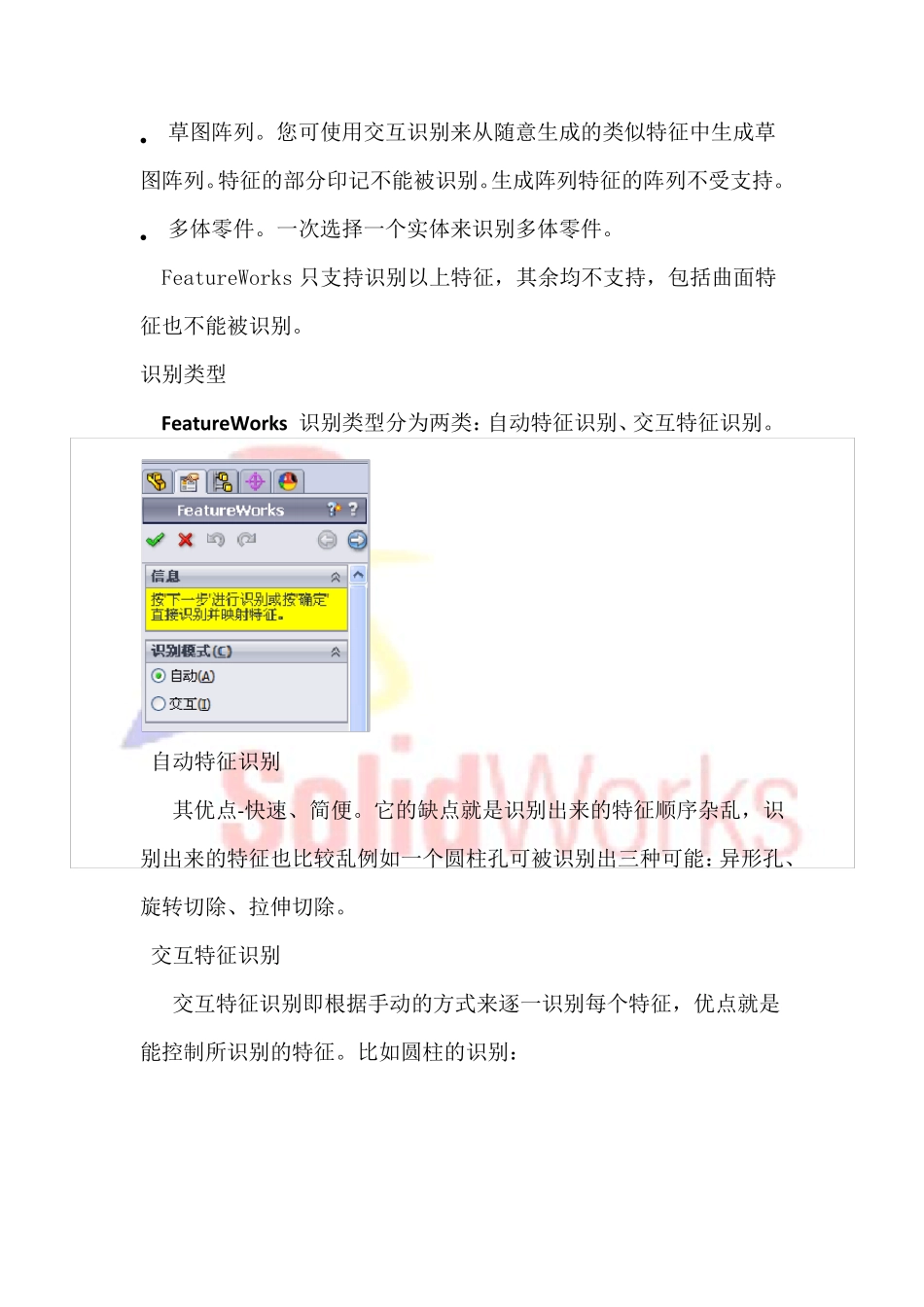

2012/7/5 Solidworks |波波 CAD SOLIDWORKS FEATUREWORKS 简介及应用 Featu reWorks 简介及应用 Featu reWorks 概述 Featu reWorks 软件可以识别输入到 SolidWorks 应用程序中的实体上的特征。Featu reWorks 支持 SolidWorks 转换程序支持的所有格式。（注：在识别 Pro/ENGINEER 零件上的特征前，您必须从 Featu reManager 设计树删除任何属性特征。） Featu reWorks 可以识别以下特征： • 拉伸或旋转特征 • 线性或圆形的边线上的倒角 • 线性或圆形边线上的等半径或变半径圆角 • 筋：平行于草图而拉伸、垂直于草图而拉伸、及带有负拔模的筋。 • 拔模特征 • 孔。您可使用自动或交互特征识别来识别这些类型的孔：简单孔、简单钻孔、螺纹孔、螺纹钻孔、锥孔、锥形钻孔、柱孔、柱形钻孔及柱形钻孔。您也可识别异型孔向导孔。 • 放样。交互识别基体放样。 • 抽壳 • 扫描。交互识别凸台和切除扫描。 • 体积特征 • 特征阵列：线性、圆周、矩形及镜像。 • 钣金特征：基体法兰、边线法兰、绘制的折弯、褶边法兰以及斜接法兰。 • 草图阵列。您可使用交互识别来从随意生成的类似特征中生成草图阵列。特征的部分印记不能被识别。生成阵列特征的阵列不受支持。 • 多体零件。一次选择一个实体来识别多体零件。 FeatureWorks 只支持识别以上特征，其余均不支持，包括曲面特征也不能被识别。 识别类型 Featu reWorks 识别类型分为两类：自动特征识别、交互特征识别。 自动特征识别 其优点-快速、简便。它的缺点就是识别出来的特征顺序杂乱，识别出来的特征也比较乱例如一个圆柱孔可被识别出三种可能：异形孔、旋转切除、拉伸切除。 交互特征识别 交互特征识别即根据手动的方式来逐一识别每个特征，优点就是能控制所识别的特征。比如圆柱的识别： 自动识别的应用 打开一个IGS 文件，它将会跳出一个对话框，点击“选项”按钮 将跳出另一个对话框，我们可以对其在识别前进行初始设置。 选项设置完成以后我们点击“确定”，再点击“是”进行自动特征识别。 逐步识别 同样打开一个IGS 文件，我们在跳出的对话框中选择“否”，然后右击 Featu reManager 设计树中的“输入 1”，选择“输入诊断”。然后 会跳出一对话框显示起诊断结果，如图: 完成修复错误面，进行特征识别。同样选择右击，或者点击工具栏中的“插入”/Featu reWorks。 打开Featu reWorks 对话框以后...
