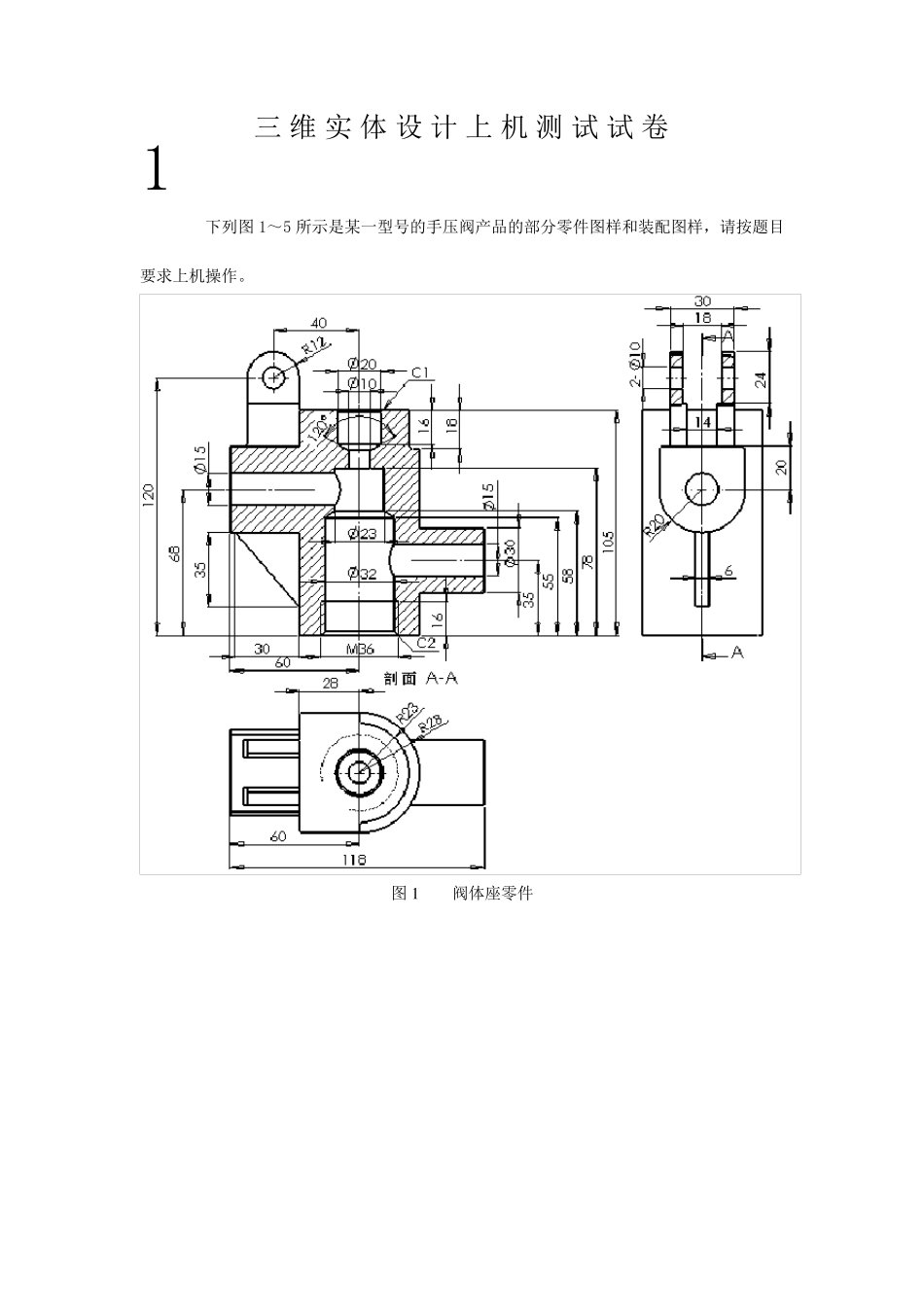

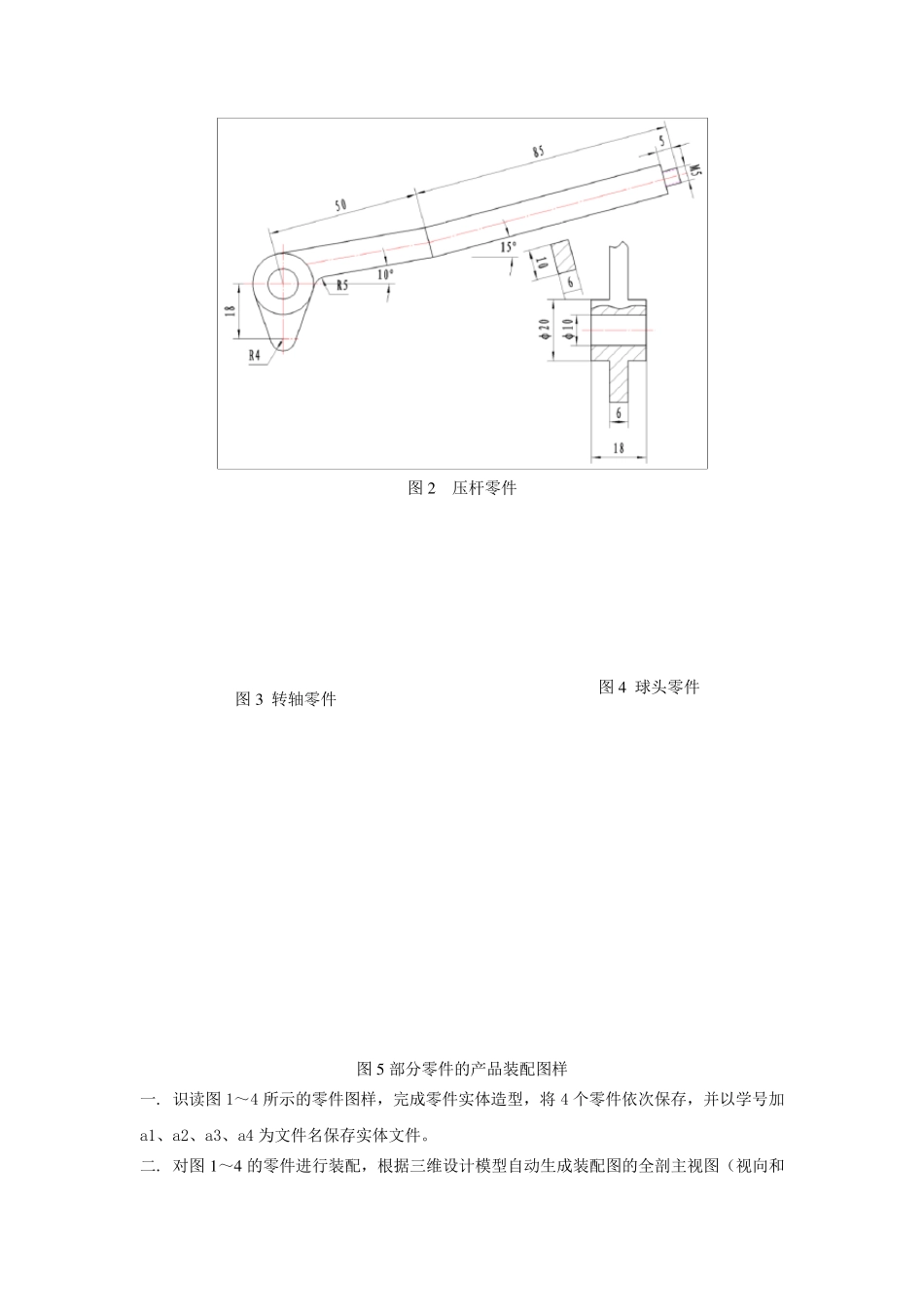

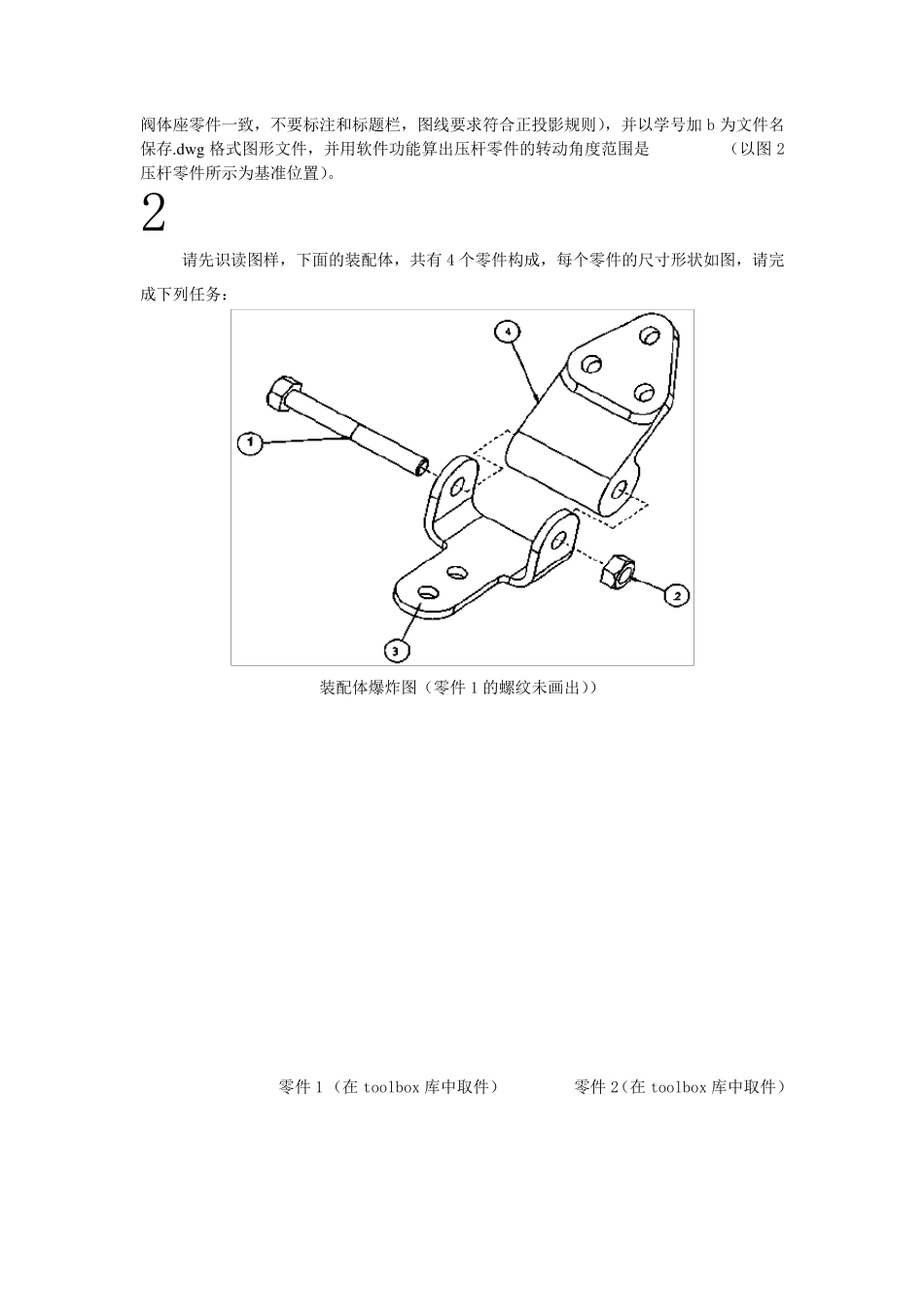

三维实体设计上机测试试卷 1 下列图1～5 所示是某一型号的手压阀产品的部分零件图样和装配图样，请按题目要求上机操作。 图1 阀体座零件 图2 压杆零件 图5 部分零件的产品装配图样 一. 识读图1～4 所示的零件图样，完成零件实体造型，将4 个零件依次保存，并以学号加a1、a2、a3、a4 为文件名保存实体文件。 二. 对图1 ～4 的零件进行装配，根据三维设计模型自动生成装配图的全剖主视图（视向和图3 转轴零件 图4 球头零件 阀体座零件一致，不要标注和标题栏，图线要求符合正投影规则），并以学号加b 为文件名保存.dw g 格式图形文件，并用软件功能算出压杆零件的转动角度范围是 （以图2压杆零件所示为基准位置）。 2请先识读图样，下面的装配体，共有 4 个零件构成，每个零件的尺寸形状如图，请完成下列任务： 装配体爆炸图（零件1 的螺纹未画出）） 零件1 （在 toolbox 库中取件） 零件2（在 toolbox 库中取件） 零件3 零件4 一 .请完成4 个零件的实体建模造型. 3根据下列零件图，完成小轮组的装配造型，生成3D 爆炸图，并在爆炸图上标注零件序号与名称，要求提交装配造型文件和3D 爆炸的JP G 图形文件。（50 分） 未注倒角为C0.5。 零件1 轮架 零件2 轴套 零件3 轮轴 零件 4 接杆 零件 5 轮子 小轮组
