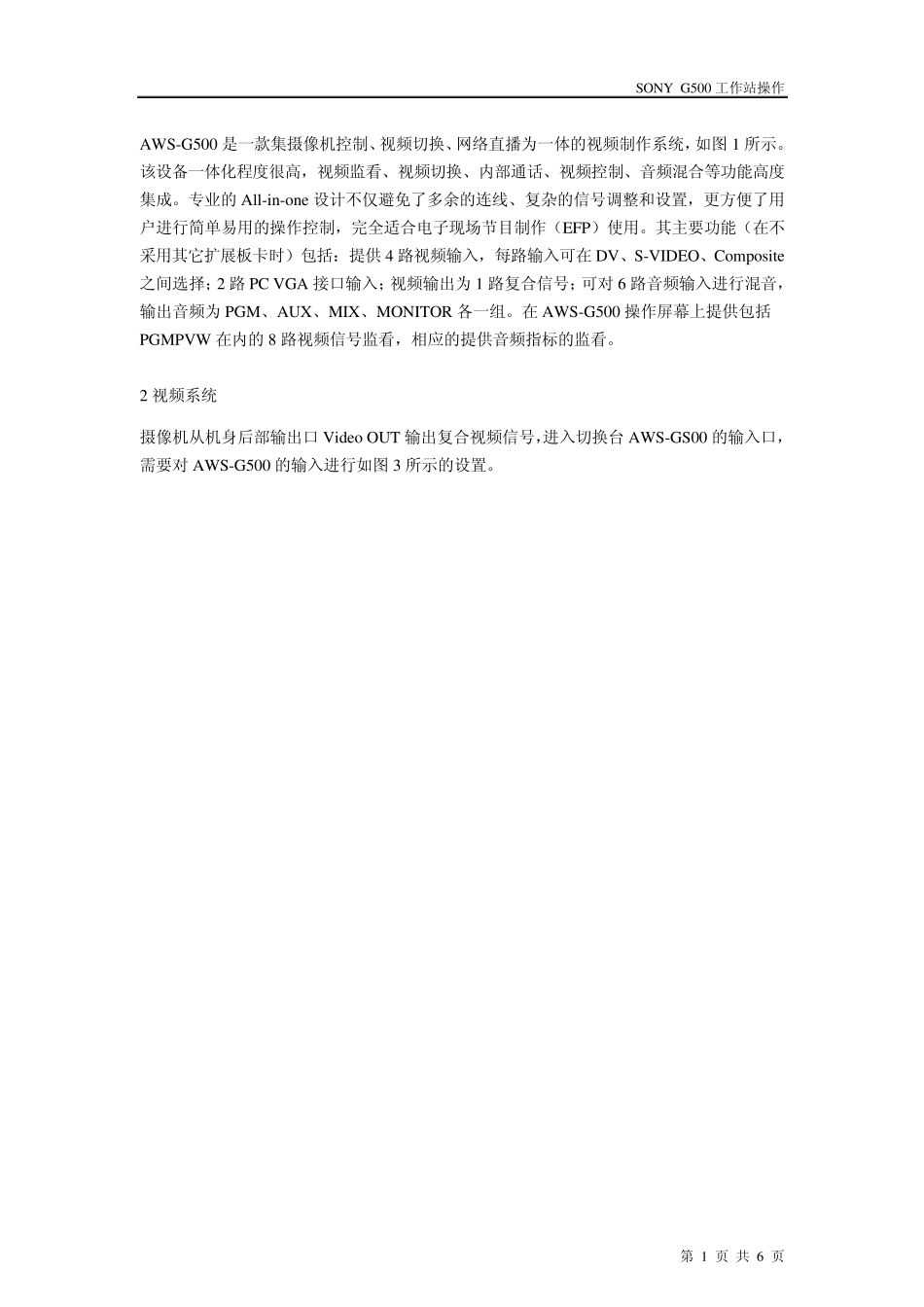

SONY G500 工作站操作 第 1 页 共 6 页 AWS-G500 是一款集摄像机控制、视频切换、网络直播为一体的视频制作系统，如图 1 所示。该设备一体化程度很高，视频监看、视频切换、内部通话、视频控制、音频混合等功能高度集成。专业的 All-in-one 设计不仅避免了多余的连线、复杂的信号调整和设置，更方便了用户进行简单易用的操作控制，完全适合电子现场节目制作（EFP）使用。其主要功能（在不采用其它扩展板卡时）包括：提供 4 路视频输入，每路输入可在 DV、S-VIDEO、Composite之间选择；2 路 PC VGA 接口输入；视频输出为 1 路复合信号；可对 6 路音频输入进行混音，输出音频为 PGM、AUX、MIX、MONITOR 各一组。在 AWS-G500 操作屏幕上提供包括PGMPVW 在内的 8 路视频信号监看，相应的提供音频指标的监看。 2 视频系统 摄像机从机身后部输出口 Video OUT 输出复合视频信号，进入切换台 AWS-GS00 的输入口，需要对 AWS-G500 的输入进行如图 3 所示的设置。 SONY G500 工作站操作 第 2 页 共 6 页 需要注意的是，对应AWS-G500 的每一路输入板中的三路输入（Composit＼S-Video＼DV）端口，同时只能有一路被选用与PGM 选择键相对应，否则将造成资源中突，例如：当SLOT1 IN1（背板插槽1）的Composit输入被选择与PGM 选择键1 相对应后，SLOT1 IN1 的S-Video和DV 输入就不能被再次选用赋予其它PGM 选择键，否则将会造成已定PGM 选择键1 被强制置空。 SONY G500 工作站操作 第 3 页 共 6 页 分别设置四路摄像机复合输入与PGM 选择键1、2、3、4 相对应，四路摄像机输入信号基本上已经满足小型的 EFP 现场制作；PGM 选择键5、6 对应的是后接口板 SLOT3IN1／2，标配的是 R／G／B VGA 输入信号，在现场制作时一般用处不大，如果必要的话再通过配置附加 VGA 转换器后，可以做第5、6 备份信号输入；PGM 选择键INT 通常设置为彩条信号（有黑场、白场、彩条、彩色蒙板四种配置提供选择），方便制作人员现场铺制彩条和蓝场信号。如图 4 所示。 视频输出通过切换台的 PGM Composit送入录机MSW-M2000P 的 Composit IN，并利用串环为 MSW-M2000P 提供基准同步输入。 在 AWS-G500 操作显示屏面板上提供各路输入信号以及 PGM、PVW 监看，大大减少了外出现场显示器的携带量，只需要为 MSW-M2000P 录像机提供一台监视器，用以监看磁带录制信号即可。音频 PGM ...
