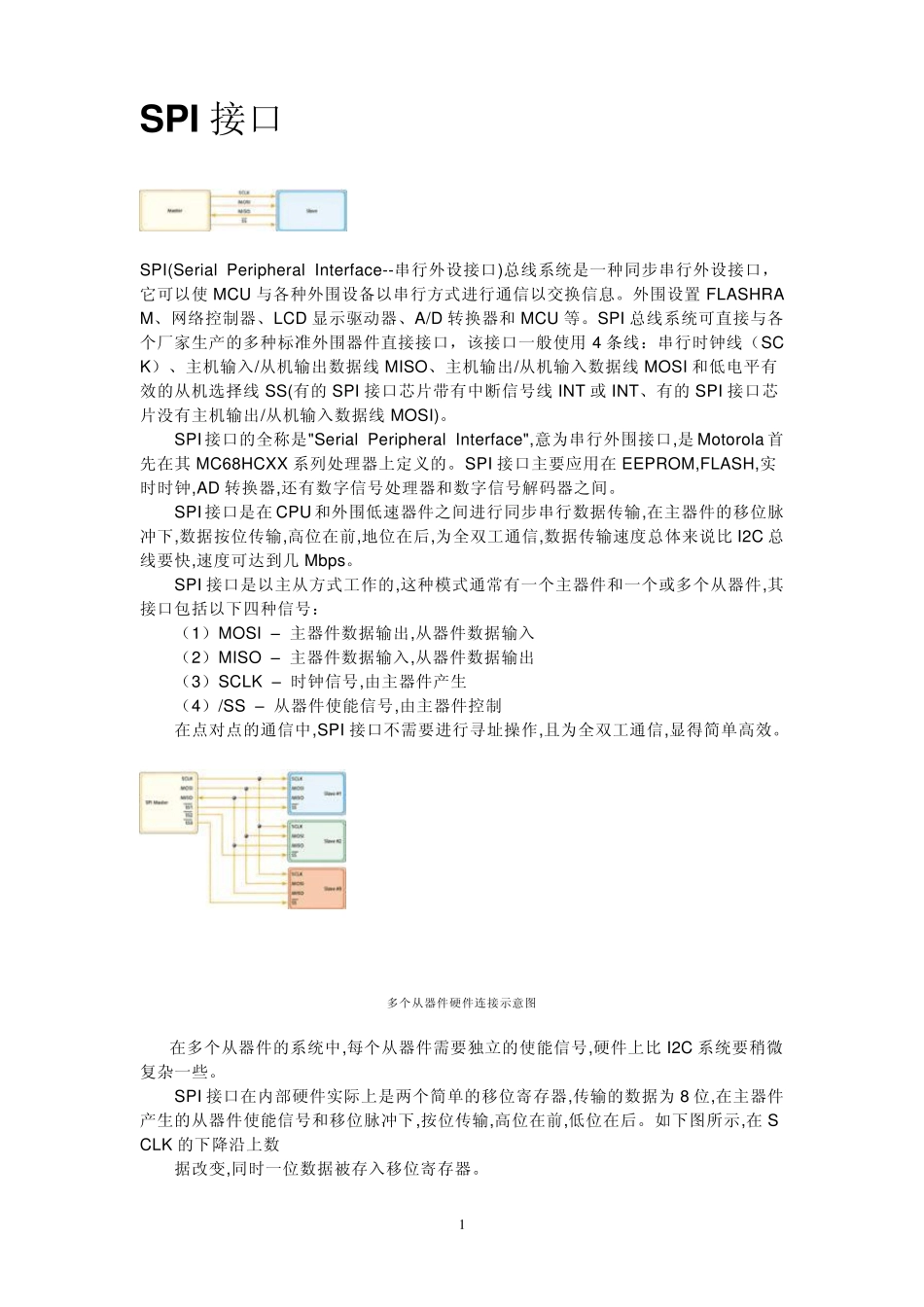

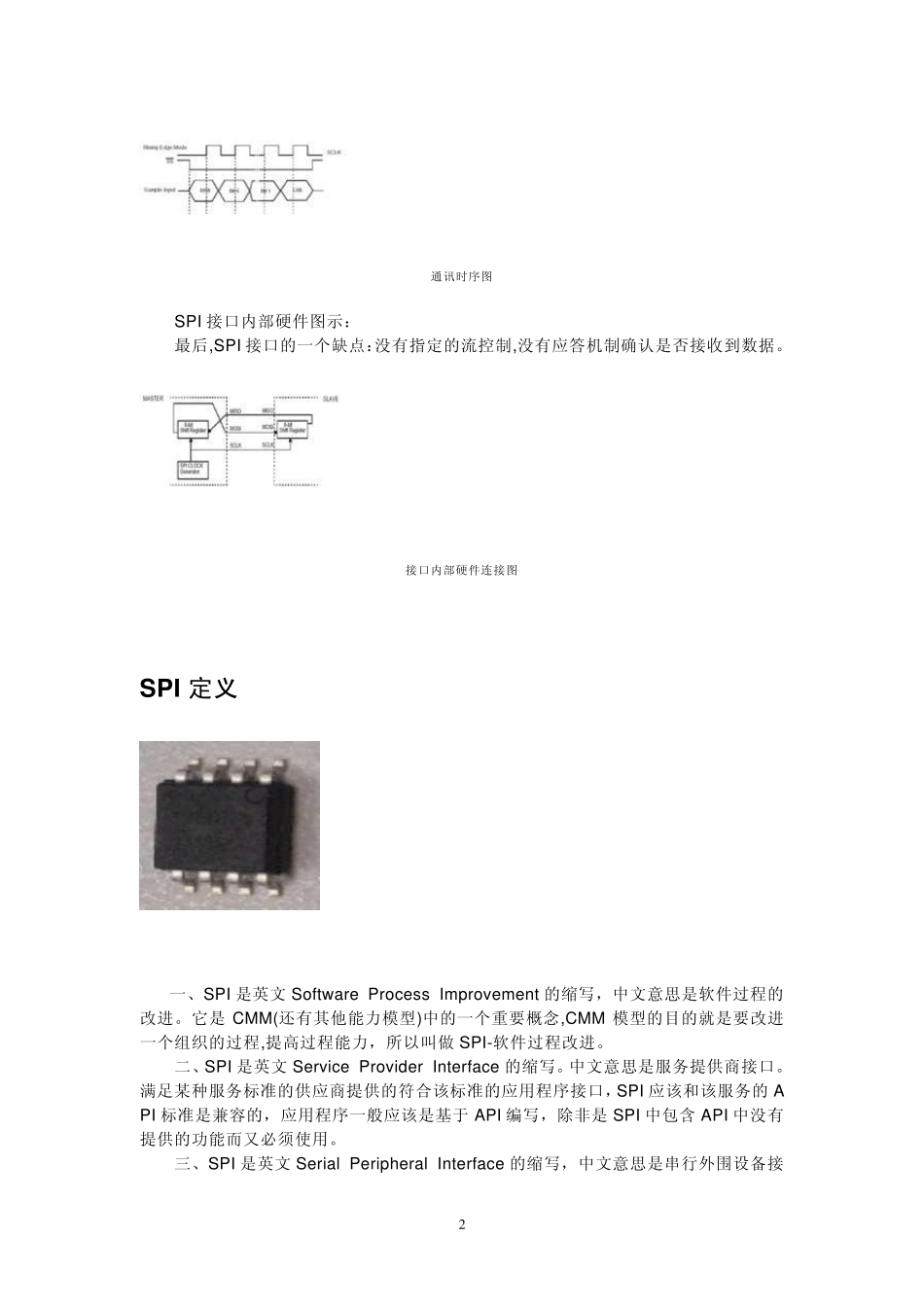

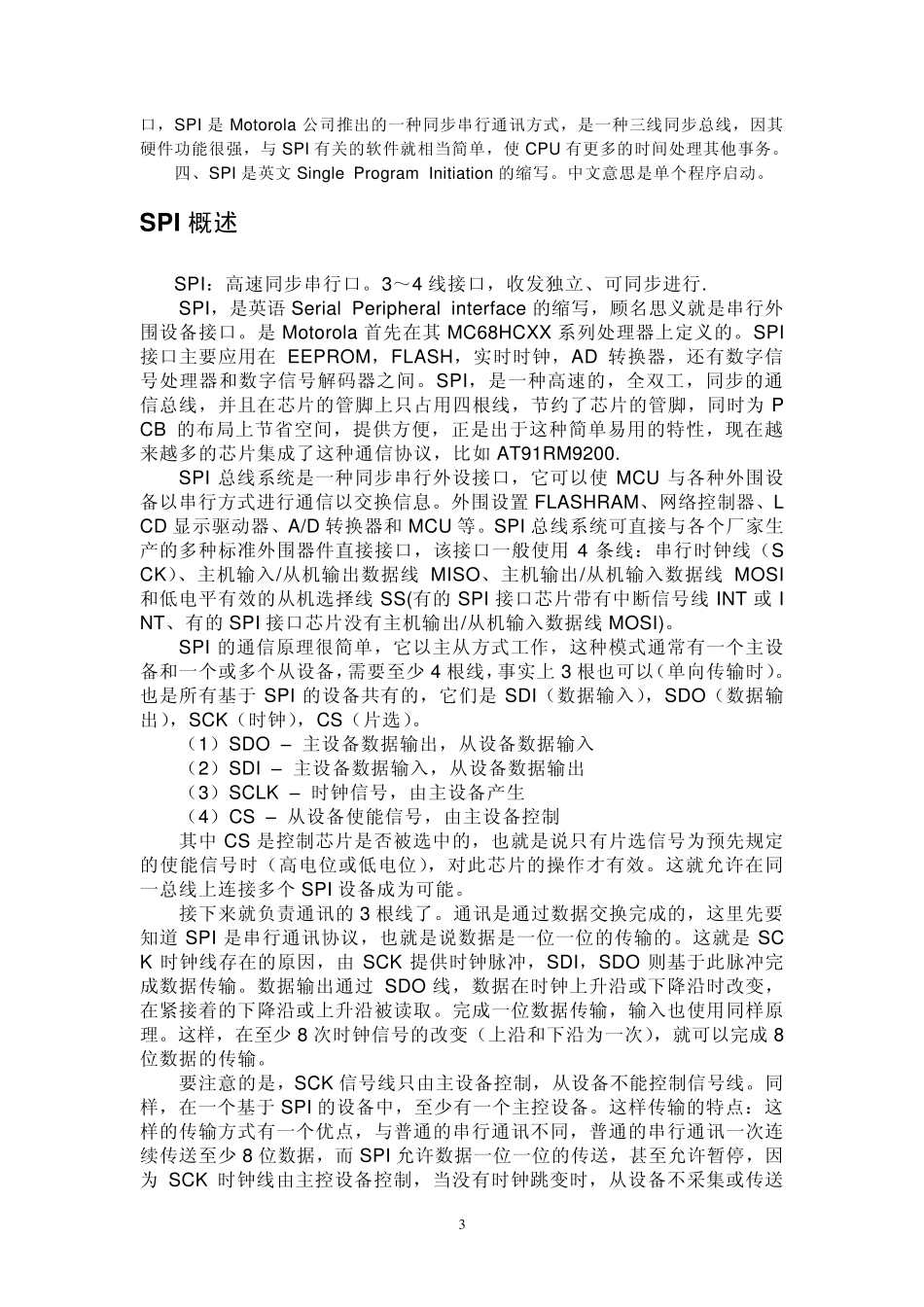

1 S P I 接口 SPI(Serial Peripheral Interface--串行外设接口)总线系统是一种同步串行外设接口，它可以使MCU 与各种外围设备以串行方式进行通信以交换信息。外围设置FLASHRAM、网络控制器、LCD 显示驱动器、A/D 转换器和 MCU 等。SPI 总线系统可直接与各个厂家生产的多种标准外围器件直接接口，该接口一般使用 4 条线：串行时钟线（SCK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOSI 和低电平有效的从机选择线SS(有的 SPI 接口芯片带有中断信号线INT 或 INT、有的 SPI 接口芯片没有主机输出/从机输入数据线MOSI)。 SPI 接口的全称是"Serial Peripheral Interface",意为串行外围接口,是Motorola 首先在其 MC68HCXX 系列处理器上定义的。SPI 接口主要应用在 EEPROM,FLASH,实时时钟,AD 转换器,还有数字信号处理器和数字信号解码器之间。 SPI 接口是在 CPU 和外围低速器件之间进行同步串行数据传输,在主器件的移位脉冲下,数据按位传输,高位在前,地位在后,为全双工通信,数据传输速度总体来说比 I2C 总线要快,速度可达到几 Mbps。 SPI 接口是以主从方式工作的,这种模式通常有一个主器件和一个或多个从器件,其接口包括以下四种信号： （1）MOSI – 主器件数据输出,从器件数据输入 （2）MISO – 主器件数据输入,从器件数据输出 （3）SCLK – 时钟信号,由主器件产生 （4）/SS – 从器件使能信号,由主器件控制 在点对点的通信中,SPI 接口不需要进行寻址操作,且为全双工通信,显得简单高效。 多个从器件硬件连接示意图 在多个从器件的系统中,每个从器件需要独立的使能信号,硬件上比 I2C 系统要稍微复杂一些。 SPI 接口在内部硬件实际上是两个简单的移位寄存器,传输的数据为 8 位,在主器件产生的从器件使能信号和移位脉冲下,按位传输,高位在前,低位在后。如下图所示,在 SCLK 的下降沿上数 据改变,同时一位数据被存入移位寄存器。 2 通讯时序图 SPI 接口内部硬件图示： 最后,SPI 接口的一个缺点：没有指定的流控制,没有应答机制确认是否接收到数据。 接口内部硬件连接图 S P I 定义 一、SPI 是英文 Softw are Process Improvement 的缩写，中文意思是软件过程的改进。它是CMM(还有其他能力模型)中的一个重要概念,CMM 模型的目的就是要改进一个组织的过程,提高过程能力，所以叫做 SPI-软件过程改进。 二、SPI 是英文 Service Provider Interface ...
