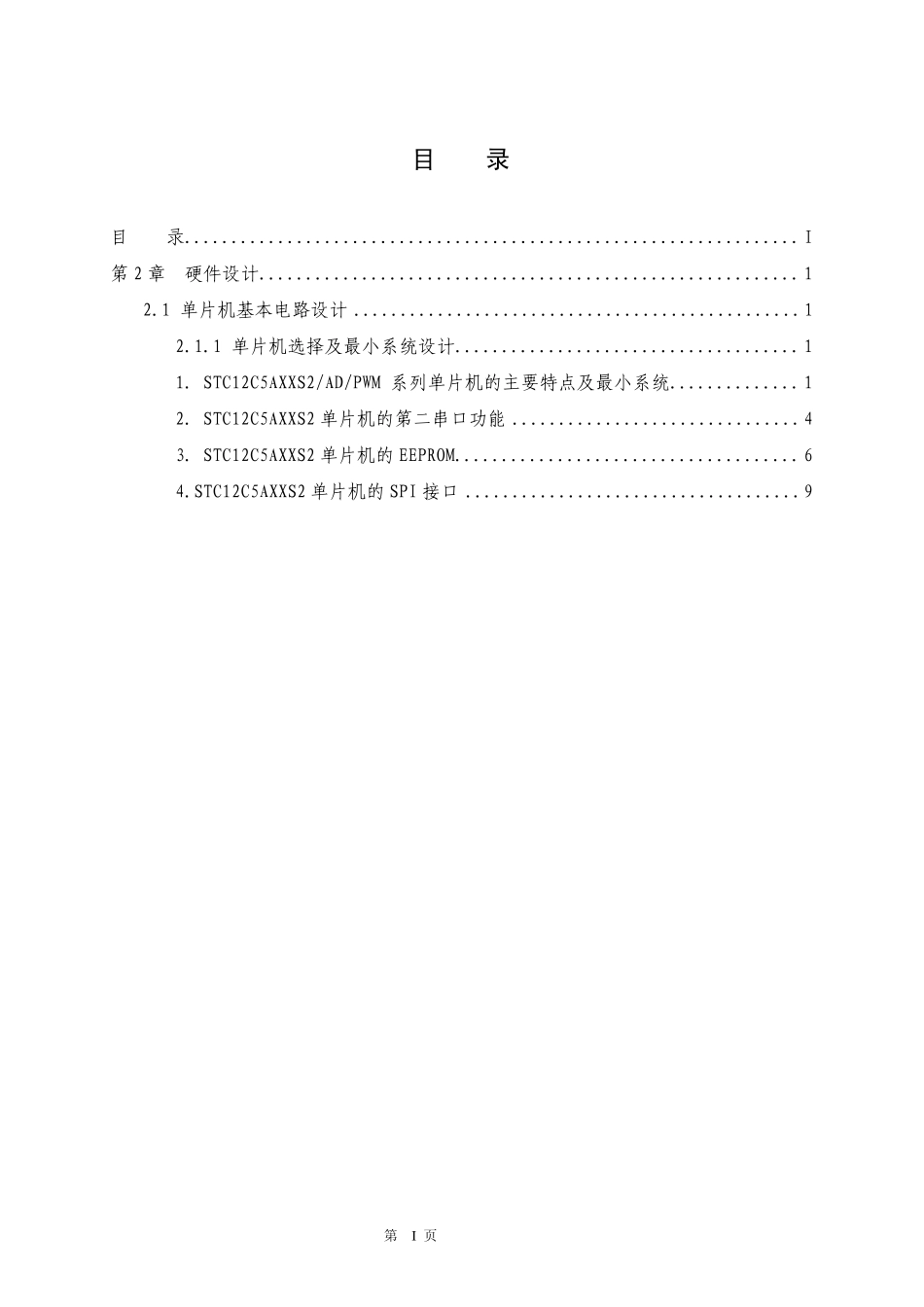

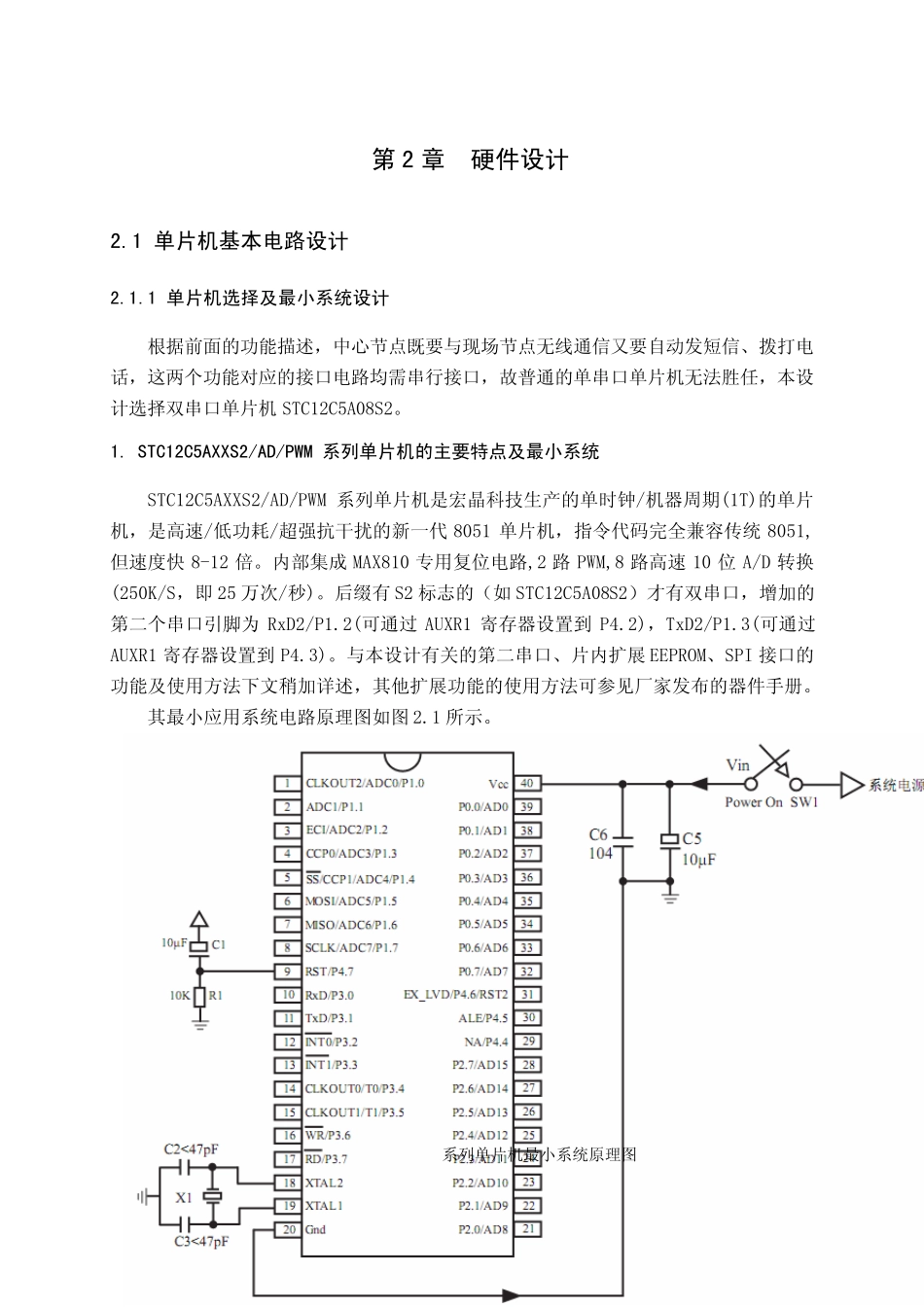

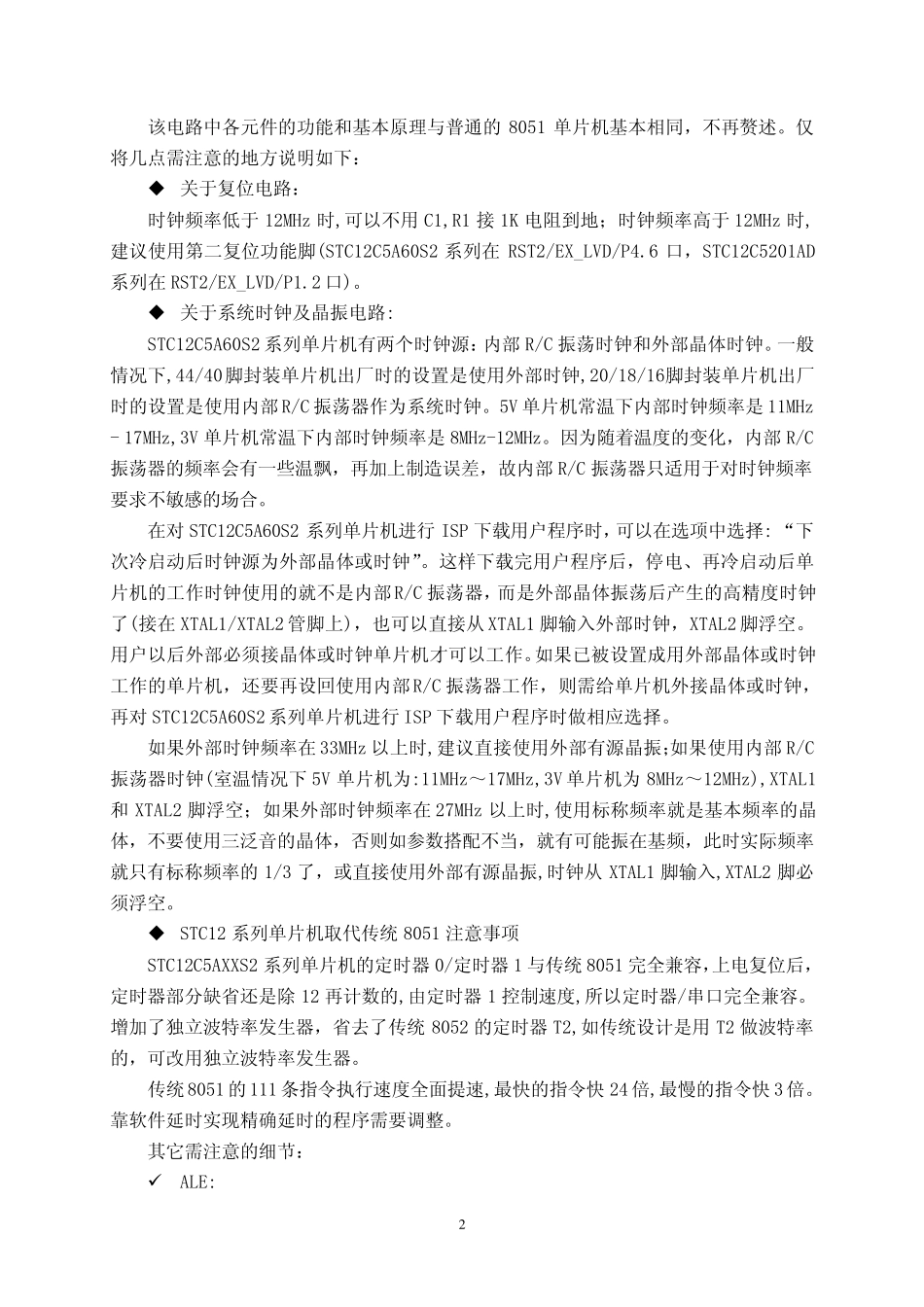

第 I 页 目 录 目 录.................................................................. I 第2 章 硬件设计.......................................................... 1 2.1 单片机基本电路设计................................................1 2.1.1 单片机选择及最小系统设计..................................... 1 1. STC12C5AXXS2/AD/PWM 系列单片机的主要特点及最小系统.............. 1 2. STC12C5AXXS2 单片机的第二串口功能 ...............................4 3. STC12C5AXXS2 单片机的 EEPROM..................................... 6 4.STC12C5AXXS2 单片机的 SPI 接口 ....................................9 1第2 章 硬件设计 2.1 单片机基本电路设计 2.1.1 单片机选择及最小系统设计 根据前面的功能描述，中心节点既要与现场节点无线通信又要自动发短信、拨打电话，这两个功能对应的接口电路均需串行接口，故普通的单串口单片机无法胜任，本设计选择双串口单片机 STC12C5A08S2。 1. STC12C5AXXS2/AD/PWM 系列单片机的主要特点及最小系统 STC12C5AXXS2/AD/PWM 系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代 8051 单片机，指令代码完全兼容传统 8051,但速度快 8-12 倍。内部集成 MAX810 专用复位电路,2 路 PWM,8 路高速 10 位 A/D 转换(250K/S，即 25 万次/秒)。后缀有 S2 标志的（如 STC12C5A08S2）才有双串口，增加的第二个串口引脚为RxD2/P1.2(可通过AUXR1 寄存器设置到P4.2)，TxD2/P1.3(可通过AUXR1 寄存器设置到P4.3)。与本设计有关的第二串口、片内扩展EEPROM、SPI 接口的功能及使用方法下文稍加详述，其他扩展功能的使用方法可参见厂家发布的器件手册。 其最小应用系统电路原理图如图2.1 所 示 。 图2.1 STC12C5A 系列单片机最小系统原理图 2该 电 路 中 各 元 件 的 功 能 和 基 本 原 理 与 普 通 的8051 单 片 机 基 本 相 同 ， 不 再 赘 述 。 仅将 几 点 需 注 意 的 地 方 说 明 如 下 ： 关 于 复 位 电 路 ： 时 钟 频 率 低 于 12MHz 时 ,可 以 不 用 C1,R1 接 1K 电 阻 到 地 ； 时 钟 频 率 高 于 12MHz 时 ,建 议 使 用 第 二 复 位 功 能 脚 (STC12C5A60S2 系 列 ...
