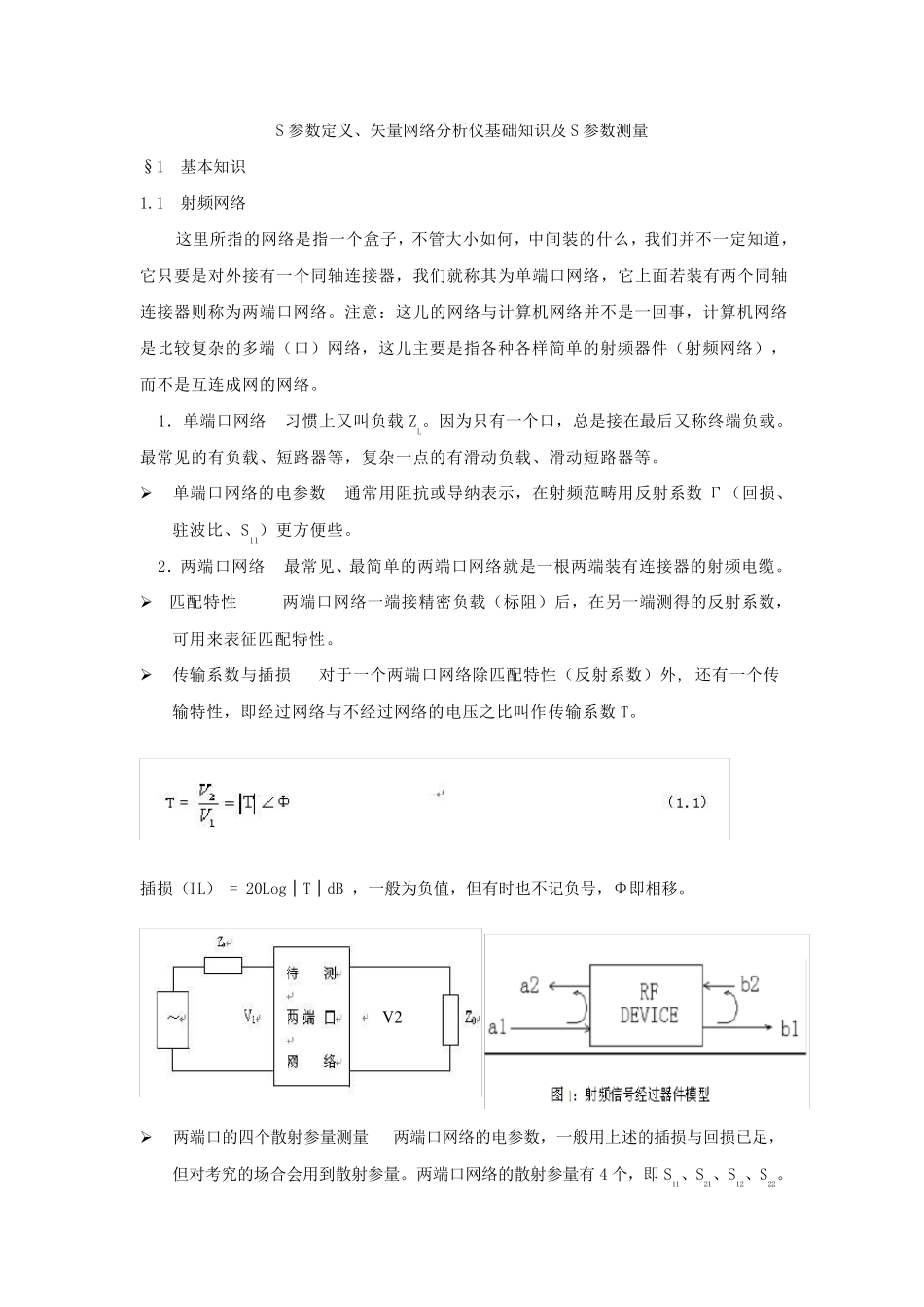

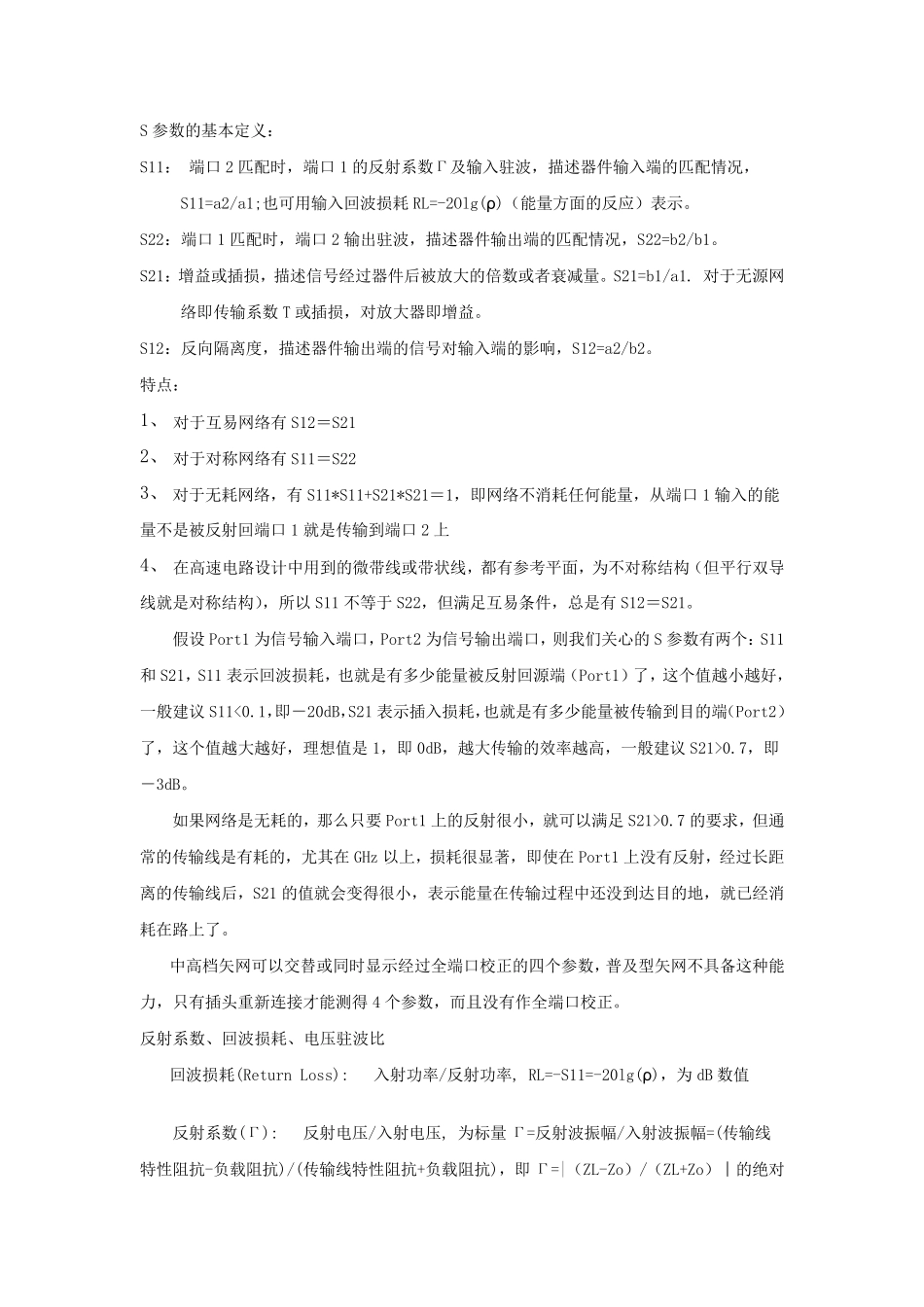

S 参数定义、矢量网络分析仪基础知识及S 参数测量 §1 基本知识 1.1 射频网络 这里所指的网络是指一个盒子，不管大小如何，中间装的什么，我们并不一定知道，它只要是对外接有一个同轴连接器，我们就称其为单端口网络，它上面若装有两个同轴连接器则称为两端口网络。注意：这儿的网络与计算机网络并不是一回事，计算机网络是比较复杂的多端（口）网络，这儿主要是指各种各样简单的射频器件（射频网络），而不是互连成网的网络。 1．单端口网络 习惯上又叫负载 ZL。因为只有一个口，总是接在最后又称终端负载。最常见的有负载、短路器等，复杂一点的有滑动负载、滑动短路器等。 ➢ 单端口网络的电参数 通常用阻抗或导纳表示，在射频范畴用反射系数Γ（回损、驻波比、S11）更方便些。 2．两端口网络 最常见、最简单的两端口网络就是一根两端装有连接器的射频电缆。 ➢ 匹配特性 两端口网络一端接精密负载（标阻）后，在另一端测得的反射系数，可用来表征匹配特性。 ➢ 传输系数与插损 对于一个两端口网络除匹配特性（反射系数）外, 还 有一个传输特性，即 经 过 网络与不经 过 网络的电压 之 比叫作 传输系数T。 插损（IL） = 20Log│ T│ dB ，一般 为负值 ，但 有时 也 不记 负号 ，Φ 即 相 移 。 ➢ 两端口的四 个散 射参量测量 两端口网络的电参数，一般 用上述 的插损与回损已 足 ，但 对考 究 的场 合 会 用到 散 射参量。两端口网络的散 射参量有 4 个，即 S11、S21、S12、S22。 V 2 S 参数的基本定义： S11： 端口2 匹配时，端口1 的反射系数Г及输入驻波，描述器件输入端的匹配情况，S11=a2/a1;也可用输入回波损耗 RL=-2Olg(ρ)（能量方面的反应）表示。 S22：端口1 匹配时，端口2 输出驻波，描述器件输出端的匹配情况，S22=b2/b1。 S21：增益或插损，描述信号经过器件后被放大的倍数或者衰减量。S21=b1/a1. 对于无源网络即传输系数T 或插损，对放大器即增益。 S12：反向隔离度，描述器件输出端的信号对输入端的影响，S12=a2/b2。 特点： 1、 对于互易网络有 S12＝S21 2、 对于对称网络有 S11＝S22 3、 对于无耗网络，有 S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1 输入的能量不是被反射回端口1 就是传输到端口2 上 4、 在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），...
