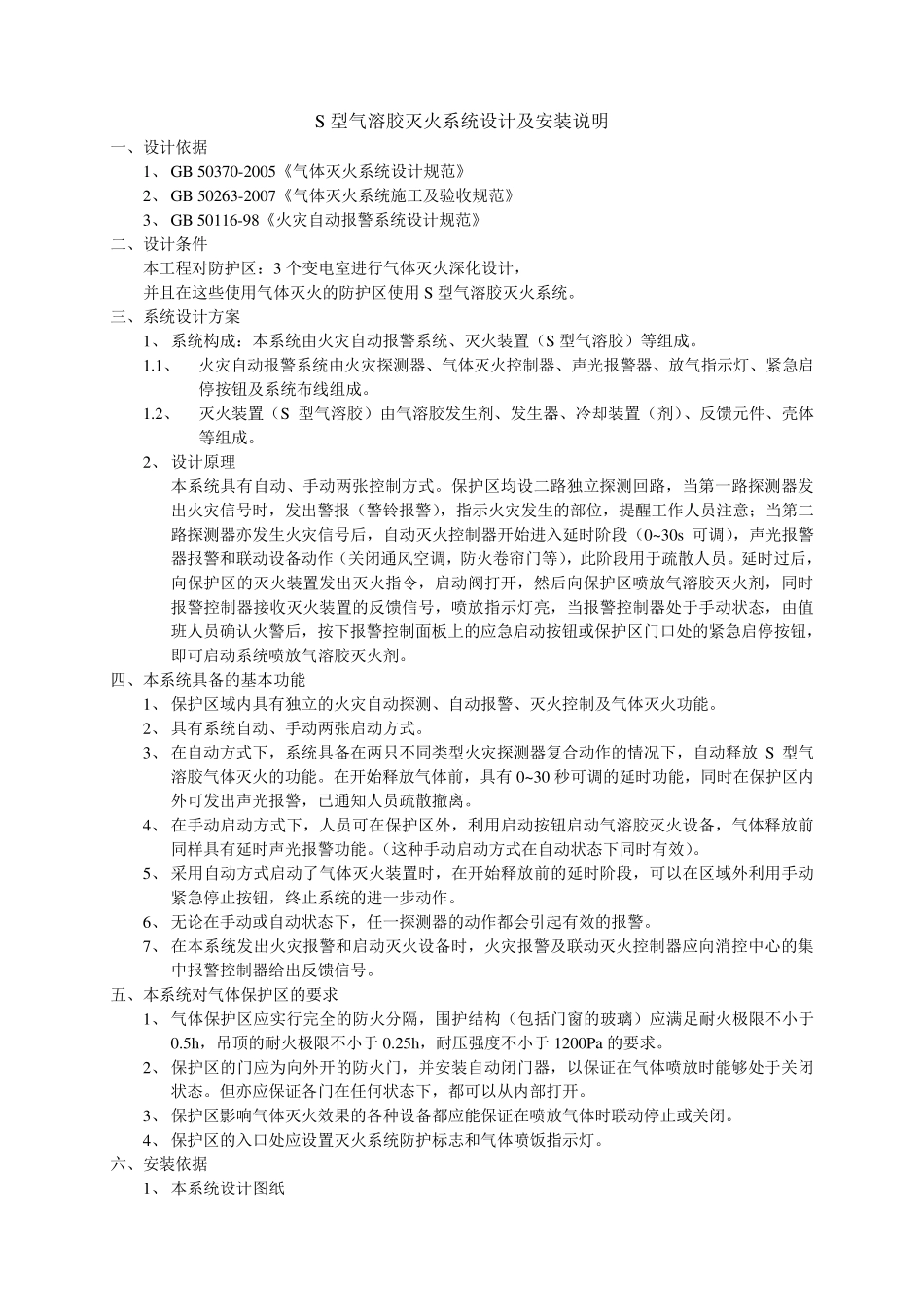

S 型气溶胶灭火系统设计及安装说明 一、设计依据 1、 GB 50370-2005《气体灭火系统设计规范》 2、 GB 50263-2007《气体灭火系统施工及验收规范》 3、 GB 50116-98《火灾自动报警系统设计规范》 二、设计条件 本工程对防护区：3 个变电室进行气体灭火深化设计， 并且在这些使用气体灭火的防护区使用 S 型气溶胶灭火系统。 三、系统设计方案 1、 系统构成：本系统由火灾自动报警系统、灭火装置（S 型气溶胶）等组成。 1.1、 火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。 1.2、 灭火装置（S 型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。 2、 设计原理 本系统具有自动、手动两张控制方式。保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~ 30s 可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。 四、本系统具备的基本功能 1、 保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。 2、 具有系统自动、手动两张启动方式。 3、 在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放 S 型气溶胶气体灭火的功能。在开始释放气体前，具有 0~30 秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。 4、 在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。（这种手动启动方式在自动状态下同时有效）。 5、 采用自动方式启动了气体灭火装置时，在开始释放前的延时阶段，可以在区域外利用手动紧急停止按钮，终止系统的进一步动作。 6、 无论在手动或自动状态下，任一探测器的动作都会引起有效的报警。 7、 在本系统发出火灾报警和启动灭火设备时，火灾报警及联动灭火控制器应向消控中心的集中报警控制...
