TB6560AHQ三轴步进电机驱动板使用说明VIP免费

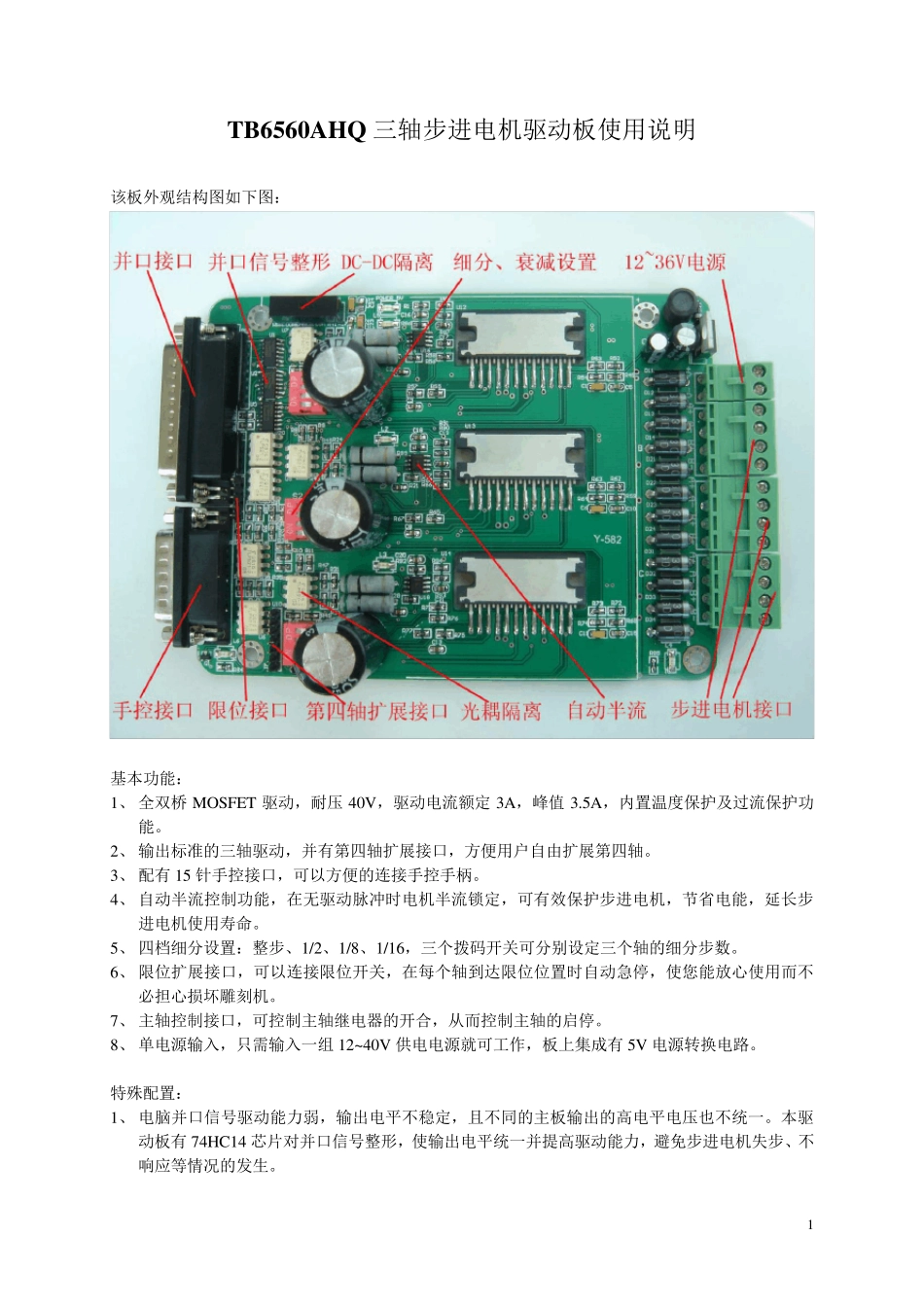

TB6560AHQ三轴步进电机驱动板使用说明_第1页
1/12

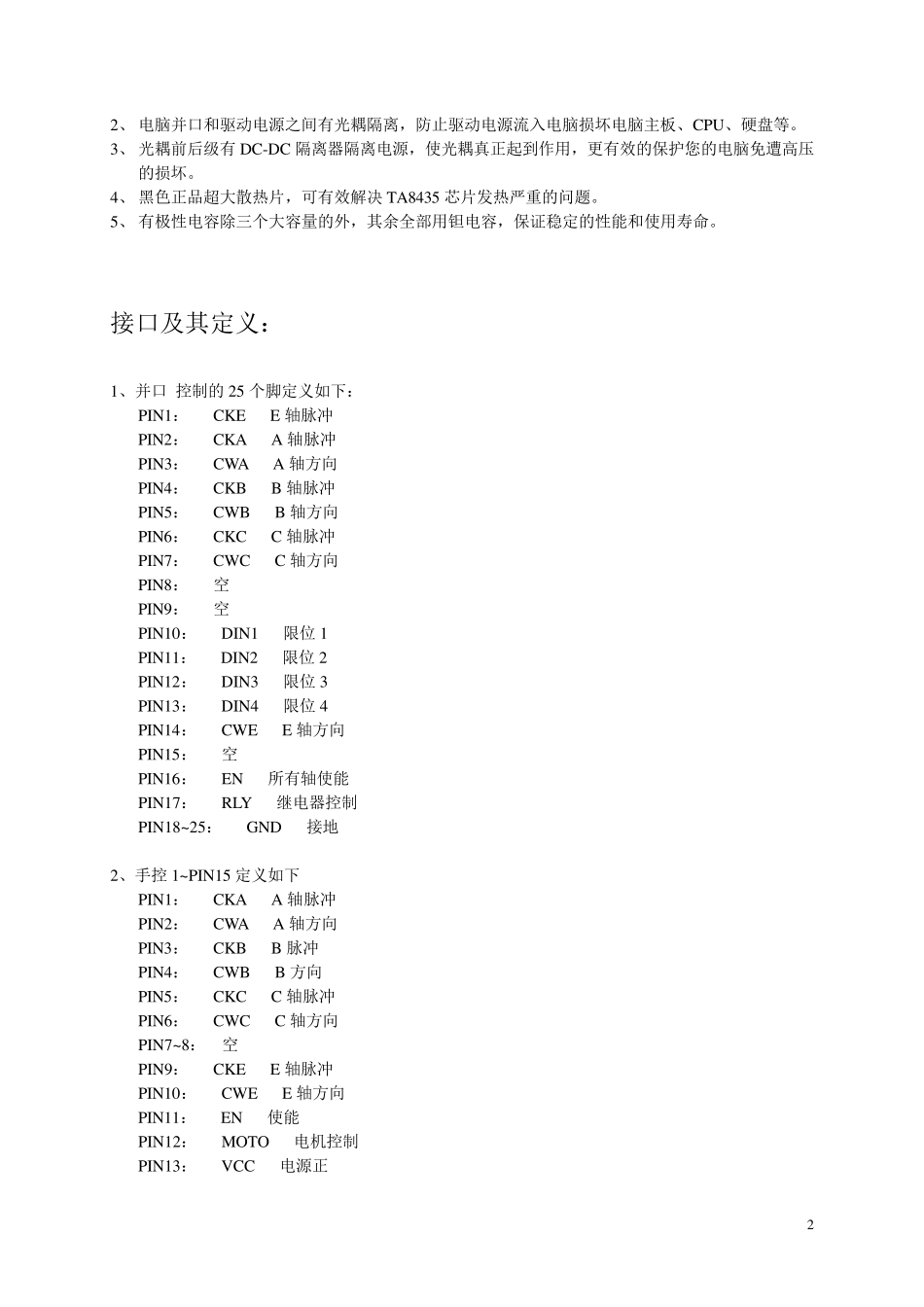

TB6560AHQ三轴步进电机驱动板使用说明_第2页
2/12

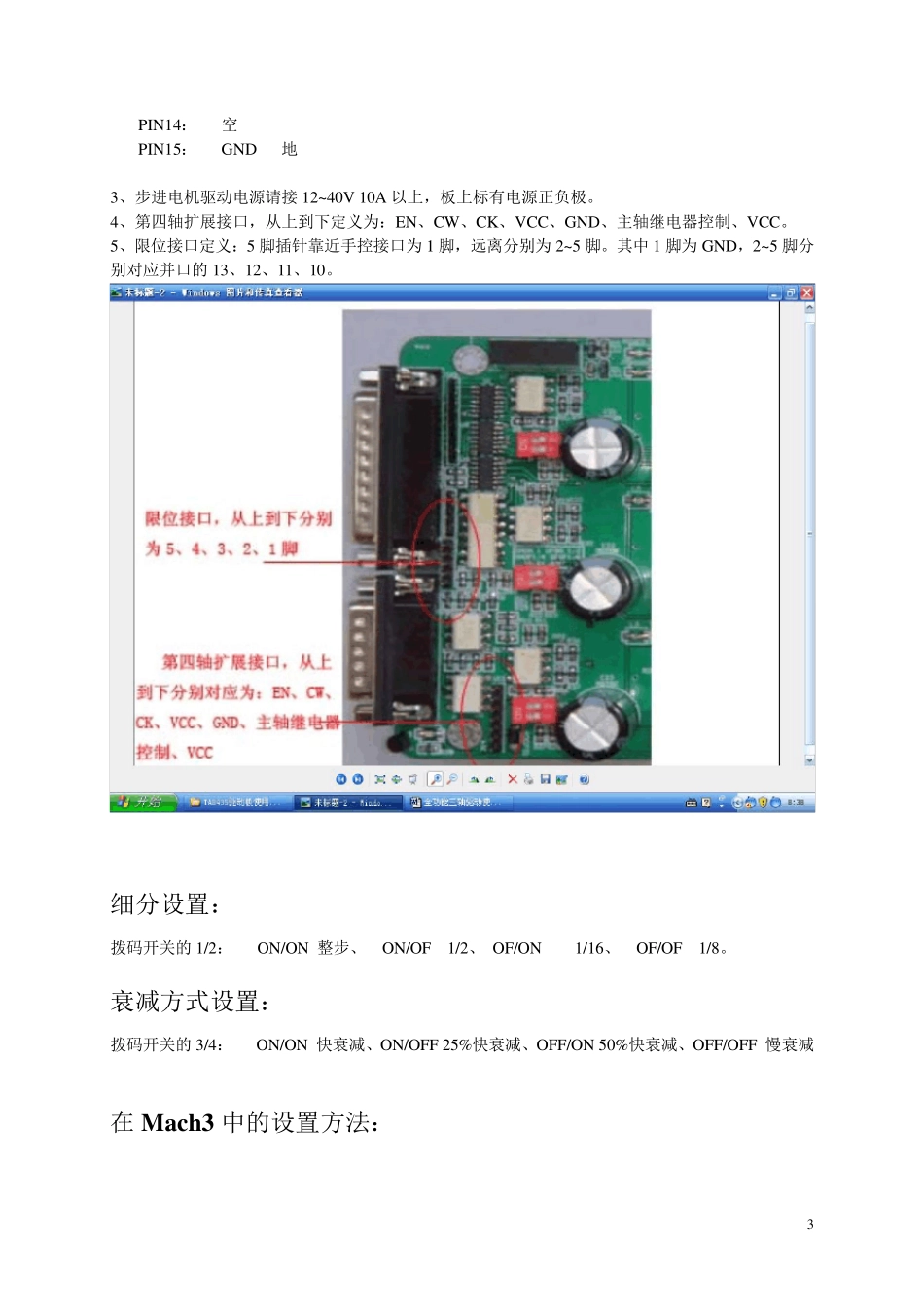

TB6560AHQ三轴步进电机驱动板使用说明_第3页
3/12
1 TB6560AHQ 三轴步进电机驱动板使用说明 该板外观结构图如下图: 基本功能: 1、 全双桥 MOSFET 驱动,耐压 40V,驱动电流额定 3A,峰值 3.5A,内置温度保护及过流保护功能。 2、 输出标准的三轴驱动,并有第四轴扩展接口,方便用户自由扩展第四轴。 3、 配有 15 针手控接口,可以方便的连接手控手柄。 4、 自动半流控制功能,在无驱动脉冲时电机半流锁定,可有效保护步进电机,节省电能,延长步进电机使用寿命。 5、 四档细分设置:整步、1/2、1/8、1/16,三个拨码开关可分别设定三个轴的细分步数。 6、 限位扩展接口,可以连接限位开关,在每个轴到达限位位置时自动急停,使您能放心使用而不必担心损坏雕刻机。 7、 主轴控制接口,可控制主轴继电器的开合,从而控制主轴的启停。 8、 单电源输入,只需输入一组 12~40V 供电电源就可工作,板上集成有 5V 电源转换电路。 特殊配置: 1、 电脑并口信号驱动能力弱,输出电平不稳定,且不同的主板输出的高电平电压也不统一。本驱动板有 74HC14 芯片对并口信号整形,使输出电平统一并提高驱动能力,避免步进电机失步、不响应等情况的发生。 2 2、 电脑并口和驱动电源之间有光耦隔离,防止驱动电源流入电脑损坏电脑主板、CPU、硬盘等。 3、 光耦前后级有 DC-DC 隔离器隔离电源,使光耦真正起到作用,更有效的保护您的电脑免遭高压的损坏。 4、 黑色正品超大散热片,可有效解决 TA8435 芯片发热严重的问题。 5、 有极性电容除三个大容量的外,其余全部用钽电容,保证稳定的性能和使用寿命。 接口及其定义: 1、并口 控制的 25 个脚定义如下: PIN1: CKE E 轴脉冲 PIN2: CKA A 轴脉冲 PIN3: CWA A 轴方向 PIN4: CKB B 轴脉冲 PIN5: CWB B 轴方向 PIN6: CKC C 轴脉冲 PIN7: CWC C 轴方向 PIN8: 空 PIN9: 空 PIN10: DIN1 限位 1 PIN11: DIN2 限位 2 PIN12: DIN3 限位 3 PIN13: DIN4 限位 4 PIN14: CWE E 轴方向 PIN15: 空 PIN16: EN 所有轴使能 PIN17: RLY 继电器控制 PIN18~25: GND 接地 2、手控 1~PIN15 定义如下 PIN1: CKA A 轴脉冲 PIN2: CWA A 轴方向 PIN3: CKB B 脉冲 PIN4: CWB B 方向 PIN5: CKC C 轴脉冲 PIN6: CWC C 轴方向 PIN7~8: 空 PIN9: CKE E 轴脉冲 PIN10: CWE E 轴方向 PIN11: EN 使能 PIN...
