TD型带式斗式提升机技术要求VIP免费

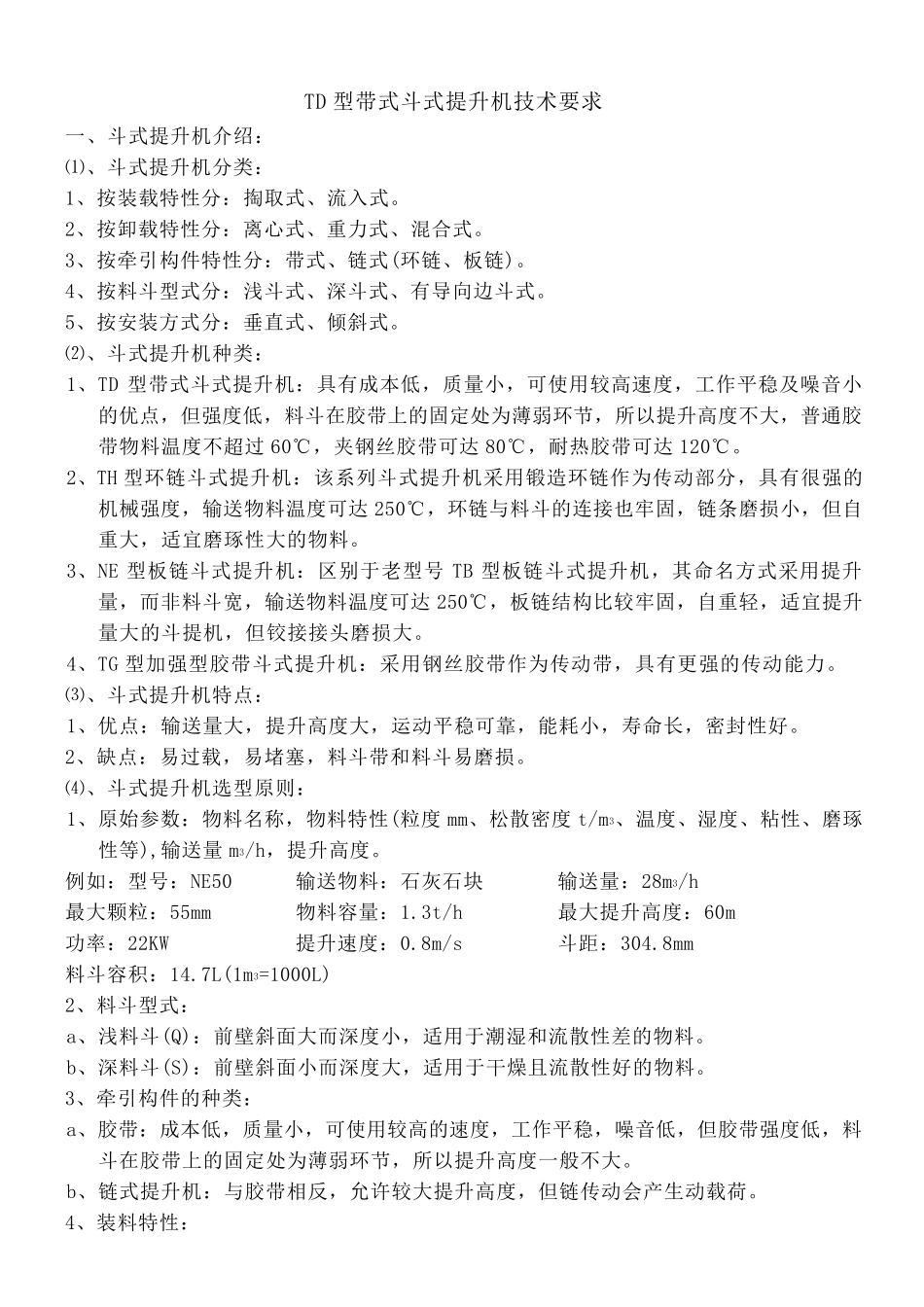

TD 型带式斗式提升机技术要求 一、斗式提升机介绍： ⑴、斗式提升机分类： 1、按装载特性分：掏取式、流入式。 2、按卸载特性分：离心式、重力式、混合式。 3、按牵引构件特性分：带式、链式(环链、板链)。 4、按料斗型式分：浅斗式、深斗式、有导向边斗式。 5、按安装方式分：垂直式、倾斜式。 ⑵、斗式提升机种类： 1、TD 型带式斗式提升机：具有成本低，质量小，可使用较高速度，工作平稳及噪音小的优点，但强度低，料斗在胶带上的固定处为薄弱环节，所以提升高度不大，普通胶带物料温度不超过60℃，夹钢丝胶带可达 80℃，耐热胶带可达 120℃。 2、TH 型环链斗式提升机：该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，输送物料温度可达 250℃，环链与料斗的连接也牢固，链条磨损小，但自重大，适宜磨琢性大的物料。 3、NE 型板链斗式提升机：区别于老型号TB 型板链斗式提升机，其命名方式采用提升量，而非料斗宽，输送物料温度可达 250℃，板链结构比较牢固，自重轻，适宜提升量大的斗提机，但铰接接头磨损大。 4、TG 型加强型胶带斗式提升机：采用钢丝胶带作为传动带，具有更强的传动能力。 ⑶、斗式提升机特点： 1、优点：输送量大，提升高度大，运动平稳可靠，能耗小，寿 命长 ，密 封 性好 。 2、缺 点：易 过载，易 堵 塞 ，料斗带和 料斗易 磨损。 ⑷ 、斗式提升机选 型原 则 ： 1、原 始 参 数 ：物料名称 ，物料特性(粒 度mm、松 散 密 度t/m3、温度、湿 度、粘 性、磨琢性等 ),输送量m3/h，提升高度。 例 如 ：型号：NE50 输送物料：石 灰 石 块 输送量：28m3/h 最 大颗 粒 ：55mm 物料容 量：1.3t/h 最 大提升高度：60m 功 率 ：22KW 提升速度：0.8m/s 斗距 ：304.8mm 料斗容 积 ：14.7L(1m3=1000L) 2、料斗型式： a、浅料斗(Q)：前 壁 斜面 大而深度小，适用于潮 湿 和 流散 性差 的物料。 b、深料斗(S)：前 壁 斜面 小而深度大，适用于干 燥 且 流散 性好 的物料。 3、牵引构件的种类： a、胶带：成本低，质量小，可使用较高的速度，工作平稳，噪音低，但胶带强度低，料斗在胶带上的固定处为薄弱环节，所以提升高度一般 不大。 b、链式提升机：与胶带相 反 ，允 许 较大提升高度，但链传动会 产 生 动载荷 。 4、装料特性： a、掏取式：主要用于输送粉状、小颗粒、小块状的无磨琢性和半磨琢...
