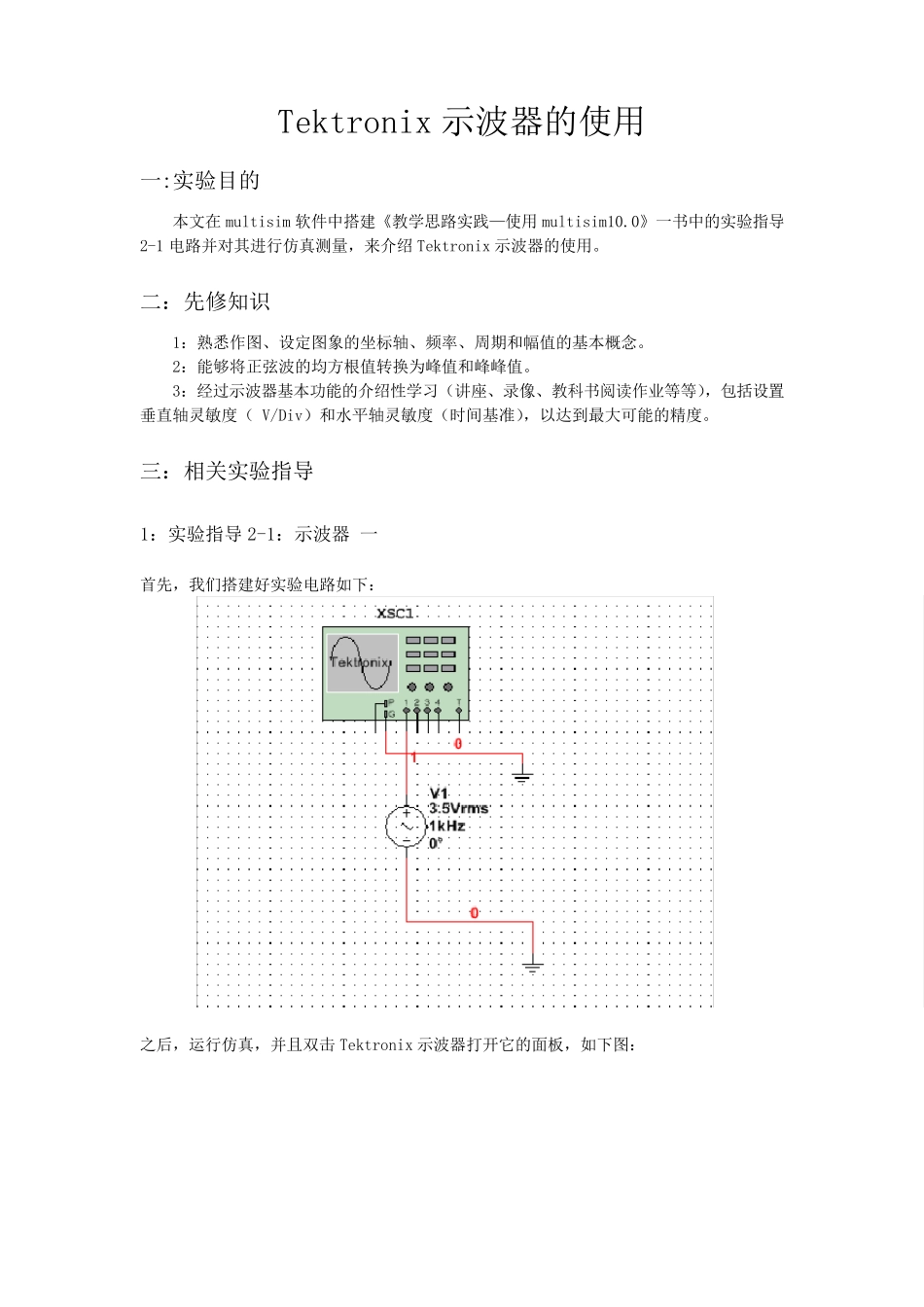

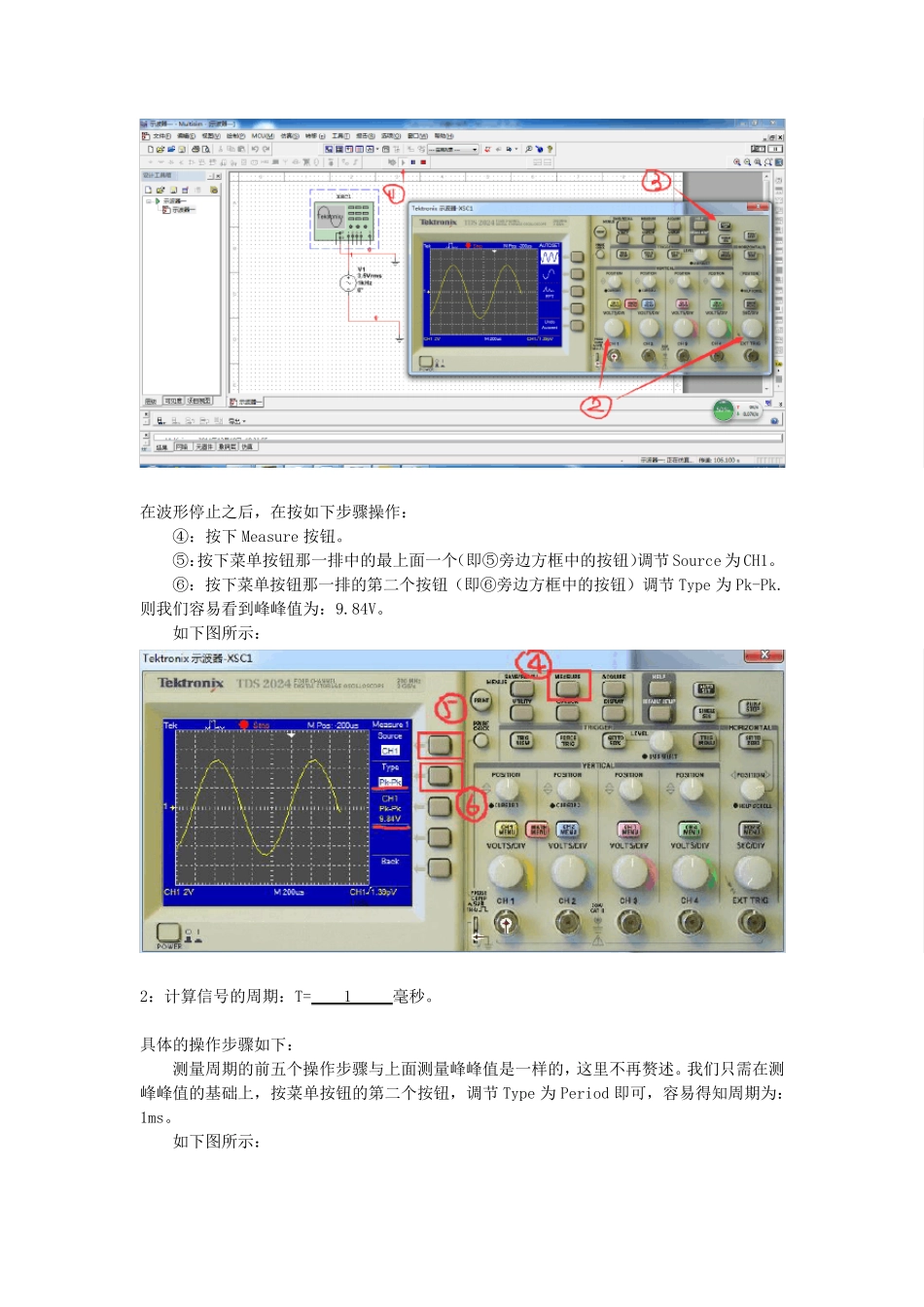

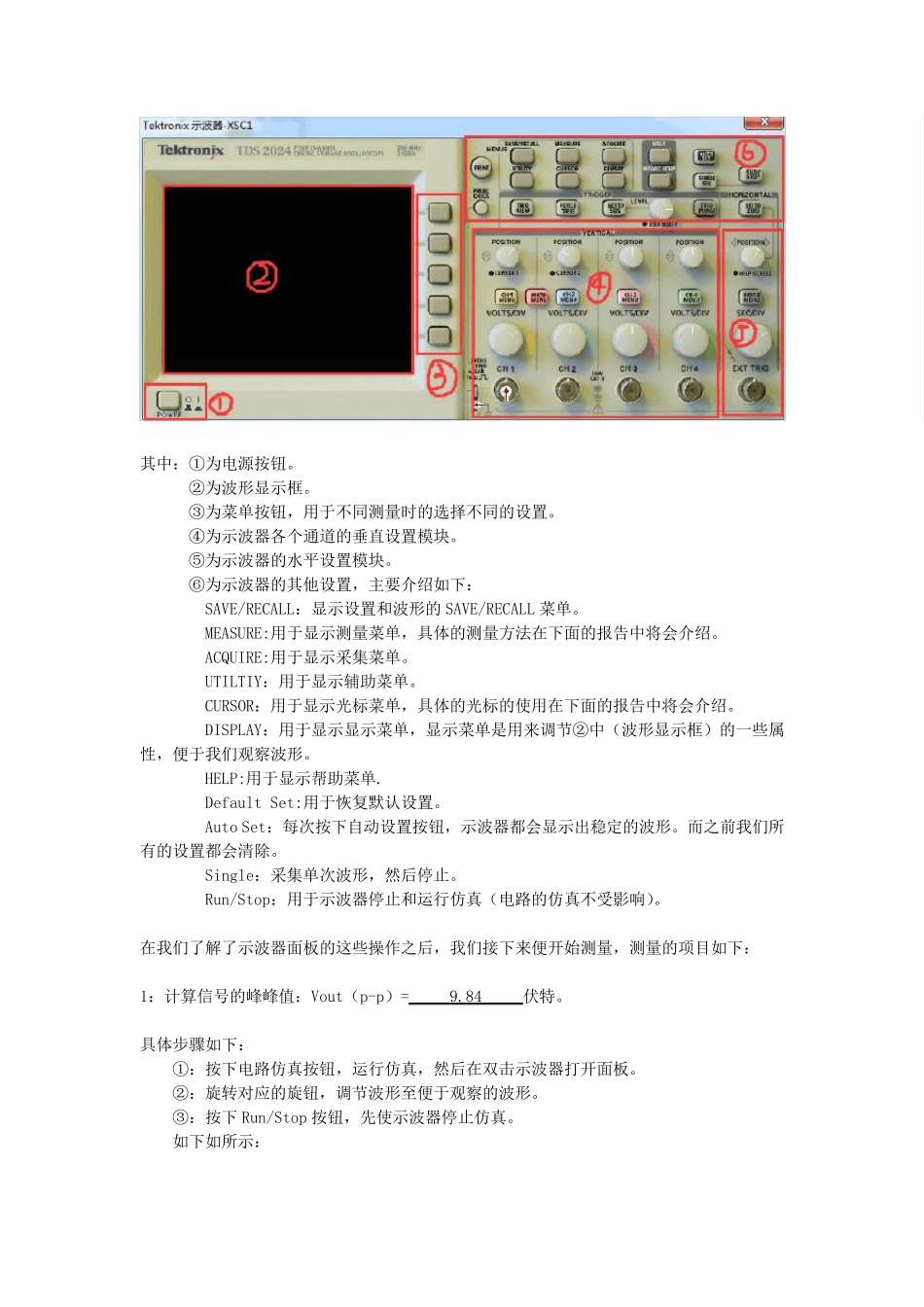

Tektronix 示波器的使用 一:实验目的 本文在multisim 软件中搭建《教学思路实践—使用multisim10.0》一书中的实验指导2-1 电路并对其进行仿真测量，来介绍 Tektronix 示波器的使用。 二：先修知识 1：熟悉作图、设定图象的坐标轴、频率、周期和幅值的基本概念。 2：能够将正弦波的均方根值转换为峰值和峰峰值。 3：经过示波器基本功能的介绍性学习（讲座、录像、教科书阅读作业等等），包括设置垂直轴灵敏度（ V/Div）和水平轴灵敏度（时间基准），以达到最大可能的精度。 三：相关实验指导 1：实验指导 2-1：示波器 一 首先，我们搭建好实验电路如下： 之后，运行仿真，并且双击 Tektronix 示波器打开它的面板，如下图： 其中：①为电源按钮。 ②为波形显示框。 ③为菜单按钮，用于不同测量时的选择不同的设置。 ④为示波器各个通道的垂直设置模块。 ⑤为示波器的水平设置模块。 ⑥为示波器的其他设置，主要介绍如下： SAVE/RECALL：显示设置和波形的 SAVE/RECALL 菜单。 MEASURE:用于显示测量菜单，具体的测量方法在下面的报告中将会介绍。 ACQUIRE:用于显示采集菜单。 UTILTIY：用于显示辅助菜单。 CURSOR：用于显示光标菜单，具体的光标的使用在下面的报告中将会介绍。 DISPLAY：用于显示显示菜单，显示菜单是用来调节②中（波形显示框）的一些属性，便于我们观察波形。 HELP:用于显示帮助菜单. Default Set:用于恢复默认设置。 Auto Set：每次按下自动设置按钮，示波器都会显示出稳定的波形。而之前我们所有的设置都会清除。 Single：采集单次波形，然后停止。 Run/Stop：用于示波器停止和运行仿真（电路的仿真不受影响）。 在我们了解了示波器面板的这些操作之后，我们接下来便开始测量，测量的项目如下： 1：计算信号的峰峰值：Vout（p-p）= 9.84 伏特。 具体步骤如下： ①：按下电路仿真按钮，运行仿真，然后在双击示波器打开面板。 ②：旋转对应的旋钮，调节波形至便于观察的波形。 ③：按下 Run/Stop 按钮，先使示波器停止仿真。 如下如所示： 在波形停止之后，在按如下步骤操作： ④：按下Measure 按钮。 ⑤：按下菜单按钮那一排中的最上面一个（即⑤旁边方框中的按钮）调节 Source 为 CH1。 ⑥：按下菜单按钮那一排的第二个按钮（即⑥旁边方框中的按钮）调节 Type 为 Pk-Pk.则我们容易看到峰峰值为：9.84V。 如下图所示： 2：计算信号的周期：T= 1 毫秒。 具体的...
