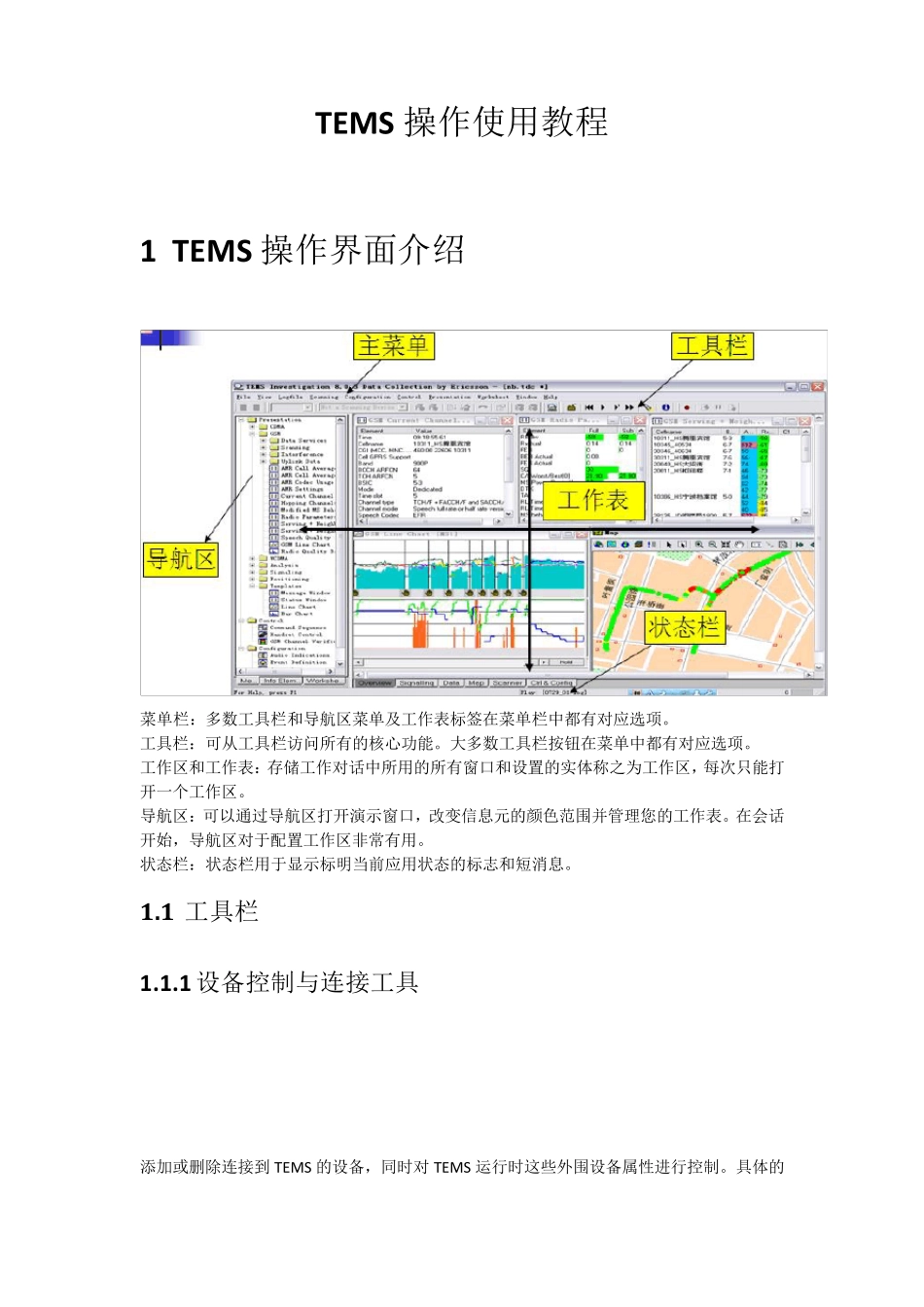

TEMS 操作使用教程 1 TEMS 操作界面介绍 菜单栏：多数工具栏和导航区菜单及工作表标签在菜单栏中都有对应选项。 工具栏：可从工具栏访问所有的核心功能。大多数工具栏按钮在菜单中都有对应选项。 工作区和工作表：存储工作对话中所用的所有窗口和设置的实体称之为工作区，每次只能打开一个工作区。 导航区：可以通过导航区打开演示窗口，改变信息元的颜色范围并管理您的工作表。在会话开始，导航区对于配置工作区非常有用。 状态栏：状态栏用于显示标明当前应用状态的标志和短消息。 1 .1 工具栏 1.1.1 设备控制与连接工具 添加或删除连接到 TEMS 的设备，同时对TEMS 运行时这些外围设备属性进行控制。具体的 设置如图中所示。 1.1.2 记录工具 对现场记录的log 文件进行记录、插入标签、记录到新日记文件中 。 1.1.3 回放工具 LOG 文件的查看及查找定位。 1.2 导航区 1.2.1 导航区-Menu 点击主菜单栏中的view 下拉菜单中的 navigator 就会出现右图menu 的选项。 menu 中列出了应用中可用的多数窗口 类型。这些窗口大致分为三类：显示 类、控制类和配置类。要打开某一窗 口，请双击对应的图标。 1.2.2 导航区-IE 在Navigator 下点击 Info Element 选项 （右图红圈），将出现右图菜单。 Info Element 选项卡中列出了 TEMS 中涉及的所有信息元。除“文本”类以外，所有信息元都有缺省的颜色、标记大小、标志等属性，并因元值而异。这些属性可以在 Info Element 选项卡中进行编辑。当在显示窗口中添加信息元时，这些设置会自动生效。 1.2.3 导航区-w orksheet 在Navigator 下点击worksheet 选项，出现右图。  选项卡中列出了工作区内当前活动的工作表。  每个工作表都用一个文件夹来表示，里面包含该工作表的所有窗口。  双击其中的某个图标，相应的窗口（及其所在的工作表）便会被激活。 1.3 工作区窗口  摆设原则是2 个MS 的主要信息都要显示出来。  主要是Overview 和Signaling 工作表。  设置完成后保存Workspaces，方便以后直接打开使用。 （该.tdc 为本人常用工作界面，大家也可以根据自己的喜好设置工作界面） 1.3.1 工作区窗口— Overview 1 MS1 的Current Channel 当前信道：Time 时间、Cellname 小区名、CGI 小区全球识别码、Channel mode 信道模式、Channel type 类型等信息。（MS2 对应为6） 2 MS1 的Radio Paramet...
