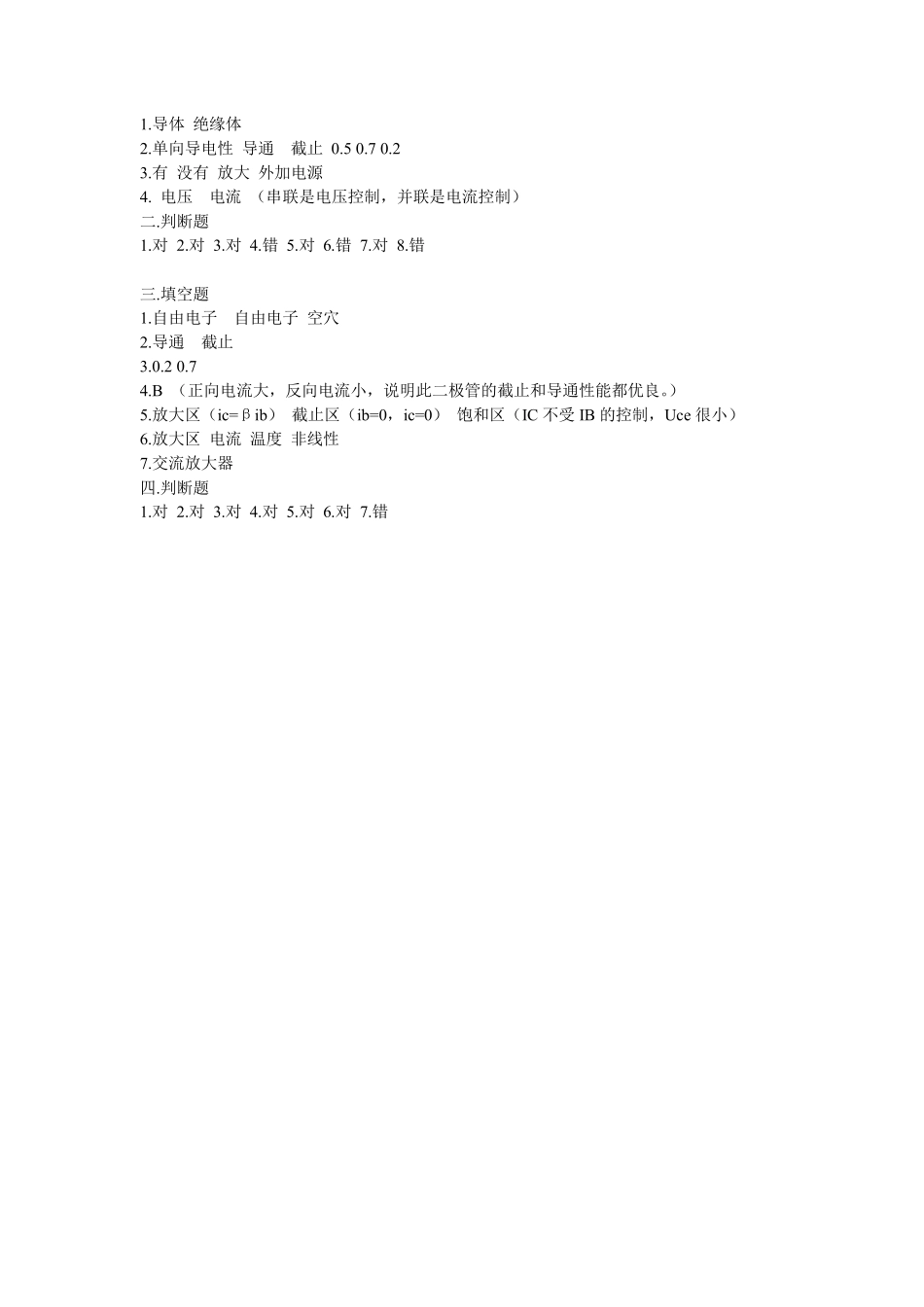

1.导体 绝缘体 2.单向导电性 导通 截止 0.5 0.7 0.2 3.有 没有 放大 外加电源 4. 电压 电流 (串联是电压控制,并联是电流控制) 二.判断题 1.对 2.对 3.对 4.错 5.对 6.错 7.对 8.错 三.填空题 1.自由电子 自由电子 空穴 2.导通 截止 3.0.2 0.7 4.B (正向电流大,反向电流小,说明此二极管的截止和导通性能都优良。) 5.放大区(ic=βib) 截止区(ib=0,ic=0) 饱和区(IC 不受 IB 的控制,Uce 很小) 6.放大区 电流 温度 非线性 7.交流放大器 四.判断题 1.对 2.对 3.对 4.对 5.对 6.对 7.错 一、判断题 1、当甲类功放电路的输入功率为零时,管子的消耗功率最大。 正确; 2、乙类功放电路在输出功率为最大时,管子功耗最大。 错误。 3、在输入电压为零时,甲乙类推挽功放电路中的电源所消耗的功率是两个管子的静态电流与电源电压的乘积。 正确; 4、在管子的极限参数中,集电极最大允许耗散功率PCM 是集电极最大电流 ICM 和基极开路时集电极—发射极间反向击穿电压 V(BR)CEO 的乘积。 错误。 5、OCL 功率乙类互补对称电路,其功放管的最大管耗出现在输出电压幅度为 0.64Vcc 的时侯。 正确; 6、只有两个三极管的类型相同时才能组合成复合管。 错误。 7、复合管的类型(NPN 或 PNP)与组成它的最前面的管子类型相同。 正确; 8、只要把两个三极管组成复合管,一定可以提高管子的输入电阻。 错误。 9、复合管的?值近似等于组成它的个三极管?值的乘积。 正确; 10、复合管的穿透电流等于组成它的各三极管穿透电流之和。 错误。 11、由于场效应管的栅极几乎不取电流,故两个场效应管不能组成复合管。 正确; 12、复合管的额定功耗是指后面管子的额定功耗。 正确; 13、复合管的反向击穿电压等于个三极管反向击穿电压中的较小者。 正确; 14、复合管的集电极最大允许电流等于后面管子的集电极最大允许电流。 正确; 15、阻容耦合放大电路只能放大交流信号,不能放大直流信号。正确 16、集成运放工作在非线性区时,输出电压不是高电平就是低电平。正确 17、电压负反馈可以稳定输出电压。因此流过负载的电流也必然稳定。错误 18、放大电路必须在不失真的条件下才能考虑和计算电压放大倍数。正确 19、正弦波振荡器稳定振荡的振幅条件是|AF|=1。错误 20、集成运放实质上就是双端输入、单端输出,放大倍数很高的交流放大器。正确 21、整流电路可以将正...
