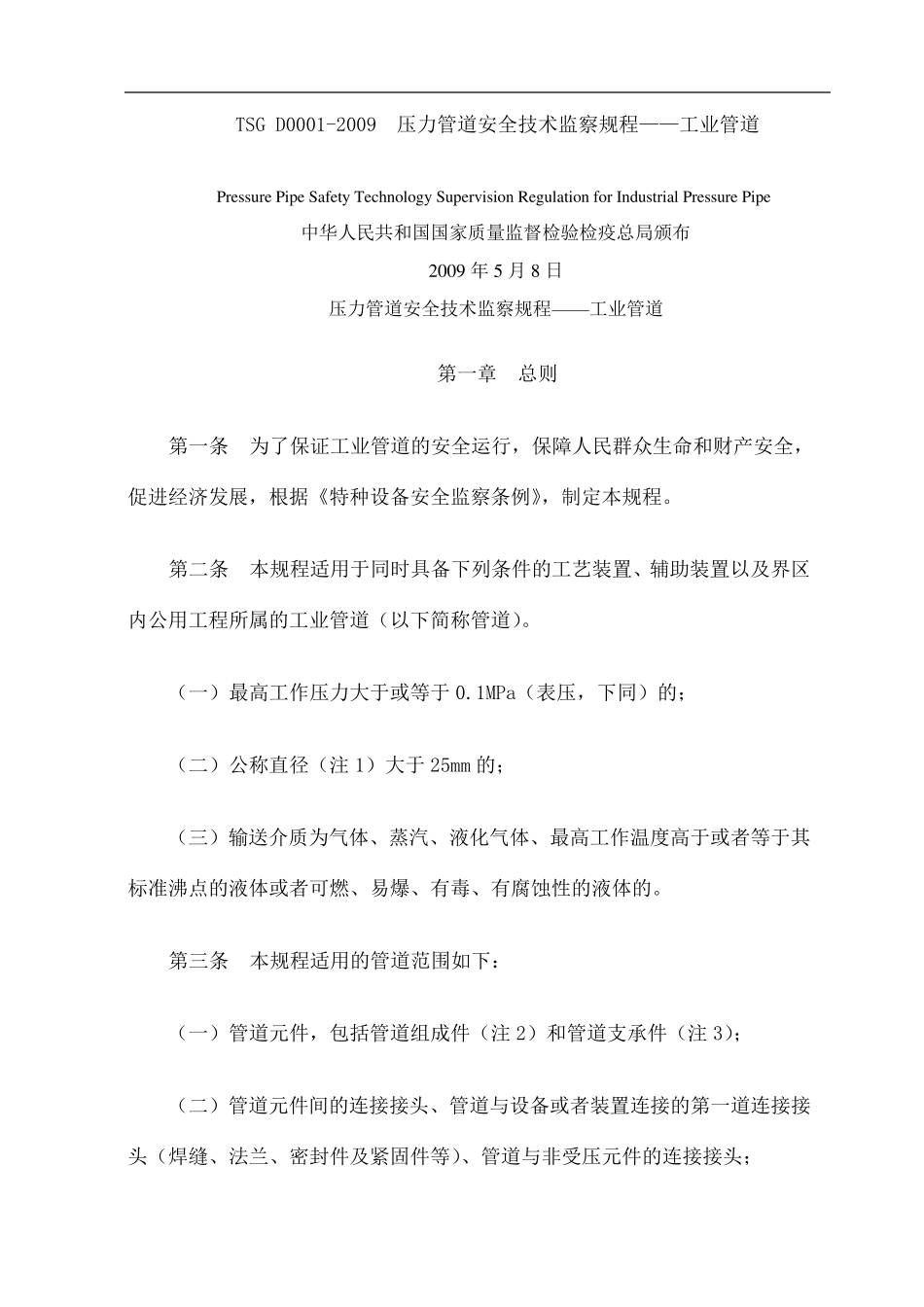

TSG D0001-2009 压力管道安全技术监察规程——工业管道 Pressu re Pipe Safety Technology Su perv ision Regu lation for Indu strial Pressu re Pipe 中华人民共和国国家质量监督检验检疫总局颁布 2009 年 5 月 8 日 压力管道安全技术监察规程——工业管道 第一章 总则 第一条 为了保证工业管道的安全运行，保障人民群众生命和财产安全，促进经济发展，根据《特种设备安全监察条例》，制定本规程。 第二条 本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）。 （一）最高工作压力大于或等于 0.1MPa（表压，下同）的； （二）公称直径（注 1）大于 25mm 的； （三）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。 第三条 本规程适用的管道范围如下： （一）管道元件，包括管道组成件（注 2）和管道支承件（注 3）； （二）管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰 、密 封 件及紧 固 件等）、管道与非 受 压元件的连接接头； （三）管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。 注 1：公称直径即公称通径、公称尺寸，代号一般用DN 表示。 注 2：管道组成件，用于连接或者装配成承载压力且密封的管道系统的元件，包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头，耐压软管、过滤器（如 Y 型、T 型等）、管路中的节流装置（如孔板）和分离器等。 注 3：管道支承件，包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、鞍座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、U 形夹和夹板等。 第四条 下列管道应当遵守其他有关安全技术规范的规定： （一）公称压力为42MPa 以上的管道； （二）非金属管道。 第五条 本规程不适用于下列管道： （一）电气、电讯专用的管道； （二）动力管道； （三）军事装备 和核 设 施 的管道； （四）海上设施和矿井井下的管道； （五）移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等； （六）石油、天然气、地热等勘探和采掘装置的管道； （七）长输（油气）管道和油气田集输管道； （八）城镇市政公用设施的管道； （九）制冷空调设备本体所属的管道和采暖通风专...
