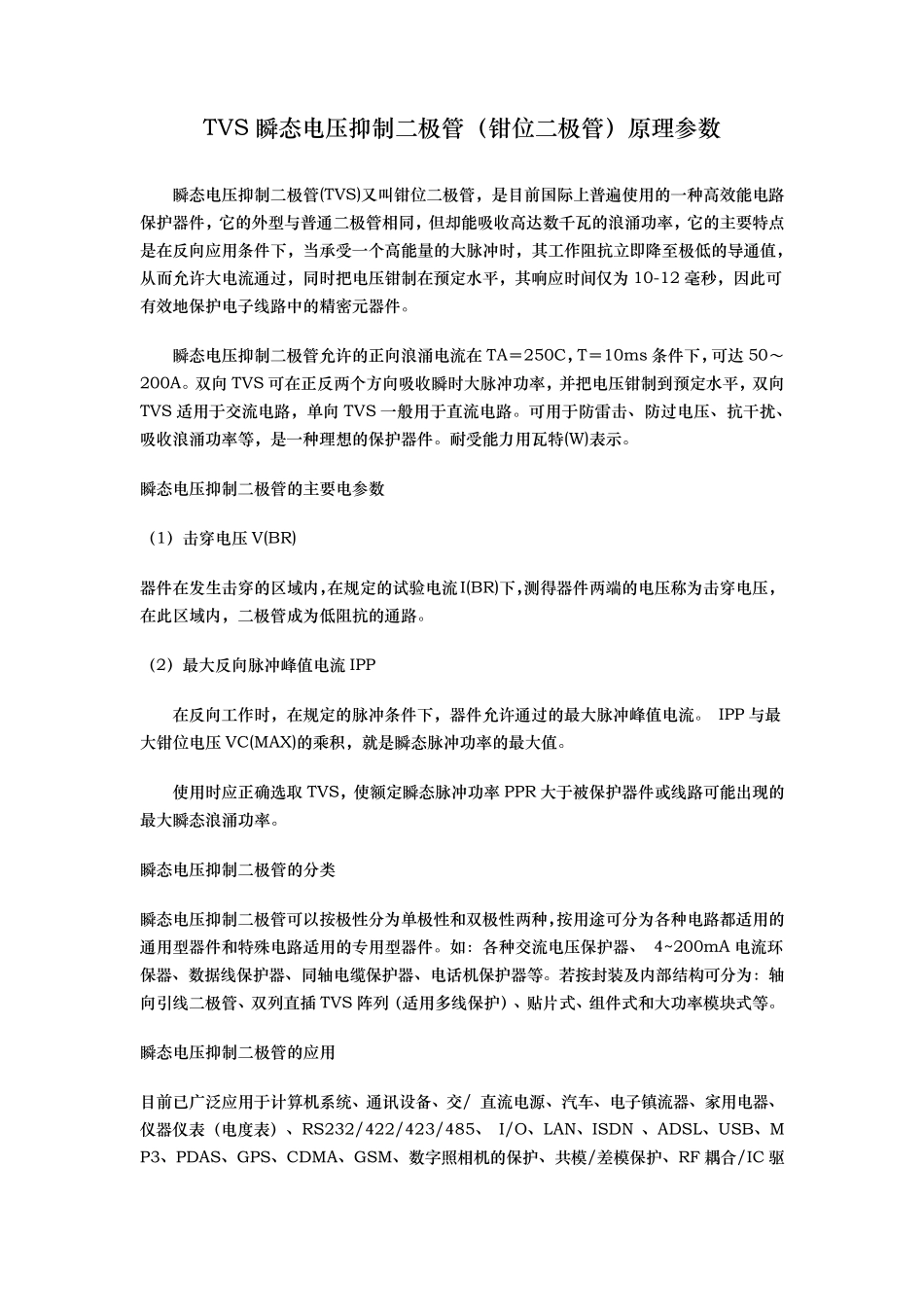

TVS瞬态电压抑制二极管(钳位二极管)原理参数_第1页
1/6

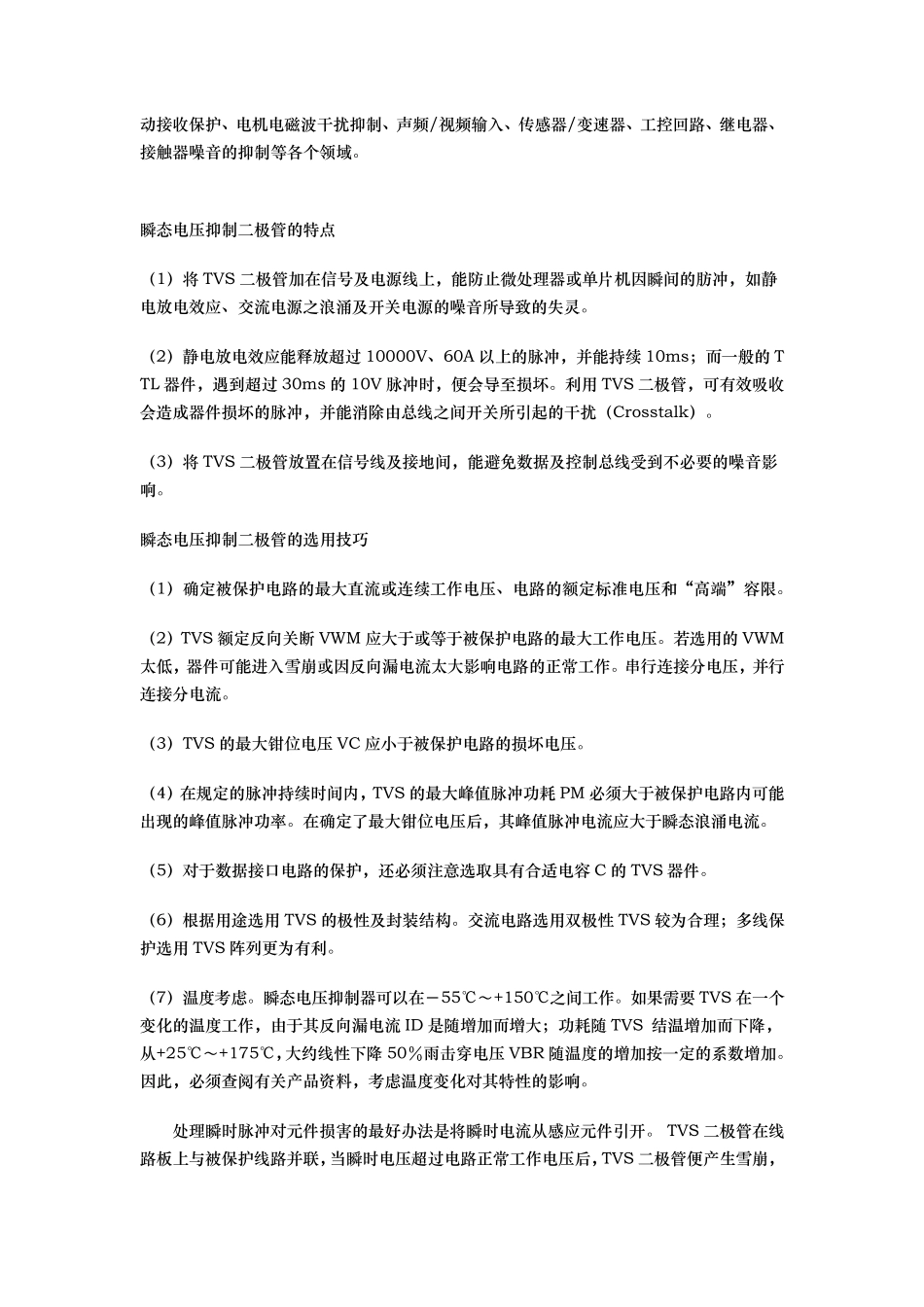

TVS瞬态电压抑制二极管(钳位二极管)原理参数_第2页
2/6

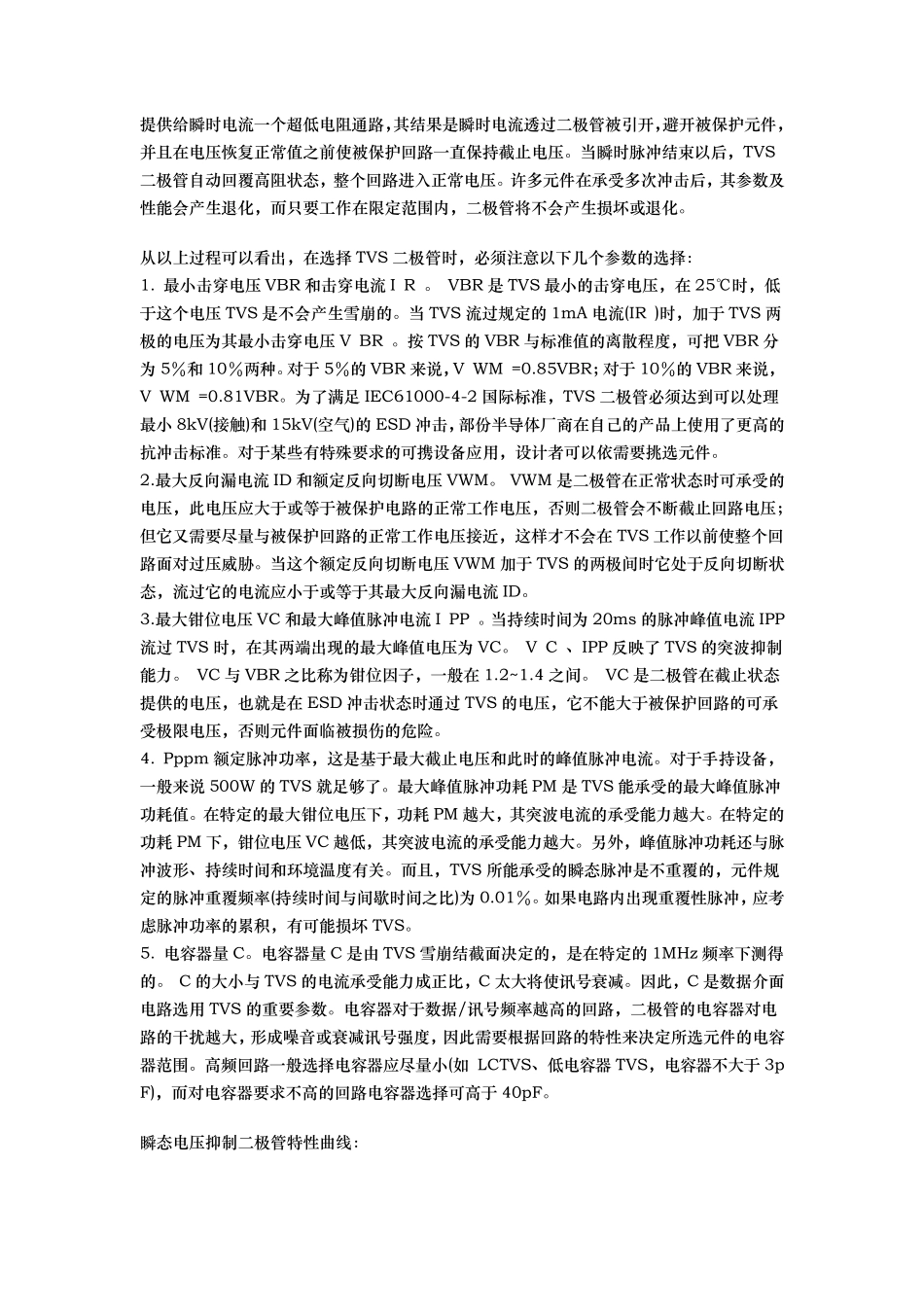

TVS瞬态电压抑制二极管(钳位二极管)原理参数_第3页
3/6
TVS 瞬 态 电 压 抑 制 二 极 管 ( 钳 位 二 极 管 ) 原 理 参 数 瞬 态 电 压 抑 制 二 极 管 (TVS)又 叫 钳 位 二 极 管 , 是 目 前 国 际 上 普 遍 使 用 的 一 种 高 效 能 电 路保 护 器 件 , 它 的 外 型 与 普 通 二 极 管 相 同 , 但 却 能 吸 收 高 达 数 千 瓦 的 浪 涌 功 率 , 它 的 主 要 特 点是 在 反 向 应 用 条 件 下 , 当 承 受 一 个 高 能 量 的 大 脉 冲 时 , 其 工 作 阻 抗 立 即 降 至 极 低 的 导 通 值 ,从 而 允 许 大 电 流 通 过 , 同 时 把 电 压 钳 制 在 预 定 水 平 , 其 响 应 时 间 仅 为 10-12 毫 秒 , 因 此 可有 效 地 保 护 电 子 线 路 中 的 精 密 元 器 件 。 瞬 态 电 压 抑 制 二 极 管 允 许 的 正 向 浪 涌 电 流 在 TA= 250C,T= 10ms 条 件 下 ,可 达 50~200A。 双 向 TVS 可 在 正 反 两 个 方 向 吸 收 瞬 时 大 脉 冲 功 率 , 并 把 电 压 钳 制 到 预 定 水 平 , 双 向TVS 适 用 于交流 电 路 , 单向 TVS 一 般用 于直流 电 路 。 可 用 于防雷击、防过 电 压 、抗 干扰、吸 收 浪 涌 功 率 等, 是 一 种 理 想的 保 护 器 件 。 耐受 能 力用 瓦 特 (W)表示。 瞬 态 电 压 抑 制 二 极 管 的 主 要 电 参 数 ( 1) 击穿电 压 V(BR) 器 件 在 发生击穿的 区域内,在 规定 的 试验电 流 I(BR)下 ,测得器 件 两 端的 电 压 称为 击穿电 压 ,在 此 区域内, 二 极 管 成为 低 阻 抗 的 通 路 。 ( 2) 最大 反 向 脉 冲 峰 值 电 流 IPP 在 反 向 工 作 时 , 在 规定 的 脉 冲 条 件 下 , 器 件 允 许 通 过 的 最大 脉 冲 峰 值 电 流 。 IPP 与 最大 钳 位 电 压 VC(MAX)的 乘 积 , 就 是 瞬 态 脉 冲 功 率 的 最大 值 。 使 用 时 应 正 确 选 取TVS, 使 额 定 瞬 态 脉 冲 功 率 PPR 大 于被 保 护 器 件 或 线 路 可 能 出 现 的最大 瞬 态 浪 涌 功 率 。 瞬 态 电 压 ...
