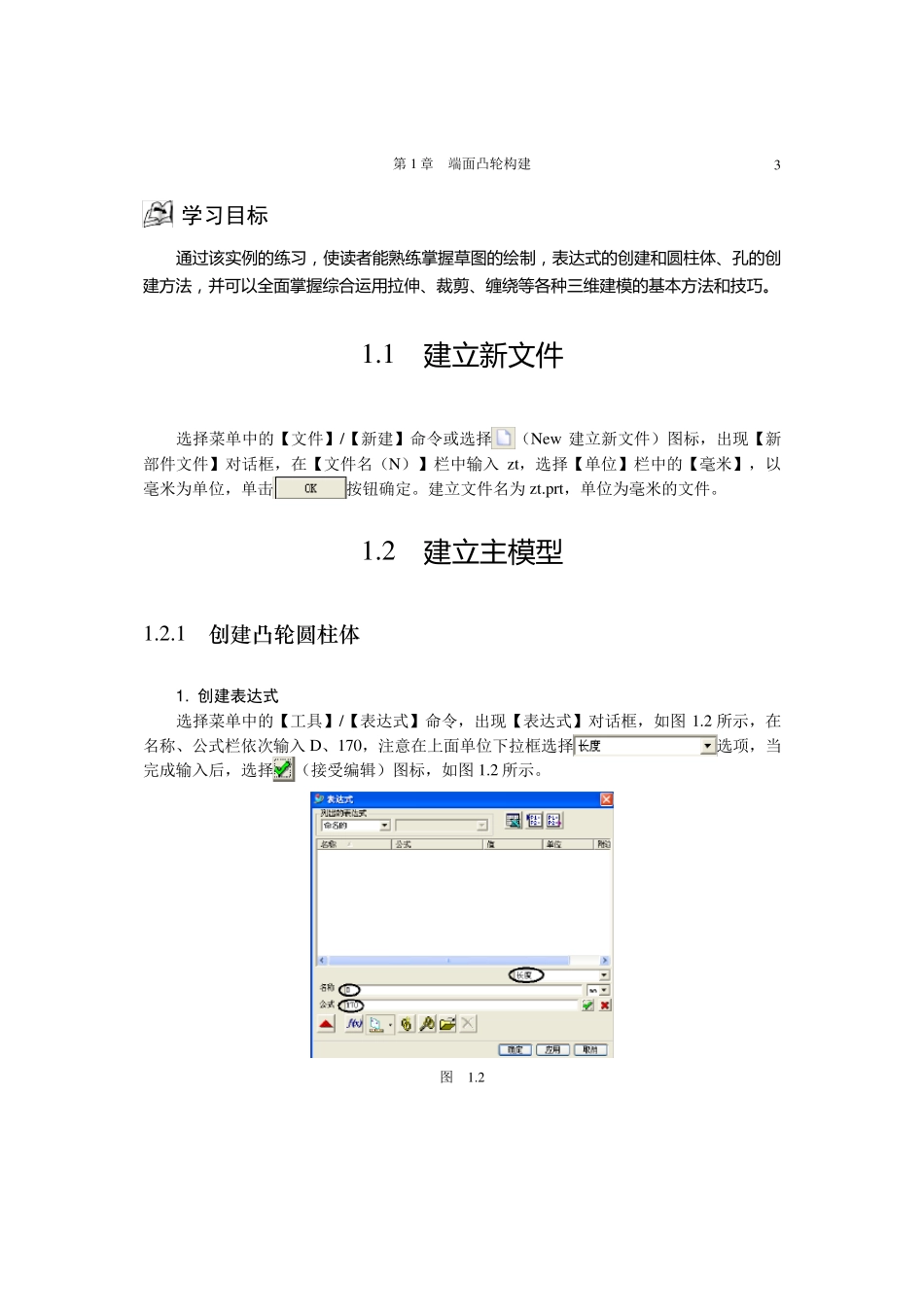

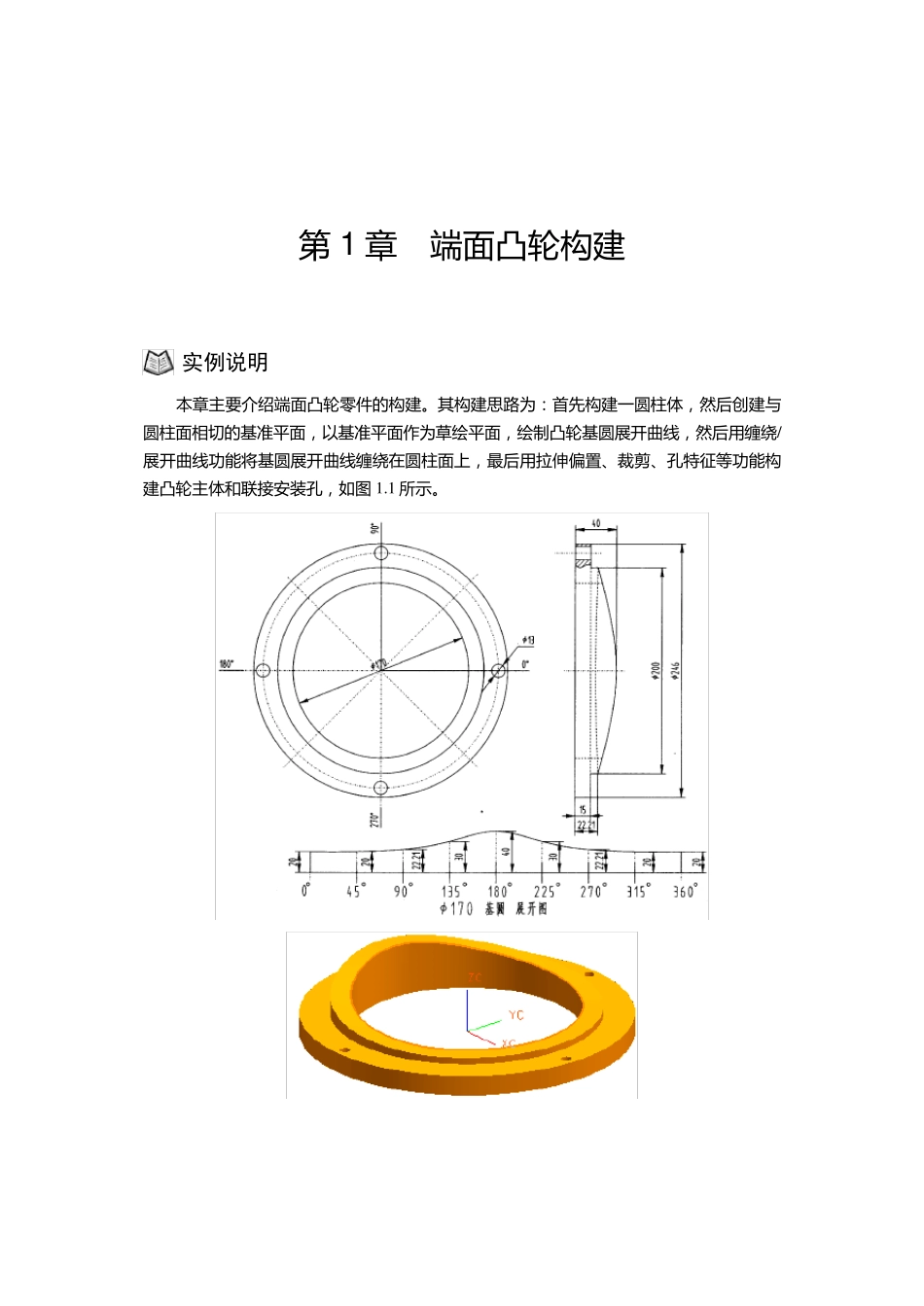

第 1 章 端 面 凸 轮 构 建 实例说明 本 章 主 要 介 绍 端 面 凸 轮 零 件 的 构 建 。 其 构 建 思 路 为 ： 首 先 构 建 一 圆 柱 体 ， 然 后 创 建 与圆 柱 面 相 切 的 基 准 平 面 ， 以 基 准 平 面 作 为 草 绘 平 面 ， 绘 制 凸 轮 基 圆 展 开 曲 线 ， 然 后 用 缠 绕 /展 开 曲 线 功 能 将 基 圆 展 开 曲 线 缠 绕 在 圆 柱 面 上 ， 最 后 用 拉 伸 偏 置 、裁剪、孔特征等功 能 构建 凸 轮 主 体 和联接安装孔， 如图 1 .1 所示。 U G N X 机械设计实例教程 2 图 1.1 第1 章 端面凸轮构建 3 学习目标 通 过 该 实 例 的 练 习 ， 使 读 者 能 熟 练 掌 握 草 图 的 绘 制 ， 表 达 式 的 创 建 和 圆 柱 体 、孔的 创建 方法， 并可以全面掌 握 综合运用拉伸、裁剪、缠绕等各种三维建 模的 基本方法和 技巧。 1.1 建 立新文件 选择菜单中的【文件】/【新建】命令或选择（New 建立新文件）图标，出现【新部件文件】对话框，在【文件名（N）】栏中输入zt，选择【单位】栏中的【毫米】，以毫米为单位，单击按钮确定。建立文件名为zt.prt，单位为毫米的文件。 1.2 建 立主模型 1.2.1 创建凸轮圆柱体 1 . 创建表达式 选择菜单中的【工具】/【表达式】命令，出现【表达式】对话框，如图1.2 所示，在名称、公式栏依次输入D、170，注意在上面单位下拉框选择选项，当完成输入后，选择（接受编辑）图标，如图1.2 所示。 图 1.2 UG NX 机械设计实例教程 4 完成D 值输入后单击 按钮，结束创建表达式。 2 . 绘制圆柱 选择菜单中的【插入】/【设计特征】/【圆柱体】命令或在【成型特征】工具栏选择（圆柱）图标，出现【圆柱】对话框，如图1.3 所示。单击按钮，出现【矢量构成】对话框，如图1.4 所示，在【矢量构成】对话框中选择图标。系统出现【圆柱】对话框，要求输入参数，如图1.5 所示，在【直径】、【高度】栏分别输入D、50，单击按钮。 mm mm 图 1.3 图 1.4 图 1.5 出现【点构造器】对话框，如图1.6 所示，在此对话框中单击按钮，然后单击按钮，这样就完成绘制圆柱，如图1.7 所示。 图 1.6 图 1.7 3 . 创建基准平面 选择菜单中的【插入】/【基准/点】/【基准平面】命令或在【成型特征】工具...
