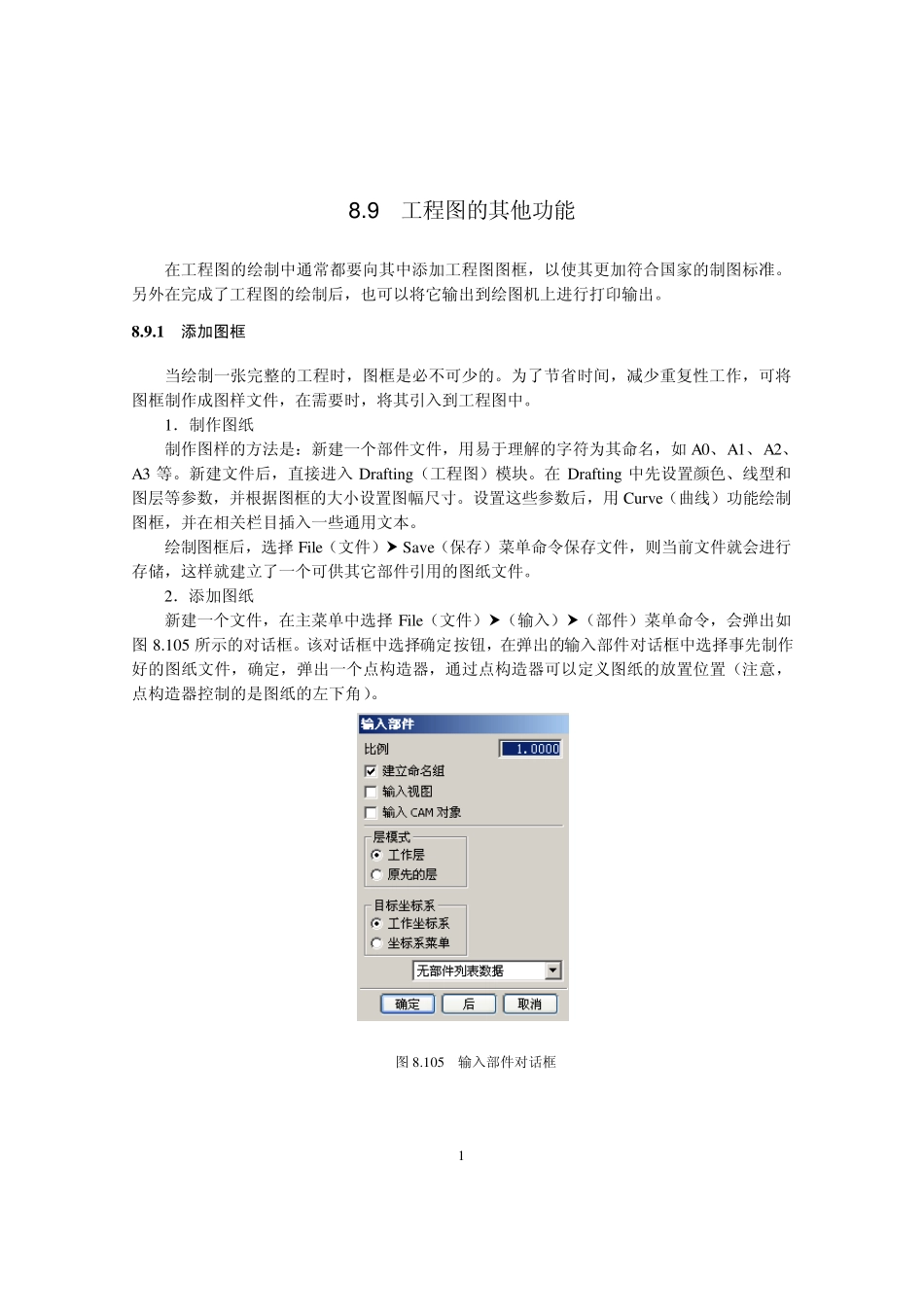

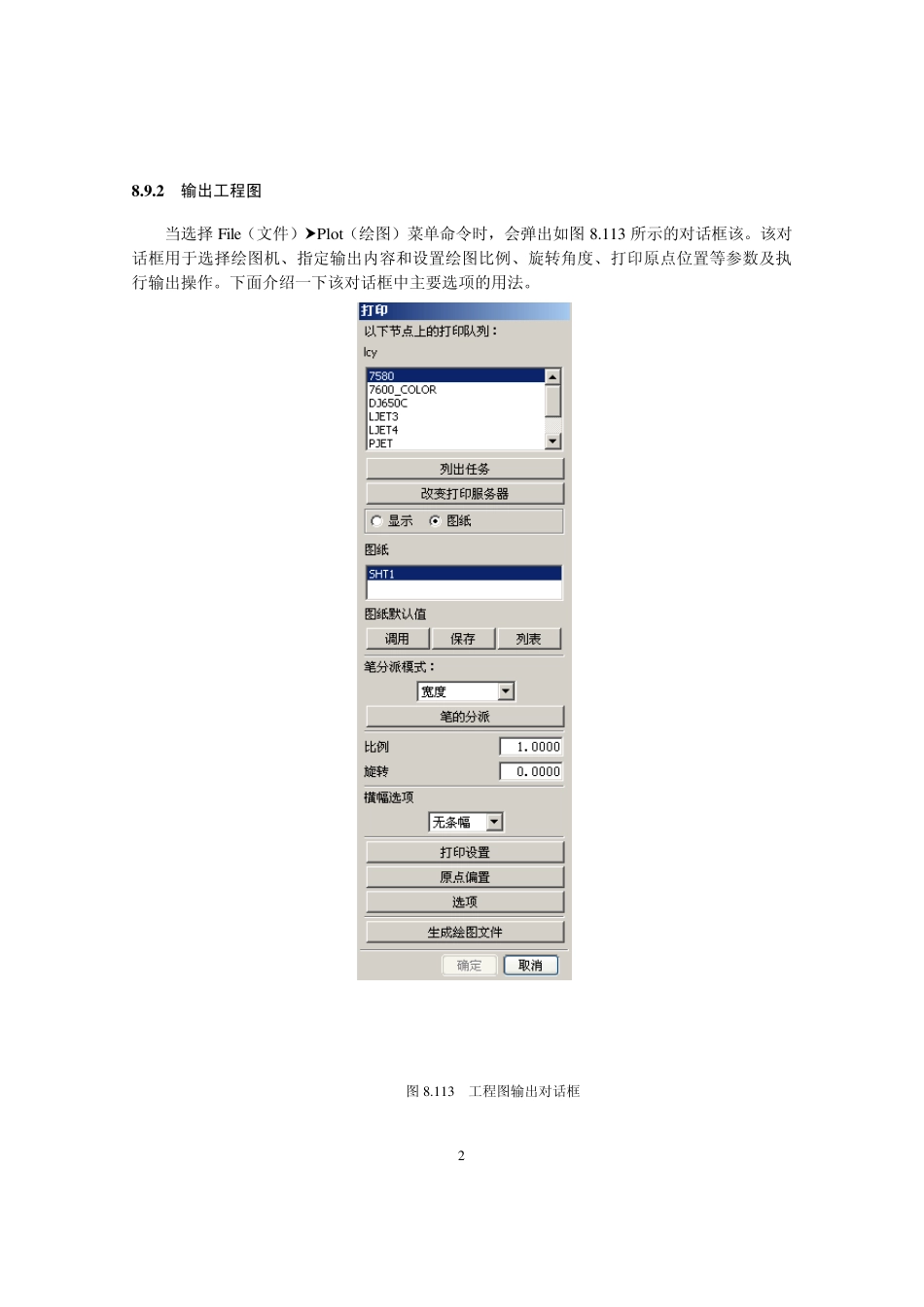

1 8 .9 工程图的其他功能 在工程图的绘制中通常都要向其中添加工程图图框，以使其更加符合国家的制图标准。另外在完成了工程图的绘制后，也可以将它输出到绘图机上进行打印输出。 8 .9 .1 添加图框 当绘制一张完整的工程时，图框是必不可少的。为了节省时间，减少重复性工作，可将图框制作成图样文件，在需要时，将其引入到工程图中。 1．制作图纸 制作图样的方法是：新建一个部件文件，用易于理解的字符为其命名，如A0、A1、A2、A3 等。新建文件后，直接进入Drafting（工程图）模块。在Drafting 中先设置颜色、线型和图层等参数，并根据图框的大小设置图幅尺寸。设置这些参数后，用Cu rv e（曲线）功能绘制图框，并在相关栏目插入一些通用文本。 绘制图框后，选择 File（文件） Sav e（保存）菜单命令保存文件，则当前文件就会进行存储，这样就建立了一个可供其它部件引用的图纸文件。 2．添加图纸 新建一个文件，在主菜单中选择 File（文件）（输入）（部件）菜单命令，会弹出如图8.105 所示的对话框。该对话框中选择确定按钮，在弹出的输入部件对话框中选择事先制作好的图纸文件，确定，弹出一个点构造器，通过点构造器可以定义图纸的放置位置（注意，点构造器控制的是图纸的左下角）。 图8.105 输入部件对话框 2 8 .9 .2 输出工程图 当选择File（文件）Plot（绘图）菜单命令时，会弹出如图8.113 所示的对话框该。该对话框用于选择绘图机、指定输出内容和设置绘图比例、旋转角度、打印原点位置等参数及执行输出操作。下面介绍一下该对话框中主要选项的用法。 图8.113 工程图输出对话框 3 1．Plot Setup（设置绘图精度） 该选项用于设置绘图公差，以限制绘图误差。选择该选项，会弹出如图8.114 所示的设置绘图公差对话框。系统省缺的绘图公差为 0.001，用户也可以根据绘图精度要求修改其数值。设置的公差值越大，则绘图精度越低；公差值越小，则绘图精度越高。 图8.114 设置绘图公差对话框 2．Origin Offsets（偏移绘图原点） 该选项用于设置出图的原点位置。选择该选项，会弹出如图8.115 所示的对话框，系统通过设置绘图机的原点的偏移值和工程图的原点偏移值来确定出图的原点位置。 图7.115 偏移绘图原点对话框  Prompt for origins（提示原点）：该选项用于设置提示原点位置。  Plotter Origin DX（打印机原点 DX）：该选项用于设置绘图机的原点在 X 方向上的偏移值...
